Rack-szintű kapcsolás (top-of-rack switching): az adatközponti architektúra definíciója és célja

A modern adatközpontok gerincét a hatékony és megbízható hálózati infrastruktúra adja. Az elmúlt évtizedekben a hálózati architektúrák jelentős evolúción mentek keresztül, válaszul a folyamatosan növekvő adatforgalomra, a virtualizáció elterjedésére és a felhőalapú szolgáltatások dinamikus igényeire. Ezen evolúció egyik kulcsfontosságú állomása a rack-szintű kapcsolás, angolul Top-of-Rack (ToR) switching, amely alapjaiban változtatta meg az adatközponti hálózatok tervezési és üzemeltetési paradigmáját. Ez a megközelítés lehetővé teszi a szerverek és a hálózati infrastruktúra közötti kapcsolatok egyszerűsítését, optimalizálva ezzel a teljesítményt, a skálázhatóságot és a költséghatékonyságot. A ToR architektúra lényege, hogy a hálózati kapcsolók közvetlenül az adott rack tetején vagy annak közelében helyezkednek el, minimálisra csökkentve a szerverek és a kapcsolók közötti kábelezés hosszát és komplexitását, ezzel jelentős előnyöket biztosítva a hagyományos, sorvégi (End-of-Row, EoR) vagy sor-közepi (Middle-of-Row, MoR) megoldásokkal szemben.

A Top-of-Rack kapcsolás koncepciója nem csupán egy fizikai elrendezést takar, hanem egy átfogó stratégiai döntést, amely kihat az adatközpont működésének minden aspektusára. A hálózati késleltetés minimalizálása, a kábelrengeteg csökkentése, a hibaelhárítás egyszerűsítése és a moduláris bővíthetőség mind olyan előnyök, amelyek a ToR architektúra széles körű elterjedéséhez vezettek. Ez a cikk részletesen bemutatja a rack-szintű kapcsolás definícióját, céljait, előnyeit és hátrányait, valamint azt, hogy miként illeszkedik a modern adatközponti architektúrákba, különös tekintettel a gerinchálózat (Spine-Leaf) topológiákra és az SDN (Software-Defined Networking) technológiákra.

A rack-szintű kapcsolás definíciója és alapelvei

A rack-szintű kapcsolás alapvetően egy olyan adatközponti hálózati architektúra, ahol minden egyes szerverrackhez egy vagy több dedikált hálózati kapcsoló tartozik, amelyeket a rack tetején (vagy ritkábban annak alján, vagy középső részén) helyeznek el. Ezek a kapcsolók, a ToR kapcsolók, közvetlenül csatlakoznak a rackben elhelyezkedő összes szerverhez, redundáns vagy nem redundáns módon. A ToR kapcsolók azután egy magasabb szintű hálózati infrastruktúrához, jellemzően egy aggregációs vagy gerinchálózathoz (például egy Spine-Leaf architektúra „leaf” rétegéhez) kapcsolódnak.

A hagyományos adatközponti elrendezésekben, mint az End-of-Row (EoR) vagy Middle-of-Row (MoR), a szerverekről hosszú kábeleket vezettek egy központi, sor végén vagy közepén elhelyezkedő nagyméretű kapcsolószekrénybe. Ez a megközelítés jelentős kábelrengeteget, nehézkes karbantartást és magasabb késleltetést eredményezett, különösen a nagy sűrűségű adatközpontokban. Ezzel szemben a ToR modell drasztikusan csökkenti a kábelek hosszát és számát a racken belül, mivel minden szerver csak egy rövid kábellel csatlakozik a közvetlenül felette lévő ToR kapcsolóhoz. Ez nem csupán esztétikai előny, hanem jelentős mértékben hozzájárul a megbízhatóság, a hibaelhárítás és a légáramlás javulásához.

A ToR kapcsolók általában nagy sűrűségű, fix konfigurációjú eszközök, amelyek elegendő porttal rendelkeznek ahhoz, hogy a rackben található összes szervert kiszolgálják, miközben elegendő uplink portot biztosítanak a felsőbb rétegekhez való csatlakozáshoz. Ezek a kapcsolók lehetnek Layer 2 (adatkapcsolati réteg) vagy Layer 3 (hálózati réteg) eszközök, attól függően, hogy az adatközpont hálózati stratégiája milyen szintű routingot vagy switchinget igényel a rack szintjén. A modern ToR kapcsolók gyakran támogatják a virtuális portcsoportosítás (port aggregation) vagy MLAG (Multi-Chassis Link Aggregation Group) protokollokat, amelyek lehetővé teszik a redundáns uplink kapcsolatok kiépítését a gerinchálózat felé, növelve ezzel a rendelkezésre állást és a sávszélességet.

A rack-szintű kapcsolás nem csupán egy fizikai elrendezés, hanem a modern adatközpontok dinamikus igényeire adott válasz, amely optimalizálja a teljesítményt, a skálázhatóságot és az üzemeltetési hatékonyságot.

A top-of-rack kapcsolás célja és stratégiai előnyei

A rack-szintű kapcsolás bevezetése számos stratégiai célt szolgál egy modern adatközpontban, amelyek mind a teljesítmény, mind az üzemeltetési hatékonyság javítását célozzák. Ezek a célok szorosan összefüggnek az adatközponti architektúrák fejlődésével és a virtualizált, felhőalapú környezetek támasztotta kihívásokkal.

Kábelezés egyszerűsítése és rendszerezése

Ez az egyik legkézenfekvőbb és legjelentősebb előny. A ToR modellben minden szerver egy rövid, szabványos Ethernet kábellel csatlakozik a közvetlenül felette lévő ToR kapcsolóhoz. Ez drasztikusan csökkenti a szükséges kábelek hosszát és számát a racken belül, ami kevesebb rendetlenséget, jobb légáramlást és könnyebb azonosítást eredményez. Egy tipikus rackben több tíz vagy akár több száz szerverport is lehet, amelyek mindegyike külön kábelezést igényelne egy EoR modellben. A rövid kábelek kevésbé hajlamosak a sérülésre, a hibaelhárítás során könnyebben beazonosíthatók, és minimalizálják a kábelmenedzsmentre fordított időt és erőforrásokat. A rendezett kábelezés hozzájárul a professzionálisabb megjelenéshez és a biztonságosabb munkakörnyezethez is.

Hálózati késleltetés minimalizálása

Az adatközponti alkalmazások, különösen a felhőalapú szolgáltatások, a big data analitika és a valós idejű tranzakciók, rendkívül érzékenyek a hálózati késleltetésre. A ToR architektúra a szerverek és a hálózati kapcsoló közötti fizikai távolság minimalizálásával jelentősen csökkenti a jel terjedési idejét és az esetleges interferenciát. Bár a modern optikai kábelek és hálózati eszközök rendkívül gyorsak, minden fizikai távolság hozzájárul a késleltetéshez. A ToR elrendezés biztosítja, hogy a szerverek közötti kommunikáció a lehető leggyorsabban történjen, ami kritikus a teljesítményérzékeny alkalmazások számára.

Skálázhatóság és moduláris bővíthetőség

A ToR switching kiválóan támogatja a moduláris skálázhatóságot. Amikor új rackre van szükség, egyszerűen telepíthető egy új ToR kapcsolóval együtt, és az azonnal integrálható a meglévő gerinchálózatba. Ez a moduláris felépítés lehetővé teszi az adatközpont fokozatos bővítését anélkül, hogy az egész hálózati infrastruktúrát át kellene alakítani. Minden rack önálló egységként funkcionál, ami egyszerűsíti a tervezést, a telepítést és a karbantartást. Ez különösen előnyös a gyorsan növekvő vállalatok és a felhőszolgáltatók számára, ahol a kapacitásigény dinamikusan változhat.

Költséghatékonyság és erőforrás-optimalizálás

Bár elsőre úgy tűnhet, hogy több kapcsoló vásárlása magasabb költséget jelent, a ToR architektúra hosszú távon jelentős megtakarítást eredményezhet. Kevesebb és rövidebb kábelre van szükség, ami csökkenti a kábelezési költségeket és a telepítési időt. A racken belüli hatékonyabb kábelmenedzsment csökkenti a hibák esélyét és a hibaelhárításra fordított időt, ami üzemeltetési költségekben (OpEx) is megtakarítást jelent. Emellett a ToR kapcsolók gyakran kisebbek és kevesebb energiát fogyasztanak, mint a nagyméretű, moduláris EoR kapcsolók, ami hozzájárul az energiagazdálkodás optimalizálásához és a hűtési igények csökkentéséhez.

Hibatűrés és redundancia növelése

A ToR architektúra alapvetően decentralizáltabb, mint a központosított modellek. Egyetlen ToR kapcsoló meghibásodása csak az adott rackben lévő szervereket érinti, míg egy EoR kapcsoló hibája az egész sort vagy akár több száz szervert is leállíthat. A redundáns ToR kapcsolók, valamint az MLAG vagy LACP (Link Aggregation Control Protocol) segítségével kiépített redundáns uplink kapcsolatok tovább növelik a rendszer hibatűrését. Ha az egyik ToR kapcsoló meghibásodik, a forgalom automatikusan átirányítódik a másikra, biztosítva a szolgáltatások folyamatos rendelkezésre állását. Ez a rétegzett redundancia kritikus a magas rendelkezésre állású adatközpontok számára.

Teljesítmény és sávszélesség maximalizálása

A ToR kapcsolók közvetlenül a szerverekhez csatlakoznak, így nagy sávszélességet biztosítanak minden egyes szerver számára. A modern ToR kapcsolók támogatják az 10 Gbps, 25 Gbps, 40 Gbps, 100 Gbps vagy akár még nagyobb sebességű kapcsolatokat is, ami elengedhetetlen a nagy adatátvitelt igénylő alkalmazásokhoz. A rövid fizikai távolságok és a dedikált kapcsolók minimalizálják a torlódást és maximalizálják az átviteli sebességet a racken belül. Ez a robusztus sávszélesség-kapacitás alapvető fontosságú a virtualizált környezetekben, ahol a virtuális gépek közötti forgalom (east-west traffic) domináns lehet.

A top-of-rack kapcsolás integrációja a spine-leaf architektúrába

A rack-szintű kapcsolás koncepciója tökéletesen illeszkedik a modern adatközponti hálózatok egyik legelterjedtebb és leghatékonyabb topológiájába, a Spine-Leaf architektúrába. Ez a két rétegű, skálázható hálózati modell forradalmasította az adatközponti forgalom kezelését, különösen a felhőalapú és virtualizált környezetekben, ahol az adatközponton belüli (east-west) forgalom dominánsabbá vált, mint az adatközponton kívüli (north-south) forgalom.

A spine-leaf topológia áttekintése

A Spine-Leaf architektúra két fő rétegből áll:

1. Leaf réteg (levélréteg): Ez a réteg tartalmazza a ToR kapcsolókat. Minden egyes leaf kapcsolóhoz (ToR kapcsolóhoz) csatlakoznak a rackben található szerverek és más végpontok (pl. tárolók). A leaf kapcsolók feladata a szerverek közötti forgalom továbbítása, valamint az összes forgalom továbbítása a spine réteg felé.
2. Spine réteg (gerincréteg): Ez a réteg a hálózat gerincét képezi. A spine kapcsolók nagy teljesítményű, nagy portszámú eszközök, amelyekhez minden leaf kapcsoló közvetlenül csatlakozik. A spine kapcsolók feladata a leaf kapcsolók közötti forgalom továbbítása, biztosítva a teljes mesh konnektivitást a leaf réteg számára.

Ebben a modellben minden leaf kapcsoló csatlakozik minden spine kapcsolóhoz, ami rendkívül magas sávszélességet és alacsony késleltetést biztosít a hálózaton belül. Ez a full-mesh konnektivitás a spine és leaf rétegek között lehetővé teszi, hogy a forgalom bármely leaf kapcsolóról bármely másik leaf kapcsolóra eljusson, mindössze két ugrással (leaf -> spine -> leaf). Ez az elrendezés optimalizálja az east-west forgalmat, ami a modern adatközpontokban a domináns kommunikációs minta.

A ToR kapcsolók szerepe a spine-leaf modellben

A ToR kapcsolók a Spine-Leaf architektúra „leaf” elemei. Ők képezik az elsődleges csatlakozási pontot a szerverek és a hálózat többi része között. Minden egyes ToR kapcsoló egy dedikált csomópontot biztosít az adott rack számára, összegyűjtve az összes szerverforgalmat, majd továbbítva azt a spine réteg felé. Az uplink portok a ToR kapcsolókon keresztül csatlakoznak a spine kapcsolókhoz, míg a downlink portok a rackben lévő szerverekhez kapcsolódnak.

A ToR kapcsolók gyakran támogatják az ECMP (Equal-Cost Multi-Path) routingot, ami lehetővé teszi, hogy a forgalom több egyforma költségű útvonalon haladjon a leaf és spine rétegek között. Ez nem csak a sávszélességet növeli, hanem a hibatűrést is, mivel egy útvonal meghibásodása esetén a forgalom automatikusan átirányítódik a többi elérhető útvonalra. Ez a flexibilitás és a redundancia alapvető fontosságú a magas rendelkezésre állású adatközpontok számára.

A virtualizáció és a konténerizáció elterjedésével a ToR kapcsolók szerepe még hangsúlyosabbá vált. A virtuális gépek (VM-ek) vagy konténerek közötti kommunikáció gyakran ugyanazon a fizikai racken belül zajlik. A ToR kapcsoló biztosítja a nagy sebességű, alacsony késleltetésű utat ehhez a kommunikációhoz, mielőtt a forgalom elhagyná a racket és a spine réteg felé haladna. Ez minimalizálja a hálózati torlódást és optimalizálja az alkalmazások teljesítményét.

A ToR kapcsolók típusai és technológiai jellemzői

A rack-szintű kapcsolók piaca rendkívül dinamikus és sokféle megoldást kínál, amelyek az adatközpontok specifikus igényeihez igazodnak. A választás során figyelembe kell venni a sebességet, a porttípust, a Layer 2/Layer 3 képességeket, a szoftveres funkcionalitást és a vendor-specifikus megoldásokat.

Sebesség és porttípusok

A ToR kapcsolók általában nagy sűrűségű Ethernet portokkal rendelkeznek, amelyek különböző sebességeket támogatnak. A leggyakoribb sebességek a szerverek felé (downlink):

• 10 Gigabit Ethernet (10 GbE): Régebbi, de még mindig elterjedt sebesség vállalati környezetekben.
• 25 Gigabit Ethernet (25 GbE): Egyre népszerűbb, költséghatékonyabb alternatíva a 10 GbE és 40 GbE között, amely jobb sűrűséget és teljesítményt kínál.
• 40 Gigabit Ethernet (40 GbE): Gyakran használják uplink portként, vagy nagy teljesítményű szerverekhez.
• 50 Gigabit Ethernet (50 GbE): A 25 GbE továbbfejlesztett változata, amely kétszeres sávszélességet kínál.
• 100 Gigabit Ethernet (100 GbE): Jellemzően uplink portként szolgál a spine réteg felé, de egyre inkább megjelenik a nagy teljesítményű szerverek közvetlen csatlakozásánál is.
• 200 GbE és 400 GbE: A legújabb generációs ToR kapcsolók már támogatják ezeket a sebességeket is, főként a hyperscale adatközpontokban és HPC környezetekben.

A portok lehetnek optikai (SFP+, QSFP+, QSFP28 stb.) vagy réz (RJ45) alapúak, a távolságtól és a költségtől függően. A modern ToR kapcsolók gyakran rendelkeznek breakout kábelezési lehetőséggel, ahol egyetlen nagy sebességű port (pl. 100 GbE) felosztható több alacsonyabb sebességű portra (pl. 4×25 GbE), növelve a portok kihasználtságát.

Layer 2 és Layer 3 képességek

A ToR kapcsolók funkcionális képességeik alapján alapvetően két kategóriába sorolhatók:

• Layer 2 (L2) kapcsolók: Ezek a kapcsolók kizárólag az adatkapcsolati rétegen (MAC-címek alapján) működnek, és az VLAN-ok (Virtual Local Area Network) közötti forgalmat kezelik. Egyszerűbbek és olcsóbbak, de korlátozottabbak a routing képességek terén. Ideálisak kisebb, laposabb hálózatokhoz vagy olyan környezetekhez, ahol a routing feladatokat a felsőbb rétegben lévő eszközök látják el.
• Layer 3 (L3) kapcsolók: Ezek a kapcsolók nem csak L2 switchingre képesek, hanem IP-alapú routingra is. Támogatják az OSPF, BGP, EIGRP és más routing protokollokat, lehetővé téve a komplexebb hálózati topológiák és a fejlett forgalomirányítás megvalósítását a rack szintjén. A modern Spine-Leaf architektúrákban gyakran használnak L3 ToR kapcsolókat (leaf kapcsolókat), amelyek ECMP-vel routingolnak a spine réteg felé, minimalizálva az STP (Spanning Tree Protocol) komplexitását és maximalizálva a sávszélességet.

Fix konfigurációjú vs. moduláris kapcsolók

A ToR kapcsolók szinte kivétel nélkül fix konfigurációjú eszközök, ami azt jelenti, hogy a portok száma és típusa előre meghatározott és nem bővíthető modulokkal. Ez szemben áll a moduláris kapcsolókkal, amelyekbe kártyákat lehet behelyezni a portok számának és típusának növelésére. A fix konfigurációjú kapcsolók olcsóbbak, kisebbek és kevesebb energiát fogyasztanak, ami ideálissá teszi őket a rack-szintű telepítéshez, ahol a méret és a költség kulcsfontosságú szempontok.

Szoftveres képességek és nyílt hálózati megoldások

A modern ToR kapcsolók nem csupán hardveres eszközök; a szoftveres funkcionalitásuk is rendkívül fontos. Támogatják a Software-Defined Networking (SDN) paradigmát, amely lehetővé teszi a hálózat programozható vezérlését. A OpenFlow, NETCONF, RESTful API-k és más protokollok segítségével a hálózati funkciók automatizálhatók és orchestrálhatók. Egyre népszerűbbek a white-box kapcsolók, amelyek szabványos hardvert használnak, és különböző gyártók nyílt forráskódú (pl. Cumulus Linux) vagy kereskedelmi hálózati operációs rendszereivel (NOS) futtathatók. Ez a megközelítés nagyobb rugalmasságot és költséghatékonyságot biztosít a vendor-lock-in elkerülésével.

A ToR kapcsolók gyakran támogatják a VXLAN (Virtual Extensible LAN) és NVGRE (Network Virtualization using Generic Routing Encapsulation) technológiákat is, amelyek lehetővé teszik a hálózati virtualizációt és a nagy méretű, multitenant felhőkörnyezetek kiépítését az alatta lévő fizikai infrastruktúra felett. Ez a képesség elengedhetetlen a modern, dinamikus adatközponti környezetekben.

A top-of-rack kapcsolás előnyei részletesen

A rack-szintű kapcsolás számos kézzelfogható előnnyel jár az adatközpontok számára, amelyek hozzájárulnak az üzemeltetési hatékonyság, a teljesítmény és a skálázhatóság javításához. Ezek az előnyök teszik a ToR modellt a modern adatközponti architektúrák alapkövévé.

Kábelrengeteg csökkentése és kábelmenedzsment egyszerűsítése

Ez az egyik leggyakrabban emlegetett előny. A hagyományos EoR/MoR modellekben minden egyes szerver hálózati kártyájáról egy-egy hosszú kábel futott a sor végén lévő központi kapcsolószekrénybe. Egy tipikus rackben 20-40 szerver, mindegyik több hálózati porttal (pl. 2×10 GbE) könnyen több száz méternyi kábelt jelenthet. Ez a kábelrengeteg nemcsak rendezetlen és átláthatatlan, hanem gátolja a légáramlást, növeli a hibák valószínűségét (pl. véletlen kihúzás), és rendkívül nehézzé teszi a hibaelhárítást. A ToR modellben a szerverekről csak rövid (általában 1-3 méteres) kábelek futnak a rack tetején lévő ToR kapcsolóhoz. Ez drasztikusan csökkenti a kábelek számát és hosszát a folyosókon, tisztább, rendezettebb és könnyebben kezelhető környezetet teremtve.

Egyszerűbb hibaelhárítás és karbantartás

A minimalizált és rendezett kábelezés közvetlenül lefordítható egyszerűbb hibaelhárításra. Amikor egy hálózati probléma merül fel, sokkal könnyebb beazonosítani a hibás kábelt vagy portot, ha az egy rövid, jól dokumentált kapcsolat az adott racken belül. Nincs szükség több tíz méteres kábelek követésére a folyosókon. Emellett a ToR kapcsolók jellemzően kisebbek és könnyebben cserélhetők, mint a nagyméretű, moduláris központi kapcsolók. Egy rack-szintű probléma lokalizálható az adott rackre, ami csökkenti a szélesebb körű szolgáltatáskiesés kockázatát és gyorsítja a helyreállítást. A karbantartási feladatok, mint például a szerverek hozzáadása vagy eltávolítása, szintén egyszerűsödnek, mivel a hálózati kapcsolatok az adott racken belül kezelhetők.

Jobb légáramlás és hűtés

A kevesebb kábel kevesebb akadályt jelent a hideg levegő áramlásában a szerverek felé és a meleg levegő elvezetésében a rackből. A kábelrengeteg akadályozhatja a ventilátorok munkáját és hőcsapdákat hozhat létre, ami túlmelegedéshez és a berendezések meghibásodásához vezethet. A ToR elrendezés javítja a légáramlást a rackben, hozzájárulva a hatékonyabb hűtéshez és az energiagazdálkodás optimalizálásához. Ez nem csak a hardver élettartamát növeli, hanem csökkenti a hűtési költségeket is.

Moduláris bővíthetőség és rugalmasság

A ToR architektúra alapvetően moduláris. Amikor egy adatközpontnak bővülnie kell, egyszerűen hozzáadható egy új rack, egy ToR kapcsolóval együtt. Ez az új rack azonnal integrálható a meglévő hálózatba az uplink portokon keresztül. Ez a „pay-as-you-grow” (fizess, ahogy növekedsz) modell rendkívül rugalmas és költséghatékony. Nincs szükség előre nagy beruházásokra hatalmas központi kapcsolókba, amelyek kapacitása esetleg sosem lesz teljesen kihasználva. A hálózat mérete és kapacitása pontosan az aktuális igényekhez igazítható.

Alacsonyabb hálózati késleltetés

A szerverek és a ToR kapcsoló közötti rövid fizikai távolság minimalizálja a hálózati késleltetést. Bár a fénysebesség korlátai mindig fennállnak, minden méter kábel hozzáadódik a késleltetéshez. A ToR elrendezés biztosítja, hogy a racken belüli kommunikáció a lehető leggyorsabban történjen. Ez különösen kritikus a valós idejű alkalmazások, a virtuális gépek közötti kommunikáció (east-west traffic) és a nagy teljesítményű számítástechnikai (HPC) környezetek számára, ahol minden nanoszekundum számít.

Költségmegtakarítás

Bár a ToR kapcsolók darabonkénti ára hozzáadódik, az összköltség (TCO – Total Cost of Ownership) gyakran alacsonyabb, mint az EoR/MoR modelleknél. A megtakarítások az alábbiakból származnak:

• Kevesebb kábel: Rövidebb és kevesebb kábel szükséges, ami jelentős megtakarítás a beszerzési és telepítési költségeken.
• Egyszerűbb telepítés: Gyorsabb és kevesebb munkaerőt igénylő telepítés.
• Alacsonyabb hűtési költségek: A jobb légáramlás és a hatékonyabb hőelvezetés csökkenti az adatközpont hűtési igényét.
• Optimalizált energiafelhasználás: A kisebb kapcsolók kevesebb energiát fogyasztanak, mint a nagyméretű központi egységek.
• Gyorsabb hibaelhárítás: Kevesebb állásidő és gyorsabb helyreállítás a problémák esetén.

Nagyobb sűrűség és hatékonyabb helykihasználás

A ToR kapcsolók viszonylag kis helyet foglalnak el a rackben (általában 1U vagy 2U magasak), és közvetlenül a szerverek felett helyezkednek el. Ez lehetővé teszi a szerverek maximális sűrűségű elhelyezését a rackben, optimalizálva a rendelkezésre álló alapterület kihasználását az adatközpontban. Mivel nincs szükség külön kapcsolószekrényekre a sor végén, több hely marad a szerverrackek számára, ami növeli az adatközpont teljes kapacitását.

A top-of-rack kapcsolás lehetséges hátrányai és kihívásai

Bár a rack-szintű kapcsolás számos előnnyel jár, fontos figyelembe venni a lehetséges hátrányokat és kihívásokat is a tervezés és az üzemeltetés során. Ezek a szempontok segítenek a megalapozott döntés meghozatalában, hogy a ToR architektúra megfelelő-e az adott adatközponti környezet számára.

Több hálózati eszköz kezelése

A ToR modell alapvetően decentralizált, ami azt jelenti, hogy több, kisebb méretű kapcsolóval kell dolgozni, mint egy központosított EoR/MoR modellben. Ez a megnövekedett eszköztár bonyolultabbá teheti a hálózat felügyeletét és menedzsmentjét, különösen manuális konfiguráció esetén. Minden egyes ToR kapcsolót külön kell konfigurálni, frissíteni és monitorozni. Ez a kihívás azonban nagyrészt orvosolható automatizálási és orchestrációs eszközökkel, mint például az SDN (Software-Defined Networking) vezérlők, a konfigurációkezelő szoftverek (pl. Ansible, Puppet, Chef) vagy a vendor-specifikus menedzsment platformok. Ezek az eszközök lehetővé teszik a kapcsolók központosított kezelését és a konfigurációk automatikus telepítését.

Licencköltségek

A hálózati eszközök gyártói gyakran portonkénti vagy funkciónkénti licencdíjat számolnak fel. Mivel a ToR architektúrában több kapcsolóra van szükség, ez potenciálisan magasabb licencköltségeket eredményezhet, különösen ha fejlett L3 routing funkciókra vagy SDN képességekre van szükség minden kapcsolón. Ez a költség azonban ellensúlyozható a hardveres költségek, a kábelezési költségek és az üzemeltetési költségek (OpEx) megtakarításával. A nyílt hálózati megoldások és a white-box kapcsolók, amelyek nyílt forráskódú operációs rendszerekkel futnak, szintén segíthetnek csökkenteni a licencdíjakat.

Teljesítményigény és hűtés a racken belül

Bár a ToR kapcsolók kisebbek, mint a központi kapcsolók, mégis hőt termelnek, és energiát fogyasztanak. Egy rackben, ahol már amúgy is sűrűn helyezkednek el a szerverek, a ToR kapcsolók hozzáadott hőterhelést jelentenek. Fontos gondoskodni a megfelelő légáramlásról és hűtésről a racken belül, hogy elkerüljék a túlmelegedést. Ez általában a rack tetején történő hőelvezetéssel és a megfelelő légáramlási útvonalak biztosításával oldható meg. Az energiagazdálkodás tervezésekor figyelembe kell venni a ToR kapcsolók fogyasztását is.

Szoftveres komplexitás a hálózatvezérlésben

A Spine-Leaf architektúra és a több ToR kapcsolóval rendelkező decentralizált hálózatok kihasználásához gyakran szükség van fejlett hálózati protokollokra és technológiákra, mint például az ECMP (Equal-Cost Multi-Path), a BGP (Border Gateway Protocol) a belső routinghoz, vagy a VXLAN (Virtual Extensible LAN) a hálózati virtualizációhoz. Ezek a technológiák bonyolultabb konfigurációt és mélyebb hálózati ismereteket igényelnek a mérnököktől. Azonban ez a komplexitás a hálózat nagyobb rugalmasságával és skálázhatóságával jár együtt, és a modern automatizálási eszközök segítenek a konfigurációs feladatok egyszerűsítésében.

Vendor-lock-in kockázata

Egyes gyártók olyan zárt rendszereket kínálnak, ahol a ToR kapcsolók csak az adott gyártó gerinchálózati eszközeivel vagy menedzsment szoftvereivel működnek optimálisan. Ez vendor-lock-in-hez vezethet, ami korlátozza a jövőbeni választási lehetőségeket és növelheti a költségeket. Ennek elkerülése érdekében érdemes nyílt szabványokra épülő, interoperábilis megoldásokat keresni, vagy megfontolni a white-box kapcsolók és a nyílt forráskódú hálózati operációs rendszerek alkalmazását, amelyek nagyobb szabadságot biztosítanak a hardver és szoftver választásában.

Összességében a rack-szintű kapcsolás előnyei messze felülmúlják a hátrányokat a legtöbb modern adatközponti környezetben. A kihívások kezelhetők megfelelő tervezéssel, automatizálással és a megfelelő technológiák kiválasztásával.

Implementációs szempontok és tervezési irányelvek

A rack-szintű kapcsolás (ToR) sikeres bevezetése az adatközpontban alapos tervezést és a különféle implementációs szempontok figyelembevételét igényli. A megfelelő tervezés kulcsfontosságú a teljesítmény, a megbízhatóság és a skálázhatóság maximalizálásához.

A megfelelő ToR kapcsoló kiválasztása

A kapcsoló kiválasztásakor számos tényezőt kell mérlegelni:

• Port sűrűség és sebesség: Hány szerver lesz a rackben, és milyen sebességű kapcsolatokra van szükségük (10/25/50 GbE)? Milyen sebességű uplink portokra van szükség a spine réteg felé (40/100/200/400 GbE)? Fontos a jövőbeni igények figyelembevétele is.
• Layer 2 vs. Layer 3 képességek: Szükséges-e routing a rack szintjén? A modern Spine-Leaf architektúrák általában L3 leaf kapcsolókat használnak az ECMP routing kihasználásához és az STP komplexitásának elkerüléséhez.
• Redundancia: Egy vagy két ToR kapcsoló rackenként? Két ToR kapcsoló biztosít hibatűrést, de növeli a költségeket. A MLAG (Multi-Chassis Link Aggregation Group) vagy vPC (Virtual Port-Channel) használata lehetővé teszi a két ToR kapcsoló aktív-aktív működését.
• Energiafogyasztás és hűtés: Mennyi energiát fogyaszt a kapcsoló, és mennyi hőt termel? Kompatibilis-e a rack hűtési rendszerével?
• Menedzsment és automatizálási képességek: Támogatja-e az SDN-t (OpenFlow, NETCONF), RESTful API-kat, vagy más automatizálási protokollokat (pl. Ansible, Puppet, Chef)? Ez kulcsfontosságú a nagyméretű hálózatok hatékony kezeléséhez.
• Költség: A hardver, a licencdíjak és az üzemeltetési költségek (OpEx) teljes figyelembevétele.
• Gyártói támogatás és ökoszisztéma: A gyártó hírneve, a támogatás minősége és a rendelkezésre álló ökoszisztéma (dokumentáció, közösség, integrációk).

Hálózati topológia és tervezés

A ToR kapcsolás szinte mindig a Spine-Leaf architektúrával együtt kerül bevezetésre. A tervezés során figyelembe kell venni:

• Spine-Leaf arány: Hány leaf kapcsoló csatlakozik egy spine kapcsolóhoz? Ez határozza meg a hálózat sávszélességét és a skálázhatóságát. Egy tipikus arány 1:2 vagy 1:3 lehet.
• Oversubscription arány: Ez az arány azt mutatja meg, hogy a leaf kapcsolók összes downlink sávszélessége hányszorosa az uplink sávszélességüknek. Egy alacsony oversubscription arány (pl. 3:1 vagy 5:1) jobb teljesítményt biztosít, de drágább.
• Routing protokollok: Gyakran használnak BGP-t (Border Gateway Protocol) a leaf és spine rétegek közötti routinghoz az ECMP kihasználásával.
• Hálózati virtualizáció: Ha multitenant környezetet vagy hálózati szegmentációt terveznek, a VXLAN vagy NVGRE technológiák implementálása is szükséges lehet.

Kábelezés és fizikai elrendezés

Bár a ToR egyszerűsíti a kábelezést, a pontos tervezés itt is kritikus:

• Kábelhossz és típus: Rövid (1-3m) patch kábelek a szerverek és a ToR kapcsolók között. A ToR és a spine kapcsolók között optikai kábeleket (pl. MTP/MPO) használnak a nagy sávszélesség és távolság miatt.
• Kábelmenedzsment: Annak ellenére, hogy kevesebb kábel van, a megfelelő kábelrendezés (kábelvezetők, tépőzáras kötegelők) elengedhetetlen a légáramlás fenntartásához és a karbantartás megkönnyítéséhez.
• Tápellátás: Redundáns tápellátás biztosítása a ToR kapcsolók számára (két különálló PDU-ról).

Automatizálás és orchestráció

A nagyméretű ToR alapú hálózatok hatékony üzemeltetéséhez elengedhetetlen az automatizálás:

• Konfigurációkezelés: Használjon eszközöket (pl. Ansible, Puppet) a kapcsolók konfigurációjának egységesítésére és automatizálására.
• Hálózati felügyelet: Központi monitoring rendszerek (pl. Nagios, Zabbix, Prometheus) a kapcsolók állapotának és teljesítményének valós idejű nyomon követésére.
• SDN vezérlők: Az SDN vezérlők (pl. OpenDaylight, ONOS) lehetővé teszik a hálózat programozható vezérlését és az erőforrások dinamikus allokálását.
• NetDevOps: A szoftverfejlesztési DevOps elvek alkalmazása a hálózati műveletekre, ami gyorsabb változáskezelést és kevesebb hibát eredményez.

Biztonsági szempontok

A ToR kapcsolók a hálózat peremén helyezkednek el, így fontos biztonsági pontok:

• Port-alapú biztonság: Használjon 802.1X autentikációt vagy MAC-cím alapú szűrést a nem engedélyezett eszközök hálózatra való csatlakozásának megakadályozására.
• VLAN szegmentáció: A hálózati forgalom logikai szegmentálása VLAN-ok vagy VXLAN-ok segítségével a különböző alkalmazások és felhasználók elkülönítésére.
• Hozzáférés-vezérlési listák (ACL): A forgalom szűrése és a nem kívánt kommunikáció blokkolása a ToR szintjén.
• Menedzsment portok biztonsága: A menedzsment interfészek elszigetelése és szigorú hozzáférés-vezérlése.

A gondos tervezés és a fenti szempontok figyelembevétele biztosítja, hogy a rack-szintű kapcsolás maximális előnyökkel járjon, és hosszú távon stabil, skálázható és hatékony adatközponti infrastruktúrát eredményezzen.

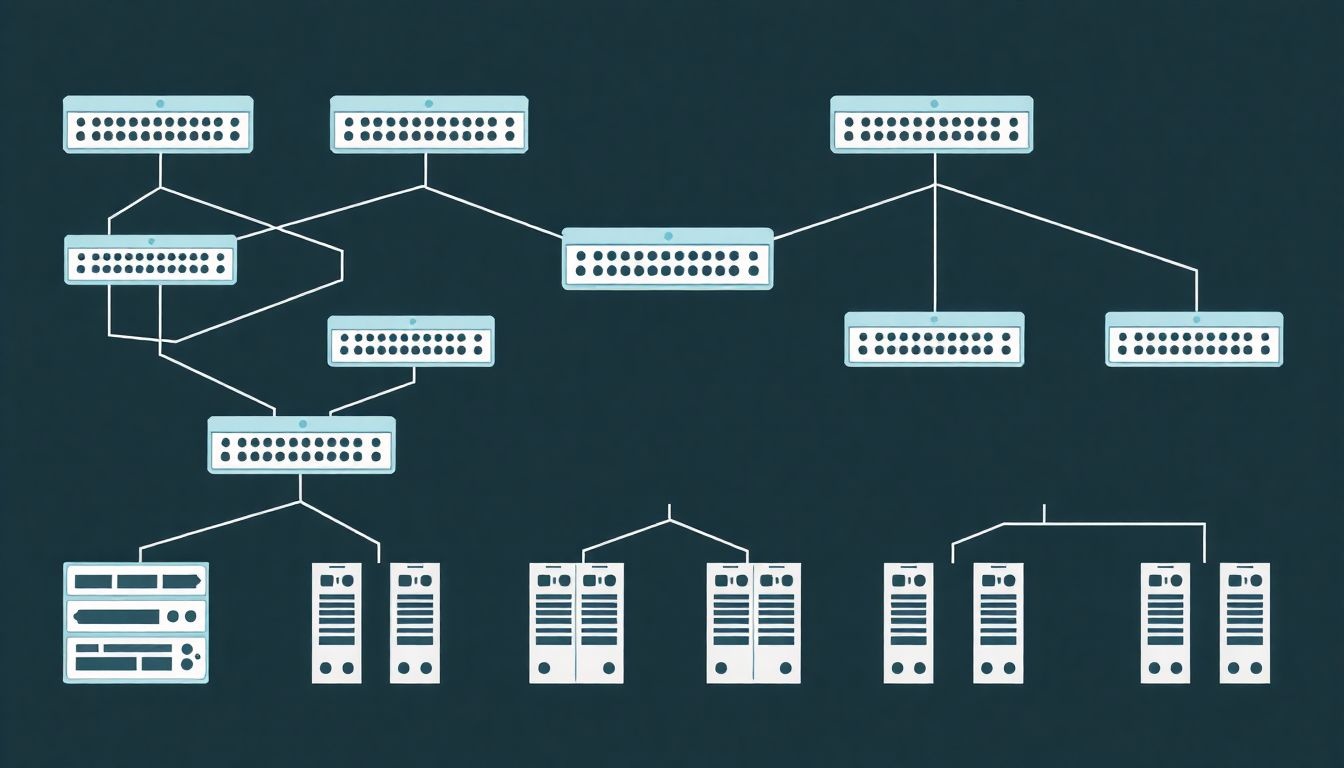

Összehasonlítás más adatközponti kapcsolási architektúrákkal

A rack-szintű kapcsolás (ToR) jelentős elmozdulást képvisel a hagyományos adatközponti hálózati modellektől. Ahhoz, hogy teljes mértékben megértsük a ToR előnyeit, érdemes összehasonlítani más elterjedt architektúrákkal, mint az End-of-Row (EoR) és a Middle-of-Row (MoR) modellekkel.

End-of-Row (EoR) kapcsolás

Az EoR architektúrában egy vagy több nagyméretű, moduláris kapcsoló található a szerversor végén, egy dedikált kapcsolószekrényben. Minden egyes szerverről hosszú kábelek (akár több tíz méteresek is) futnak ehhez a központi kapcsolóhoz. Ez volt a hagyományos megközelítés a régebbi adatközpontokban.

Jellemző	End-of-Row (EoR)	Top-of-Rack (ToR)
Kapcsoló elhelyezkedése	A szerversor végén, dedikált szekrényben.	Minden egyes szerverrack tetején.
Kábelezés	Hosszú kábelek a szerverektől a sor végén lévő kapcsolókig. Jelentős kábelrengeteg.	Rövid kábelek a szerverektől a rack tetején lévő kapcsolókig. Rendezett, átlátható.
Kábelezési költség	Magasabb (több és hosszabb kábel, nagyobb munkaerő).	Alacsonyabb (kevesebb és rövidebb kábel).
Sávszélesség	Potenciális torlódás a központi kapcsolónál.	Dedikált sávszélesség rackenként, alacsonyabb késleltetés.
Késleltetés	Magasabb (hosszabb kábelutak).	Alacsonyabb (rövid kábelutak).
Skálázhatóság	Nehézkesebb, nagy beruházás a központi kapcsolók bővítéséhez.	Moduláris, „pay-as-you-grow” modell. Könnyű új rackek hozzáadása.
Hibatűrés	Egyetlen központi kapcsoló hibája az egész sort érintheti.	Egy rack-en belüli hiba lokalizált. Redundáns ToR kapcsolókkal magas rendelkezésre állás.
Hűtés és légáramlás	A kábelrengeteg gátolhatja a légáramlást.	Jobb légáramlás a rendezett kábelezés miatt.
Menedzsment komplexitás	Kevesebb eszköz, de bonyolultabb kábelmenedzsment.	Több eszköz, de egyszerűbb kábelmenedzsment. Automatizálás javasolt.
Helykihasználás	A kapcsolószekrények sok helyet foglalnak a sor végén.	A ToR kapcsolók a rackben foglalnak helyet, optimalizálva az alapterületet.

Middle-of-Row (MoR) kapcsolás

A MoR architektúra egyfajta kompromisszum az EoR és a ToR között. Ebben a modellben a kapcsolók a szerversor közepén helyezkednek el, egy dedikált szekrényben, és mindkét irányba, a sor eleje és vége felé is kábelezik a szervereket. Célja a kábelhosszak csökkentése az EoR-hoz képest, de még mindig nem éri el a ToR által nyújtott optimalizációt.

• Kábelezés: Rövidebb kábelek, mint az EoR-ban, de még mindig hosszabbak, mint a ToR-ban.
• Komplexitás: Még mindig szükség van központi kapcsolószekrényekre a sor közepén, ami helyet foglal és bonyolítja a kábelmenedzsmentet.
• Skálázhatóság: Bár jobb, mint az EoR, nem olyan moduláris, mint a ToR.

A diszaggregált hálózatok és a ToR

A diszaggregált hálózatok egy újabb trend az adatközpontokban, ahol a hálózati hardver (white-box kapcsolók) és a szoftver (hálózati operációs rendszer) különállóan vásárolható meg és kezelhető. A ToR kapcsolók természetes illeszkedést találnak ebben a paradigmában, mivel a fix konfigurációjú, szabványos hardverek ideálisak a szoftveres vezérlésre. Ez a megközelítés maximalizálja a rugalmasságot, csökkenti a vendor-lock-in kockázatát és optimalizálja a költségeket, tovább erősítve a ToR pozícióját a modern, agilis adatközpontokban.

Összességében a Top-of-Rack switching a modern adatközponti igényekre adott válasz, amely a Spine-Leaf architektúrával kombinálva nyújt optimális megoldást a skálázhatóság, teljesítmény, költséghatékonyság és üzemeltetési egyszerűség tekintetében. Bár a kezdeti beruházás és a menedzsment komplexitása kihívást jelenthet, az automatizálás és a nyílt szabványok elterjedése egyre inkább enyhíti ezeket a problémákat, így a ToR továbbra is a domináns adatközponti kapcsolási architektúra marad.

Jövőbeli trendek és a top-of-rack kapcsolás evolúciója

A rack-szintű kapcsolás (ToR), bár már bevett technológia, folyamatosan fejlődik, hogy megfeleljen az adatközpontok növekvő sebesség-, skálázhatósági és automatizálási igényeinek. Számos trend formálja a ToR kapcsolók jövőjét és az adatközponti hálózatok egészét.

Software-Defined Networking (SDN) és Network Function Virtualization (NFV)

Az SDN paradigmája, amely a hálózati vezérlési síkot (control plane) elválasztja az adatátviteli síktól (data plane), alapvetően megváltoztatja a hálózatok kezelését. A ToR kapcsolók, mint a hálózat peremén lévő végrehajtó elemek, kulcsszerepet játszanak az SDN-ben. Az SDN vezérlők képesek központilag konfigurálni és programozni a ToR kapcsolókat, lehetővé téve a hálózati erőforrások dinamikus allokálását, a forgalom optimalizálását és a szolgáltatások gyors telepítését. Ez a programozhatóság elengedhetetlen a felhőalapú és virtualizált környezetekben, ahol a hálózati konfigurációnak gyorsan kell alkalmazkodnia a változó alkalmazási igényekhez.

Az NFV (Network Function Virtualization) kiegészíti az SDN-t azáltal, hogy a hálózati funkciókat (pl. tűzfalak, terheléselosztók, útválasztók) szoftveres alkalmazásokként, virtuális gépeken vagy konténerekben futtatja, a dedikált hardverek helyett. Ez a megközelítés növeli a rugalmasságot és csökkenti a költségeket. A ToR kapcsolók biztosítják a nagy sávszélességű infrastruktúrát, amelyre ezek a virtualizált hálózati funkciók támaszkodhatnak.

White-box kapcsolók és nyílt hálózati operációs rendszerek

A white-box kapcsolók, amelyek szabványos, kereskedelmi forgalomban kapható hardverek, és különféle gyártók vagy nyílt forráskódú közösségek által fejlesztett hálózati operációs rendszerekkel (NOS) futnak, egyre népszerűbbek. Ez a megközelítés felszámolja a vendor-lock-in-t, mivel az adatközpontok választhatják a legjobb hardvert és a legjobb szoftvert külön-külön. A Cumulus Linux, az Open Network Linux (ONL) és más nyílt forráskódú NOS-ok lehetővé teszik a hálózati mérnökök számára, hogy standard Linux eszközökkel és szkriptnyelvekkel (pl. Python, Ansible) kezeljék a hálózatot, ami jelentősen egyszerűsíti az automatizálást és a hibaelhárítást. A ToR kapcsolók ideális jelöltek a white-box modellre, mivel fix konfigurációjúak és nagy mennyiségben telepíthetők.

Magasabb sebességek és optikai technológiák

Az adatforgalom exponenciális növekedése folyamatosan hajtja az igényt a magasabb hálózati sebességek iránt. A 100 GbE már elterjedt az adatközpontokban, és a 200 GbE, 400 GbE, sőt már a 800 GbE sebességek is megjelennek a legújabb ToR kapcsolókban. Ezek a sebességek megkövetelik az optikai technológiák, mint az QSFP-DD (Quad Small Form-factor Pluggable Double Density) és a Coherent Optics szélesebb körű elterjedését. A ToR kapcsolók kulcsfontosságúak ezen magasabb sebességek bevezetésében, mivel ők biztosítják az első csatlakozási pontot a szerverek felé, és az aggregációt a gerinchálózat felé.

AI/ML alapú hálózatmenedzsment és AIOps

A mesterséges intelligencia (AI) és a gépi tanulás (ML) egyre nagyobb szerepet játszik a hálózatmenedzsmentben. Az AIOps (Artificial Intelligence for IT Operations) célja a hálózati adatok (logok, metrikák, riasztások) elemzése AI/ML algoritmusokkal a proaktív hibaelhárítás, a teljesítményoptimalizálás és a biztonsági fenyegetések észlelése érdekében. A ToR kapcsolók hatalmas mennyiségű telemetria adatot generálnak, amelyeket az AI/ML rendszerek felhasználhatnak a hálózati anomáliák felismerésére, a kapacitástervezésre és az automatizált beavatkozásokra, még mielőtt a problémák hatással lennének a szolgáltatásokra.

Edge computing és a ToR szerepe

Az edge computing, azaz a számítási kapacitás közelebb vitele az adatforráshoz, egyre fontosabbá válik az IoT (Internet of Things) és a valós idejű alkalmazások terjedésével. Ezek a kisebb, elosztott adatközpontok vagy „edge site-ok” gyakran egy vagy néhány rackből állnak. A ToR kapcsolás ideális megoldást nyújt ezeknek az edge környezeteknek a hálózati igényeire, mivel kompakt, skálázható és könnyen telepíthető, biztosítva a helyi számítási és tárolási erőforrások közötti hatékony kommunikációt.

A rack-szintű kapcsolás tehát nem csupán egy statikus architektúra, hanem egy folyamatosan fejlődő koncepció, amely alkalmazkodik az adatközponti technológiák és az üzleti igények változásaihoz. A jövőben a ToR kapcsolók még intelligensebbé, automatizáltabbá és gyorsabbá válnak, tovább erősítve pozíciójukat a modern digitális infrastruktúrák alapköveként.
