PMU (Power Management Unit): szerepe és működése az elektronikai eszközökben

A modern elektronikai eszközök, legyen szó egy okostelefonról, egy laptopról, egy viselhető okoskütyüről vagy akár egy komplex ipari rendszerről, elképzelhetetlenek lennének megfelelő energiaellátás-menedzsment nélkül. A Power Management Unit (PMU), vagy magyarul energiaellátás-kezelő egység, az elektronikai rendszerek egyik legkritikusabb, mégis gyakran láthatatlan komponense, amely biztosítja az optimális energiafelhasználást, a stabil működést és az akkumulátor élettartamának maximalizálását. Ez a komplex áramkör felelős azért, hogy a rendszer minden egyes alkatrésze pontosan a szükséges feszültséget és áramerősséget kapja, a megfelelő időben, a lehető legnagyobb hatékonyság mellett.

A PMU nem csupán egy egyszerű feszültségszabályzó; sokkal inkább egy intelligens központ, amely felügyeli és vezérli a teljes rendszer energiaellátását. Integráltan vagy diszkrét komponensekből felépítve, a PMU a modern eszközök lelke, amely lehetővé teszi számukra, hogy nagy teljesítményt nyújtsanak, miközben minimalizálják az energiafogyasztást és meghosszabbítják az üzemidőt. Ennek a cikknek a célja, hogy részletesen bemutassa a PMU szerepét, működését, architektúráját és a benne rejlő technológiai kihívásokat, valamint a jövőbeli fejlesztési irányokat.

A PMU alapvető szerepe és jelentősége

Az elektronikai eszközök egyre összetettebbé válnak, és ezzel együtt nő az igény a kifinomultabb energiaellátási megoldások iránt. Egy mai rendszerben számtalan komponens található, mint például processzorok, memóriák, kijelzők, vezeték nélküli modulok, szenzorok, melyek mindegyike eltérő feszültségigényekkel és áramfelvételi profilokkal rendelkezik. A PMU elsődleges feladata, hogy egyetlen bemeneti energiaforrásból (pl. akkumulátor vagy hálózati adapter) előállítsa és elossza ezeket a specifikus feszültségeket és áramokat.

A PMU kulcsfontosságú szerepet játszik a hatékonyság növelésében. A modern eszközök elvárása, hogy hosszabb ideig működjenek akkumulátoros üzemmódban, és kevesebb hőt termeljenek. A PMU ezt kapcsolóüzemű szabályzók (pl. buck, boost konverterek) és alacsony lemorzsolódású lineáris szabályzók (LDO-k) kombinálásával éri el, minimalizálva az energiaveszteséget az átalakítás során. A dinamikus feszültségszabályozás (DVS) és a frekvenciaszabályozás (DFS) révén a PMU képes a processzor és más nagyteljesítményű komponensek energiafogyasztását a pillanatnyi terheléshez igazítani, ezzel optimalizálva a teljesítményt és az energiafelhasználást.

A rendszer stabilitása és megbízhatósága is szorosan összefügg a PMU működésével. A precíz feszültségszabályozás elengedhetetlen a digitális áramkörök hibátlan működéséhez. A PMU kezeli a be- és kikapcsolási szekvenciákat, biztosítva, hogy a különböző komponensek a megfelelő sorrendben kapják meg az áramot, elkerülve ezzel a károsodást vagy a rendszer összeomlását. Emellett felügyeli az akkumulátor állapotát, védelmet nyújt a túltöltés, túlkisülés és túlmelegedés ellen, jelentősen meghosszabbítva ezzel az akkumulátor élettartamát és biztonságos működését.

„A PMU nem csupán egy egyszerű feszültségszabályzó; sokkal inkább egy intelligens központ, amely felügyeli és vezérli a teljes rendszer energiaellátását, biztosítva az optimális hatékonyságot és stabilitást.”

A PMU főbb funkciói és működési elvei

A PMU komplexitását a sokrétű funkciói adják, amelyek mindegyike hozzájárul az elektronikai eszközök energiahatékony és megbízható működéséhez. Ezek a funkciók egymásra épülnek és szorosan együttműködnek.

Feszültségszabályozás és -átalakítás

A PMU egyik alapvető feladata a bemeneti feszültség átalakítása és szabályozása a különböző alkatrészek számára szükséges szintekre. Ez többféle technológiával valósul meg:

A kapcsolóüzemű feszültségszabályzók, mint például a buck (step-down) konverterek és a boost (step-up) konverterek, rendkívül hatékonyak. A buck konverterek a bemeneti feszültséget alacsonyabb szintre alakítják, míg a boost konverterek magasabb szintre emelik azt. Ezek az áramkörök egy kapcsoló (tranzisztor), egy induktivitás és egy kondenzátor segítségével energiát tárolnak és adnak le, minimalizálva az energiaveszteséget. Ideálisak olyan alkatrészek táplálására, mint a CPU, GPU vagy a memória, ahol nagy áramra és precíz feszültségre van szükség.

Ezzel szemben a lineáris feszültségszabályzók (LDO-k), bár kevésbé hatékonyak, rendkívül stabil és zajmentes kimeneti feszültséget biztosítanak. Ezek az áramkörök a felesleges energiát hő formájában disszipálják, ezért elsősorban olyan érzékeny komponensek (pl. analóg áramkörök, RF modulok) táplálására használják őket, ahol a zajérzékenység kritikusabb, mint a hatékonyság. A PMU intelligensen választja meg, hogy melyik szabályzótípust alkalmazza az adott terheléshez.

Teljesítmény szekvenálás

A modern rendszerekben a különböző komponensek nem kapcsolhatók be egyszerre, vagy véletlenszerű sorrendben. A teljesítmény szekvenálás biztosítja, hogy az egyes feszültségsínek és alkatrészek a megfelelő sorrendben és időzítéssel kapják meg az áramot. Például, a processzor magjának tápfeszültsége gyakran csak azután kapcsolható be, miután a I/O (Input/Output) feszültségek stabilizálódtak. Ez megakadályozza a komponensek károsodását, a hibás inicializálást és a rendszer instabilitását. A PMU programozható logikával és időzítőkkel valósítja meg ezt a funkciót.

Akkumulátor-menedzsment

Az akkumulátoros eszközök esetében a PMU kulcsfontosságú az akkumulátor élettartamának és biztonságának maximalizálásában. Ez magában foglalja a következőket:

• Töltésvezérlés: A PMU felügyeli az akkumulátor töltési folyamatát, alkalmazva a megfelelő töltési algoritmusokat (pl. állandó áramú, állandó feszültségű, csepptöltés) a Li-ion, Li-Polymer vagy más akkumulátortípusokhoz. Megakadályozza a túltöltést, amely károsíthatja az akkumulátort és biztonsági kockázatot jelenthet.
• Kisülés elleni védelem: Megakadályozza az akkumulátor túlzott kisülését, ami visszafordíthatatlan károsodáshoz vezethet. Amikor az akkumulátor feszültsége egy kritikus szint alá esik, a PMU lekapcsolja a rendszert.
• Állapotfigyelés (Fuel Gauging): Folyamatosan monitorozza az akkumulátor töltöttségi szintjét (SoC – State of Charge) és egészségi állapotát (SoH – State of Health), pontos információkat szolgáltatva a felhasználónak a hátralévő üzemidőről.
• Hőmérséklet-védelem: Az akkumulátor hőmérsékletének figyelése és a töltés/kisülés leállítása extrém hőmérséklet esetén, megelőzve a károsodást és a biztonsági problémákat.

Órajel-generálás és -elosztás

A PMU gyakran tartalmaz órajel-generátorokat és elosztókat (PLL-eket és oszcillátorokat). Ezek biztosítják a rendszer különböző komponensei számára a stabil és pontos órajeleket. Az órajel-generálás mellett a PMU képes az órajel-lekapcsolásra (clock gating) is, ahol az éppen nem használt modulok órajele megszüntethető, ezzel jelentős energiát takarítva meg anélkül, hogy az alkatrészek feszültségét teljesen lekapcsolnánk.

Rendszer-reset menedzsment

Amikor egy eszköz bekapcsol, vagy hiba történik, a PMU felelős a rendszer-reset megfelelő kezeléséért. Ez biztosítja, hogy minden komponens egy jól definiált, alapállapotból induljon. A PMU általában tartalmaz egy power-on reset (POR) áramkört, amely a tápfeszültség stabilizálódása után adja ki a reset jelet. Emellett gyakran van benne watchdog timer is, amely figyeli a rendszer működését, és ha az egy meghatározott időn belül nem válaszol, automatikusan reseteli a rendszert, megelőzve ezzel a lefagyásokat.

Termikus menedzsment

A modern processzorok és egyéb nagy teljesítményű chipek jelentős hőt termelnek. A PMU gyakran integrálja a termikus menedzsment funkciókat, amelyek figyelik a rendszer hőmérsékletét. Ha a hőmérséklet meghalad egy kritikus szintet, a PMU képes csökkenteni a processzor órajelét vagy feszültségét (throttling), vagy akár lekapcsolni a rendszert, megakadályozva ezzel a túlmelegedésből eredő károsodást. Egyes esetekben ventilátorvezérlést is magában foglalhat.

Alacsony fogyasztású üzemmódok és ébresztési mechanizmusok

A PMU a kulcsa az energiahatékony működésnek azáltal, hogy támogatja a különböző alacsony fogyasztású üzemmódokat. Ezek az üzemmódok lehetővé teszik az eszköz számára, hogy minimális energiát fogyasszon, amikor éppen nincs használatban, de mégis gyorsan visszatérhessen a teljes működésbe. Ilyenek például az alvó (sleep), mély alvó (deep sleep) vagy hibernációs (hibernate) állapotok, ahol a PMU szelektíven kapcsolja ki a nem szükséges áramköröket, csak a legszükségesebb modulokat tartja aktívan (pl. RAM frissítés, ébresztő áramkörök). Az ébresztési mechanizmusok (pl. gombnyomás, érintés, hálózati esemény) szintén a PMU felügyelete alá tartoznak.

Ezek a funkciók együttesen biztosítják, hogy a PMU hatékonyan és biztonságosan kezelje az energiaellátást a rendszer teljes életciklusa során, az indítástól a leállításig, a teljesítményigényes feladatoktól az alacsony fogyasztású készenléti állapotokig.

A PMU architektúrája és integrációja

A PMU egy rendkívül komplex integrált áramkör (IC), vagy több diszkrét komponensből felépülő rendszer, amely analóg és digitális áramköröket egyaránt tartalmaz. Az architektúra nagyban függ az alkalmazástól és a gyártótól, de bizonyos alapvető blokkok szinte minden PMU-ban megtalálhatók.

Általános blokkdiagram és komponensek

Egy tipikus PMU a következő főbb blokkokat tartalmazza:

• Bemeneti tápellátás kezelése: Ez a blokk fogadja a bemeneti feszültséget (pl. USB, adapter, akkumulátor) és gyakran tartalmaz túlfeszültség- és túláram-védelmi áramköröket.
• Feszültségszabályzó egységek (regulators): Itt találhatók a buck, boost konverterek és LDO-k, amelyek a különböző kimeneti feszültségeket generálják. Ezek lehetnek programozhatók, lehetővé téve a dinamikus feszültségszabályozást.
• Akkumulátor töltő és felügyeleti egység: Ez a blokk felelős az akkumulátor töltéséért, kisülés elleni védelméért, valamint az állapotfigyelésért (SoC, SoH).
• Órajel generátorok és elosztók (clocks): Oszcillátorokat és PLL-eket tartalmaz, amelyek a rendszer különböző részeinek órajeleit biztosítják.
• Felügyeleti és vezérlő logika (control logic): Ez a digitális blokk kezeli a teljesítmény szekvenálást, a reset logikát, a hibajelzéseket és a kommunikációs interfészeket. Gyakran tartalmaz egy kis mikrovezérlőt vagy állapotgépet.
• Kommunikációs interfész: A PMU általában egy digitális buszon keresztül kommunikál a fő processzorral vagy mikrovezérlővel (pl. I2C, SPI, PMBus). Ezen keresztül lehet konfigurálni a PMU-t, lekérdezni az állapotát és vezérelni a funkcióit.
• Érzékelők és figyelők: Hőmérséklet-érzékelők, feszültség- és áramfigyelő áramkörök, amelyek a rendszer paramétereit mérik.

Analóg és digitális komponensek

A PMU-n belül az analóg áramkörök felelősek a tényleges energiaátalakításért és feszültségszabályozásért. Ide tartoznak a kapcsolóüzemű konverterek teljesítménymosfetjei, induktivitásai, kondenzátorai, valamint az LDO-k tranzisztorai és referenciafeszültség-generátorai. Ezek az áramkörök nagy precizitást és alacsony zajszintet igényelnek.

A digitális áramkörök biztosítják a vezérlést és a felügyeletet. Ide tartozik a szekvenáló logika, a hibakezelés, a kommunikációs interfész és a programozható regiszterek. A digitális rész teszi lehetővé a PMU intelligens működését és a rendszer többi részével való interakciót.

Integrációs szintek: diszkrét PMU-k és PMIC-ek

A PMU-k integrációs szintje jelentősen eltérhet:

• Diszkrét PMU-k: Néhány esetben a PMU funkciókat több különálló IC látja el. Például egy dedikált akkumulátor töltő IC, egy buck konverter IC és egy LDO IC működhet együtt. Ez rugalmasságot biztosít a tervezőknek, de nagyobb helyet foglal és bonyolultabb lehet a vezérlés.
• PMIC (Power Management Integrated Circuit): A leggyakoribb megközelítés a modern eszközökben, ahol a PMU összes funkcióját egyetlen chipbe integrálják. Ez a System-on-Chip (SoC) filozófia kiterjesztése az energiaellátásra. A PMIC előnyei a kisebb méret, a kevesebb külső komponens, a jobb hatékonyság a szorosabb integráció miatt, és az egyszerűbb vezérlés egyetlen digitális interfészen keresztül. A PMIC-ek gyakran tartalmaznak több buck és LDO csatornát, akkumulátor töltőt, órajel-generátort és felügyeleti áramköröket.
• SoC-ba integrált PMU: A legmagasabb szintű integráció, amikor maga a PMU funkcionalitás beépül a fő processzorba (SoC). Ez még tovább csökkenti a méretet és a költségeket, és lehetővé teszi a rendkívül szoros együttműködést a processzorral a dinamikus feszültség- és frekvenciaszabályozás (DVFS) terén.

A PMIC-ek és a SoC-ba integrált PMU-k váltak dominánssá a mobil, IoT és viselhető eszközök piacán, ahol a méret, a hatékonyság és a komplexitás kritikus tényezők.

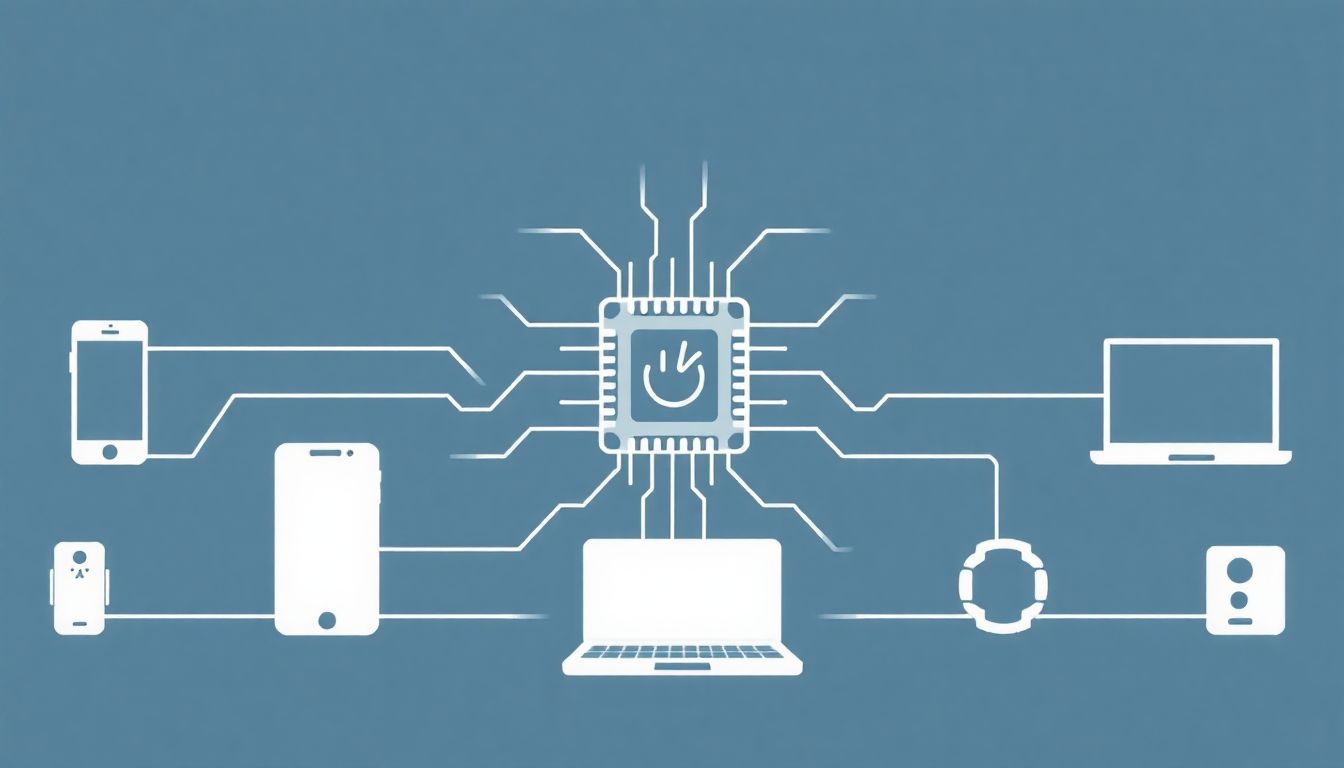

PMU a különböző elektronikai eszközökben

A PMU-k tervezése és funkcionalitása nagymértékben alkalmazásspecifikus. Egy okostelefon PMU-ja egészen más kihívásokkal néz szembe, mint egy ipari vezérlőrendszeré, vagy egy autóipari alkalmazásé. Nézzünk meg néhány példát.

Okostelefonok és tabletek

Az okostelefonok PMU-i a legkomplexebbek és leginkább optimalizáltak a piacon. Itt a legfontosabb szempontok a:

• Rendkívüli hatékonyság: Az akkumulátor üzemideje kulcsfontosságú. A PMU-nak képesnek kell lennie a dinamikus feszültség- és frekvenciaszabályozásra (DVFS) a processzor és a GPU számára, gyorsan reagálva a terhelés változásaira.
• Miniatürizálás: A készülékek vékonyodásával a PMU-nak is rendkívül kicsinek és laposnak kell lennie, gyakran fan-out wafer-level csomagolásban (FOWLP) készülnek.
• Komplex akkumulátor-menedzsment: Precíz töltésvezérlés, pontos töltöttségi szint kijelzés, és többszörös védelem a Li-ion akkumulátorok számára.
• Sok kimeneti csatorna: Egyetlen PMU chip több tucat feszültségsínt biztosít a különböző alrendszereknek (CPU mag, I/O, memória, kijelző, kamerák, rádiómodulok, szenzorok stb.).
• Gyors ébresztési idő: Azonnali reakció a felhasználói interakciókra az alacsony fogyasztású üzemmódokból.

Az okostelefon PMU-k gyakran szorosan integrálódnak a fő SoC-kal, és I2C vagy SPI interfészen keresztül kommunikálnak a rendszervezérlővel.

Laptopok és PC-k

A laptopok PMU-i szintén nagy teljesítményűek, de kissé eltérő fókusszal. Itt is fontos a hatékonyság és a DVFS, de a méret kevésbé szigorú korlát. A fő különbségek:

• Magasabb teljesítményigény: A CPU-k és GPU-k nagyobb áramokat igényelnek, ami robusztusabb buck konvertereket tesz szükségessé, gyakran többfázisú kivitelben.
• Bonyolultabb hűtés: A PMU-nak együtt kell működnie a rendszer hűtési mechanizmusaival (ventilátorvezérlés, throttling).
• Rugalmasabb akkumulátor-menedzsment: A nagyobb akkumulátorcsomagok miatt a töltésvezérlés is összetettebb lehet, de a „fuel gauging” kevésbé kritikus a pontosság szempontjából, mint a telefonoknál.
• Különböző tápforrások: A laptopok gyakran üzemelnek hálózatról és akkumulátorról is, a PMU-nak zökkenőmentesen kell váltania közöttük.

IoT (Internet of Things) eszközök

Az IoT eszközök, mint például okosotthoni szenzorok, viselhető kütyük vagy ipari érzékelők, a rendkívül alacsony energiafogyasztásra fókuszálnak. A PMU itt a legfontosabb komponens a hosszú akkumulátor-élettartam eléréséhez:

• Ultra-alacsony alvó áram (quiescent current, IQ): A PMU-nak minimális áramot kell fogyasztania, amikor az eszköz alvó állapotban van. Ez létfontosságú az évekig tartó akkumulátor-élettartamhoz.
• Energia gyűjtés (energy harvesting): Sok IoT PMU képes napenergiából, rezgésből vagy hőmérséklet-különbségből származó energiát gyűjteni és tárolni.
• Egyszerűbb funkcionalitás: Gyakran kevesebb kimeneti feszültségsínre van szükség, és a processzorok teljesítményigénye is alacsonyabb.
• Kis méret: A viselhető eszközök és a miniatűr szenzorok megkövetelik a PMU rendkívül kis méretét.

Autóipari alkalmazások

Az autóipari PMU-k a robosztusságra és a megbízhatóságra helyezik a hangsúlyt. Az itt alkalmazott PMU-knak meg kell felelniük szigorú szabványoknak (pl. AEC-Q100):

• Széles hőmérséklet-tartomány: Működőképesség -40°C-tól +125°C-ig.
• Magas megbízhatóság és hibatűrés: Biztonságkritikus rendszerekben alkalmazzák, ahol a meghibásodás emberéleteket veszélyeztethet. Gyakran redundáns vagy diagnosztikai funkciókkal rendelkeznek.
• EMI (elektromágneses interferencia) ellenállás: Az autóban lévő zajos elektromos környezet miatt a PMU-nak ellenállónak kell lennie az interferenciával szemben, és minimalizálnia kell a saját kibocsátását.
• Széles bemeneti feszültség-tartomány: Képesnek kell lennie kezelni az autó akkumulátorának ingadozó feszültségét (pl. terhelés ugrások, hidegindítás).
• ISO 26262 megfelelőség: Funkcionális biztonsági szabványoknak való megfelelés.

Ipari és orvosi eszközök

Ezeken a területeken a PMU-k a hosszú távú stabilitásra, pontosságra és megbízhatóságra fókuszálnak. Gyakran egyedi feszültségsíneket és speciális védelmi funkciókat igényelnek. Az orvosi eszközök esetében a biztonság és a tanúsítványok (pl. IEC 60601) kiemelten fontosak.

Látható, hogy a PMU nem egy „egy méret mindenkinek” megoldás. Minden alkalmazás egyedi kihívásokat és optimalizációs szempontokat támaszt, ami a PMU-k rendkívül széles skáláját eredményezi.

Kulcsfontosságú paraméterek és tervezési szempontok

Egy PMU kiválasztásakor vagy tervezésekor számos paramétert és szempontot kell figyelembe venni, amelyek mind befolyásolják a rendszer teljesítményét, hatékonyságát és költségét.

Hatékonyság (Efficiency)

A hatékonyság az egyik legfontosabb paraméter, különösen akkumulátoros eszközöknél. Ez azt mutatja meg, hogy a bemeneti teljesítmény hány százaléka alakul át hasznos kimeneti teljesítménnyé. Minél magasabb a hatékonyság, annál kevesebb energia vész el hő formájában, ami hosszabb akkumulátor-élettartamot és alacsonyabb hőtermelést eredményez. A kapcsolóüzemű konverterek hatékonysága elérheti a 95%-ot is, míg az LDO-k hatékonysága a bemeneti és kimeneti feszültség különbségétől függ, és gyakran alacsonyabb.

Kimeneti áram és feszültség

A PMU-nak képesnek kell lennie a rendszer összes komponense által igényelt maximális áramot biztosítani az adott feszültségszinteken. Fontos figyelembe venni a pillanatnyi áramcsúcsokat (pl. processzor terhelésváltásakor) és a hosszú távú átlagos áramfelvételt. A kimeneti feszültségeknek precízen szabályozhatónak és stabilnak kell lenniük, minimális zajjal és hullámossággal (ripple).

Bemeneti feszültségtartomány

A PMU-nak képesnek kell lennie a bemeneti energiaforrás feszültségének ingadozásait kezelni. Egy akkumulátor feszültsége a töltöttségi szinttől függően változik (pl. egy 3.7V-os Li-ion akkumulátor 3.0V-tól 4.2V-ig terjedhet). Az autóipari alkalmazásokban ez a tartomány még szélesebb lehet.

Nyugalmi áram (Quiescent Current, IQ)

Az IQ az az áram, amelyet a PMU önmagában fogyaszt, amikor nincs terhelés, vagy nagyon alacsony az áramfelvétel. Ez különösen kritikus az alacsony fogyasztású IoT eszközök és viselhető kütyük esetében, ahol az eszköz hosszú ideig alvó állapotban van. Minél alacsonyabb az IQ, annál tovább tart az akkumulátor. Sok modern PMU µA (mikroamper) nagyságrendű IQ-val rendelkezik.

Zaj és hullámosság (Noise and Ripple)

A PMU kimeneti feszültségén lévő zaj és hullámosság befolyásolhatja az érzékeny analóg áramkörök, rádiófrekvenciás modulok és szenzorok teljesítményét. Az LDO-k általában alacsonyabb zajszinttel rendelkeznek, mint a kapcsolóüzemű konverterek. A jó tervezés és a megfelelő szűrők alkalmazása elengedhetetlen a tiszta tápellátás biztosításához.

Tokozás és méret

A PMU fizikai mérete és tokozása kritikus, különösen a helyszűkös alkalmazásokban, mint az okostelefonok vagy viselhető eszközök. A kisebb tokozás (pl. CSP, WLCSP, QFN) segít megtakarítani a nyomtatott áramköri lap (PCB) területét, de bonyolultabb lehet a hőelvezetés.

Termikus teljesítmény

A PMU által termelt hő elvezetése kulcsfontosságú a megbízható működéshez. A túlmelegedés csökkentheti az élettartamot és instabilitást okozhat. A tervezés során figyelembe kell venni a tokozás hőellenállását, a PCB rézfelületeit hőelvezetésre, és adott esetben a külső hűtési megoldásokat.

Kommunikációs interfészek

A PMU-nak általában egy digitális interfészen keresztül kell kommunikálnia a fő processzorral. A leggyakoribbak az I2C és az SPI buszok, de az ipari és szerveres alkalmazásokban a PMBus (Power Management Bus) is elterjedt. Az interfész választása befolyásolja a vezérlés rugalmasságát és a konfigurációs lehetőségeket.

Védelmi funkciók

A PMU-nak számos védelmi funkcióval kell rendelkeznie a rendszer és önmaga védelmére:

• Túlfeszültség védelem (OVP): Védi a PMU-t és a rendszert a bemeneti feszültség túlzott emelkedésétől.
• Túláram védelem (OCP): Megakadályozza a károsodást, ha a kimeneti áram meghalad egy biztonságos szintet (pl. rövidzárlat esetén).
• Túlmelegedés védelem (OTP): Lefejleszti vagy lekapcsolja a PMU-t, ha a belső hőmérséklet túl magasra emelkedik.
• Alacsony feszültség reteszelés (UVLO): Megakadályozza a PMU működését, ha a bemeneti feszültség túl alacsony, ami instabil működést eredményezne.

Költség

Mint minden elektronikai komponens esetében, a költség is fontos tényező. Az integrált PMIC-ek gyakran költséghatékonyabbak lehetnek, mint több diszkrét komponens használata, különösen a PCB terület és az összeszerelési költségek figyelembevételével. Azonban az alkalmazásspecifikus PMU-k drágábbak lehetnek, mint a általános célúak.

Ezen paraméterek gondos elemzésével a mérnökök kiválaszthatják vagy megtervezhetik a legmegfelelőbb PMU-t az adott alkalmazás igényeinek megfelelően, maximalizálva a teljesítményt, a hatékonyságot és a megbízhatóságot.

A PMU tervezési kihívásai és a jövőbeli trendek

A PMU-k tervezése folyamatosan fejlődik, ahogy az elektronikai eszközök egyre nagyobb teljesítményt, hosszabb akkumulátor-élettartamot és kisebb méretet igényelnek. Számos kihívással kell szembenézniük a mérnököknek, és izgalmas trendek rajzolódnak ki a jövőre nézve.

Miniatürizálás és integráció

Az eszközök egyre kisebbek és vékonyabbak lesznek, ami megköveteli a PMU-k további miniaturizálását. Ez nem csak a chip méretét jelenti, hanem a külső komponensek (induktorok, kondenzátorok) integrálását is a tokozásba vagy magába a chipbe. Az úgynevezett System-in-Package (SiP) és a wafer-level csomagolások (WLCSP, FOWLP) kulcsfontosságúak ebben a folyamatban, lehetővé téve a PMU közvetlen integrálását más chipekkel, például a processzorral.

Nagyobb hatékonyság és alacsonyabb fogyasztás

Az akkumulátoros eszközök, különösen az IoT szektorban, folyamatosan igénylik a magasabb hatékonyságot és az ultra-alacsony nyugalmi áramot (IQ). A kutatás-fejlesztés a kapcsolóüzemű konverterek optimalizálására, új kapcsolási topológiákra és a félvezető technológiák (pl. GaN, SiC alapú teljesítménytranzisztorok) alkalmazására összpontosít, amelyek még alacsonyabb veszteségeket és nagyobb kapcsolási frekvenciákat tesznek lehetővé. Az adaptív energiaellátási technikák, mint a mesterséges intelligencia által vezérelt dinamikus feszültségszabályozás, további megtakarításokat ígérnek.

Komplexebb energiaellátási domének

A modern SoC-ok egyre több magot, gyorsítót, memóriát és perifériát tartalmaznak, amelyek mindegyike eltérő feszültségigényekkel és dinamikus terheléssel rendelkezik. Ez komplexebb energiaellátási doméneket eredményez, ahol a PMU-nak képesnek kell lennie sok kimeneti feszültségsínt precízen és függetlenül vezérelni, gyorsan reagálva a terhelés hirtelen változásaira. A többfázisú konverterek és a fejlett vezérlési algoritmusok kulcsfontosságúak ebben.

Mesterséges intelligencia és gépi tanulás az energiaellátásban

Egy feltörekvő trend a mesterséges intelligencia (MI) és a gépi tanulás (ML) alkalmazása a PMU vezérlésében. Az MI algoritmusok képesek tanulni az eszköz használati mintáiból, előre jelezni a terhelésváltozásokat, és adaptívan optimalizálni a feszültségeket és frekvenciákat. Ez még tovább növelheti a hatékonyságot és javíthatja a felhasználói élményt, például az akkumulátor élettartamának pontosabb becslésével vagy a rendszer teljesítményének finomhangolásával.

Energiagyűjtés (Energy Harvesting) integráció

Az IoT eszközök és a vezeték nélküli szenzorhálózatok terjedésével az energiagyűjtés (pl. napelem, rezgés, termoelektromos generátorok) egyre fontosabbá válik. A jövő PMU-inak képesnek kell lenniük hatékonyan kezelni és tárolni az ilyen szórványos, alacsony teljesítményű energiaforrásokból származó energiát, biztosítva az eszközök autonóm működését.

Biztonság és megbízhatóság

Az autóipari és orvosi alkalmazásokban a funkcionális biztonság (Functional Safety), a megbízhatóság és a robosztusság rendkívül fontos. A PMU-knak meg kell felelniük szigorú szabványoknak (pl. ISO 26262), és gyakran tartalmazniuk kell diagnosztikai és hibatűrő mechanizmusokat. A biztonsági fenyegetések (pl. side-channel támadások) elleni védelem is egyre inkább bekerül a PMU tervezési szempontjai közé.

Digitális PMU-k és PMBus

A digitális vezérlésű PMU-k térnyerése, különösen a szerverek és ipari alkalmazások területén, lehetővé teszi a PMBus (Power Management Bus) szabvány használatát. Ez egy rugalmas, kétirányú kommunikációs protokoll, amely lehetővé teszi a teljesítményparaméterek monitorozását, a feszültségek és áramok dinamikus beállítását, valamint a hibakeresést és diagnosztikát. A digitális PMU-k nagyobb rugalmasságot és intelligenciát kínálnak a hagyományos analóg megoldásokhoz képest.

A PMU-k a jövőben is az elektronikai rendszerek kritikus elemei maradnak. A folyamatos innováció ezen a területen elengedhetetlen ahhoz, hogy az eszközök még hatékonyabbak, kisebbek és intelligensebbek legyenek, miközben megfelelnek a növekvő teljesítmény- és megbízhatósági igényeknek.
