Jelátalakító (transducer): az elektronikus eszköz definíciója és működése

A modern technológia alapkövei között számos olyan eszköz található, amelyek a fizikai világ és az elektronikus rendszerek közötti hidat képezik. Ezek az eszközök a jelátalakítók, vagy idegen szóval transducerek. Lényegében egy jelátalakító olyan berendezés, amely az energia egyik formáját átalakítja egy másik formává. Az elektronika területén ez jellemzően azt jelenti, hogy egy fizikai mennyiséget (például hőmérsékletet, nyomást, fényt, hangot) elektromos jellé alakít át, vagy fordítva, egy elektromos jelet alakít vissza fizikai mennyiséggé. Ez a képesség teszi őket nélkülözhetetlenné szinte minden modern elektronikus rendszerben, a legegyszerűbb háztartási eszközöktől a legkomplexebb ipari automatizálási rendszerekig és orvosi berendezésekig.

A jelátalakítók alapvető szerepet játszanak abban, hogy a digitális vagy analóg elektronikus rendszerek „érzékelni” tudják a környezetüket, vagy „cselekedni” tudjanak benne. Gondoljunk csak egy okostelefonra: mikrofonja hanghullámokat alakít elektromos jelekké, kamerája fényt alakít digitális képpé, érintőképernyője pedig az ujjunk nyomását érzékeli. Ugyanakkor hangszórója elektromos jeleket alakít vissza hanggá, rezgőmotorja pedig elektromos energiát mechanikai rezgéssé. Ezek mind-mind jelátalakítók.

Az elektronika kontextusában a jelátalakító kifejezés gyakran a szenzorokra (érzékelőkre) és az aktuátorokra (beavatkozókra) utal. A szenzorok bemeneti jelátalakítók, amelyek fizikai mennyiségeket mérnek, és azokat elektromos jelekké alakítják. Az aktuátorok kimeneti jelátalakítók, amelyek elektromos jeleket használnak fel valamilyen fizikai hatás kiváltására. Ez a két kategória együttesen alkotja a modern vezérlőrendszerek érzékelési és cselekvési képességét.

A Jelátalakítók Alapelvei és Működési Mechanizmusa

A jelátalakítók működésének megértéséhez kulcsfontosságú az energiaátalakítás fogalma. Minden jelátalakító egy specifikus fizikai elven alapul, amely lehetővé teszi az energia konverzióját. Ez az elv lehet mechanikus, elektromos, optikai, termikus vagy kémiai jellegű. A leggyakoribb működési elvek közé tartoznak:

• Ellenállásváltozás: Bizonyos anyagok elektromos ellenállása megváltozik fizikai hatásokra, például hőmérséklet (termisztorok, RTD-k), nyomás (nyúlásmérő bélyegek) vagy fény (fotóellenállások) hatására.
• Kapacitásváltozás: A kondenzátorok kapacitása megváltozik, ha a lemezek közötti távolság, a felület vagy a dielektrikum anyaga módosul. Ezt az elvet használják nyomás-, távolság- vagy páratartalom-érzékelőkben.
• Induktivitásváltozás: Az induktív tekercsek induktivitása megváltozik, ha egy mágneses mag elmozdul bennük, vagy ha egy vezető anyag közeledik hozzájuk. Ezt alkalmazzák elmozdulás- és közelségérzékelőkben (pl. LVDT, induktív proximity érzékelők).
• Piezoelektromos hatás: Bizonyos kristályok (pl. kvarc, kerámia) elektromos töltést generálnak mechanikai feszültség hatására (direkt piezoeffektus), vagy mechanikai deformációt szenvednek el elektromos feszültség hatására (inverz piezoeffektus). Ezt használják nyomásérzékelőkben, gyorsulásmérőkben, mikrofonokban és hangszórókban.
• Termoelektromos hatás (Seebeck-effektus): Két különböző fém találkozásánál elektromos feszültség keletkezik, ha a két találkozási pont hőmérséklete eltér. Ez az elv a termoelemek alapja.
• Hall-effektus: Ha egy árammal átjárt vezetőre merőleges mágneses mező hat, akkor a vezetőben az áramra és a mágneses mezőre is merőlegesen feszültség indukálódik (Hall-feszültség). Ezt használják mágneses mező, áram vagy pozíció mérésére.
• Optoelektronikus elvek: Az anyagok fényre adott válaszát használják ki, például fényelektromos hatás (fotodióda, fototranzisztor), vagy lumineszcencia.

A jelátalakítók lényegi funkciója az, hogy a fizikai valóságot mérhető és feldolgozható elektromos jelekké konvertálják, lehetővé téve ezzel a gépek és rendszerek számára a környezetükkel való interakciót és a komplex feladatok végrehajtását.

Analóg és Digitális Jelátalakítók

A jelátalakítók kimenete vagy bemenete lehet analóg vagy digitális. Az analóg jelátalakítók folyamatosan változó elektromos jelet (feszültséget, áramot, ellenállást) generálnak, amely arányos a mért fizikai mennyiséggel. Például egy termisztor ellenállása folyamatosan változik a hőmérséklettel. Ezek a jelek gyakran további feldolgozást igényelnek (erősítés, szűrés, analóg-digitális átalakítás), mielőtt digitális rendszerek feldolgozhatnák őket.

A digitális jelátalakítók közvetlenül digitális kimenetet szolgáltatnak, általában bináris kódban. Ezek az eszközök gyakran tartalmaznak beépített analóg-digitális átalakítót (ADC) és jelfeldolgozó áramköröket. Például egy digitális hőmérséklet-érzékelő, mint az DS18B20, közvetlenül küld hőmérsékleti adatokat egy mikrokontrollernek. Előnyük az egyszerűbb illesztés modern digitális rendszerekhez és a zajjal szembeni nagyobb ellenállás.

A Jelátalakítók Osztályozása

A jelátalakítók rendszerezésére többféle megközelítés létezik, attól függően, hogy milyen szempontot veszünk figyelembe. A leggyakoribb felosztások a működési elv, az energiaátalakítás iránya, és az energiaellátás módja szerint történnek.

Energiaátalakítás Iránya Szerint: Szenzorok és Aktuátorok

Ez a leggyakoribb és legfontosabb felosztás az elektronika területén:

• Szenzorok (Érzékelők): Ezek a jelátalakítók a fizikai mennyiségeket (pl. hőmérséklet, nyomás, fény, hang, mozgás, kémiai összetétel) alakítják át elektromos jelekké. A szenzorok a rendszerek „érzékszervei”.
  • Példák: Hőmérséklet-érzékelők (termisztorok, termoelemek), nyomásérzékelők, gyorsulásmérők, mikrofonok, kamerák, fényérzékelők, gázérzékelők.
• Aktuátorok (Beavatkozók): Ezek a jelátalakítók az elektromos jeleket alakítják vissza fizikai mennyiségekké vagy hatásokká (pl. mozgás, fény, hang, hő, erő). Az aktuátorok a rendszerek „izmai” vagy „végrehajtó szervei”.
  • Példák: Motorok (DC, AC, léptető, szervo), szolenoid szelepek, hangszórók, LED-ek, fűtőelemek, piezoelektromos aktuátorok.

Energiaellátás Szerint: Aktív és Passzív Jelátalakítók

Ez a felosztás az energiaellátás szükségességét vizsgálja:

• Aktív jelátalakítók: Ezek az eszközök saját maguk generálnak elektromos jelet a mért fizikai mennyiség hatására, külső tápellátás nélkül. Gyakran energiagyűjtő (energy harvesting) eszközökként is funkcionálnak.
  • Példák: Termoelemek (hőmérsékletkülönbségből feszültséget generálnak), piezoelektromos érzékelők (nyomásból feszültséget generálnak), fotodiódák (fényből áramot generálnak).
• Passzív jelátalakítók: Ezek az eszközök működésükhöz külső tápellátást igényelnek. A mért fizikai mennyiség hatására az elektromos paramétereik (ellenállás, kapacitás, induktivitás) változnak meg, amit aztán egy külső áramkör érzékel és mér.
  • Példák: Termisztorok (ellenállásuk változik), RTD-k, fotóellenállások (ellenállásuk változik), nyúlásmérő bélyegek, kapacitív érzékelők, induktív érzékelők.

Működési Elv Szerint

Ahogy korábban említettük, a működési elv szerinti felosztás is gyakori, hiszen ez határozza meg az adott jelátalakító specifikus tulajdonságait és alkalmazási területeit. Ezen kategóriák részletesebb tárgyalása következik a leggyakoribb típusok bemutatásával.

Gyakori Jelátalakító Típusok Részletesen (Szenzorok)

A szenzorok a modern technológia „szemei” és „fülei”. Képességük, hogy a fizikai világ jelenségeit elektromos jelekké alakítsák, alapvető fontosságú a vezérlés, az automatizálás és az adatok gyűjtése szempontjából.

Hőmérséklet-érzékelők

A hőmérséklet mérése az egyik leggyakoribb feladat az iparban, az orvostudományban és a mindennapi életben. Számos különböző típusú hőmérséklet-érzékelő létezik, mindegyiknek megvannak a maga előnyei és hátrányai.

• Termisztorok:

  A termisztorok olyan ellenállások, amelyek ellenállása a hőmérséklet függvényében jelentősen és kiszámíthatóan változik. Két fő típusuk van:

  • NTC (Negative Temperature Coefficient) termisztorok: Ellenállásuk csökken a hőmérséklet növekedésével. Ezek a leggyakoribbak, kiváló érzékenységgel és gyors válaszidővel rendelkeznek, de nem lineárisak és korlátozott a hőmérséklet-tartományuk.
  • PTC (Positive Temperature Coefficient) termisztorok: Ellenállásuk növekszik a hőmérséklet növekedésével. Gyakran használják túláramvédelemre vagy fűtőelemekként.

  Alkalmazás: Háztartási gépek, orvosi műszerek, akkumulátor-felügyelet, autóipar.

• Ellenállás-hőmérők (RTD – Resistance Temperature Detector):

  Az RTD-k, mint például a platina ellenállás-hőmérők (Pt100, Pt1000), a fémek ellenállásának hőmérsékletfüggésére alapulnak. A platina stabilitása és linearitása miatt nagyon pontosak és megbízhatóak, széles hőmérséklet-tartományban. Bár kevésbé érzékenyek, mint az NTC termisztorok, sokkal stabilabbak és pontosabbak.

  Alkalmazás: Ipari folyamatszabályozás, laboratóriumi mérések, precíziós hőmérséklet-ellenőrzés.

• Termoelemek (Thermocouples):

  A termoelemek két különböző fémvezetékből állnak, amelyek egyik végükön össze vannak forrasztva (melegpont), a másik végükön pedig egy mérőműszerhez csatlakoznak (hidegpont). A Seebeck-effektus alapján működnek: ha a két pont között hőmérsékletkülönbség van, feszültség keletkezik. Előnyük a rendkívül széles mérési tartomány (akár -200°C-tól +2300°C-ig), a robusztusság és a gyors válaszidő. Hátrányuk a viszonylag alacsony pontosság és a hidegpont kompenzáció szükségessége.

  Alkalmazás: Magas hőmérsékletű ipari kemencék, gázturbinák, motorok, extrém környezeti mérések.

• Infravörös (IR) Hőmérséklet-érzékelők:

  Ezek az érzékelők a tárgyak által kibocsátott infravörös sugárzást mérik, lehetővé téve az érintésmentes hőmérsékletmérést. Ideálisak mozgó, veszélyes vagy nehezen hozzáférhető felületek hőmérsékletének mérésére.

  Alkalmazás: Élelmiszeripar, orvosi hőmérők, ipari felügyelet, tűzjelzés.

Nyomásérzékelők

A nyomásmérés létfontosságú számos ipari, orvosi és környezeti alkalmazásban. A nyomásérzékelők a nyomást mechanikai deformációvá alakítják, amelyet aztán elektromos jellé konvertálnak.

• Nyúlásmérő bélyeg alapú nyomásérzékelők:

  Ezek az érzékelők egy membránra ragasztott nyúlásmérő bélyegeket használnak. Amikor a nyomás deformálja a membránt, a nyúlásmérő bélyegek ellenállása megváltozik, ami mérhető feszültségváltozást eredményez egy Wheatstone-hídban. Nagyon pontosak és stabilak.

  Alkalmazás: Hidraulikus és pneumatikus rendszerek, orvosi eszközök (vérnyomásmérő), autóipar (motorolaj nyomás), ipari folyamatok.

• Piezoelektromos nyomásérzékelők:

  A piezoelektromos anyagok nyomás hatására elektromos töltést generálnak. Ezek az érzékelők nagyon gyors válaszidővel rendelkeznek és széles frekvenciatartományban működnek, de nem képesek statikus nyomás mérésére, mivel a töltés idővel elszökik.

  Alkalmazás: Gyorsan változó nyomás mérése (robbanómotorok, akusztikus mérések), detonáció detektálása.

• Kapacitív nyomásérzékelők:

  Két párhuzamos lemezből állnak, amelyek közül az egyik mozgatható. A nyomás hatására a lemezek távolsága változik, ezáltal a kapacitás is. Előnyük a nagy pontosság, stabilitás és az alacsony hiszterézis.

  Alkalmazás: Alacsony nyomás mérése, repülőgépek magassági mérése, ipari automatizálás.

Pozíció- és Elmozdulásérzékelők

Ezek az érzékelők egy tárgy helyzetét, elmozdulását, távolságát vagy szögét mérik.

• Potenciométerek:

  Mechanikus elmozdulást (lineáris vagy forgó) alakítanak ellenállásváltozássá, amely feszültségosztóként használva feszültségjellé konvertálható. Egyszerűek és olcsók, de kopásnak kitettek.

  Alkalmazás: Hangerőszabályzók, joystickok, egyszerű pozícióérzékelés.

• Lineáris Változó Differenciál Transzformátorok (LVDT):

  Két szekunder tekercsből és egy mozgatható vasmagból állnak. A mag elmozdulása a két szekunder tekercsben indukált feszültség arányát változtatja meg. Nagyon pontosak, robusztusak és érintésmentesek, így hosszú élettartamúak.

  Alkalmazás: Precíziós gépgyártás, repülőgép-ipar, hidraulikus henger pozíciójának mérése.

• Hall-effektus érzékelők:

  Mágneses mező jelenlétét vagy erősségét érzékelik. Használhatók forgó vagy lineáris mozgás detektálására, ha mágnesekkel kombinálják őket.

  Alkalmazás: Fordulatszám-mérés, érintésmentes kapcsolók, autóipari alkalmazások (pl. ABS).

• Optikai enkóderek:

  Fényátalakítással mérik a lineáris vagy forgó elmozdulást. Egy fénysugár áthalad egy kódolt tárcsán vagy lécre, és egy fotodetektor érzékeli a mintázatot.

  • Inkrementális enkóderek: Impulzusokat generálnak, amelyek a relatív elmozdulást jelzik. A pozíció meghatározásához egy kezdőpontra van szükség.
  • Abszolút enkóderek: Minden pozícióhoz egyedi digitális kódot rendelnek, így áramkimaradás után is megőrzik a pozíciót.

  Alkalmazás: Robotika, CNC gépek, nyomtatók, motorok pozíció- és sebességszabályozása.

• Közelségérzékelők (Proximity Sensors):

  Tárgyak jelenlétét érzékelik érintés nélkül.

  • Induktív: Fém tárgyakat érzékelnek mágneses mező változásával.
  • Kapacitív: Bármilyen anyagot érzékelnek a kapacitás változásával.
  • Optikai: Fényt bocsátanak ki és érzékelnek visszaverődést.

  Alkalmazás: Gyártósorok, automatizált rendszerek, biztonsági rendszerek.

Erő- és Nyomatékérzékelők

Ezek az érzékelők az erő vagy nyomaték nagyságát mérik, gyakran nyúlásmérő bélyegek segítségével.

• Nyúlásmérő bélyeg alapú erőmérő cellák:

  Egy deformálódó testre (mérőtest) ragasztott nyúlásmérő bélyegekből állnak. Az erő hatására a mérőtest deformálódik, ami a bélyegek ellenállásának változását okozza. Rendkívül pontosak és széles körben alkalmazhatók.

  Alkalmazás: Mérlegek, anyagtudományi vizsgálatok, robotika (erő-visszacsatolás), nyomatékmérés.

• Piezoelektromos erőmérők:

  Hasonlóan a piezoelektromos nyomásérzékelőkhöz, ezek is a mechanikai feszültség által generált töltést használják. Gyors válaszidővel és nagy érzékenységgel rendelkeznek dinamikus erők mérésére.

  Alkalmazás: Ütközésvizsgálat, rezgésmérés, dinamikus erőmérés.

Áramlásérzékelők

Folyadékok vagy gázok áramlási sebességét vagy térfogatáramát mérik.

• Differenciálnyomásos áramlásmérők:

  Egy szűkítő elemen (pl. orifícium, Venturi-cső) keresztül áramló folyadék nyomásesését mérik. A nyomásesés arányos az áramlási sebességgel.

  Alkalmazás: Ipari gáz- és folyadékvezetékek, HVAC rendszerek.

• Turbina áramlásmérők:

  Egy turbinát helyeznek az áramlás útjába, amely az áramló folyadék hatására forog. A forgás sebessége arányos az áramlási sebességgel, amit egy pickup tekercs vagy optikai érzékelő detektál.

  Alkalmazás: Üzemanyag-mérés, vízmérők.

• Elektromágneses áramlásmérők:

  Vezetőképes folyadékok áramlását mérik Faraday indukciós törvénye alapján. Egy mágneses mezőbe helyezett vezetőképes folyadékban feszültség indukálódik, amely az áramlási sebességgel arányos.

  Alkalmazás: Víz- és szennyvízkezelés, vegyipar, élelmiszeripar.

• Ultrahangos áramlásmérők:

  Az ultrahangos hullámoknak az áramló közegben bekövetkező terjedési idejének vagy frekvenciájának változását használják fel. Lehetnek befogó (clamp-on) típusúak, amelyek nem érintkeznek a folyadékkal.

  Alkalmazás: Tisztavíz-mérés, orvosi diagnosztika (véráramlás), gázmérés.

Fényérzékelők

Ezek az érzékelők a fény jelenlétét, intenzitását vagy színét detektálják.

• Fotodiódák és Fototranzisztorok:

  Fény hatására generálnak áramot (fotodióda) vagy változtatják vezetőképességüket (fototranzisztor). Gyors válaszidővel rendelkeznek.

  Alkalmazás: Fénymérők, optikai kommunikáció, távirányítók, vonalkód olvasók.

• Fotóellenállások (LDR – Light Dependent Resistor):

  Ellenállásuk a rájuk eső fény intenzitásával fordítottan arányosan változik. Olcsók, de lassúak és nem lineárisak.

  Alkalmazás: Alkonykapcsolók, egyszerű fényérzékelők.

• CCD és CMOS szenzorok:

  Digitális fényképezőgépek és videókamerák alapját képezik. Fényt pixelkódolt digitális képpé alakítanak. A CCD (Charge-Coupled Device) régebbi technológia, a CMOS (Complementary Metal-Oxide-Semiconductor) a modernebb, gyorsabb és energiahatékonyabb.

  Alkalmazás: Digitális kamerák, vonalkód olvasók, orvosi képalkotás, biztonsági kamerák.

Hangérzékelők (Mikrofonok)

A hanghullámokat elektromos jelekké alakítják. A működési elvük széles skálán mozog.

• Kondenzátor mikrofonok:

  Egy vékony membrán és egy rögzített hátlap közötti kapacitás változását használják ki. Külső tápellátást igényelnek (fantomtáp). Rendkívül pontosak és széles frekvenciaátvitelűek.

  Alkalmazás: Stúdió felvételek, minőségi hangrögzítés, telefonok, hallókészülékek.

• Dinamikus mikrofonok:

  Egy tekercs egy mágneses mezőben mozog a hangnyomás hatására, feszültséget indukálva. Robusztusak és nem igényelnek külső tápellátást.

  Alkalmazás: Élő előadások, erős hangforrások, ipari zajmérés.

• Piezoelektromos mikrofonok:

  A piezoelektromos anyagok mechanikai rezgésre adott feszültséggeneráló képességét használják ki. Kis méretűek és olcsók.

  Alkalmazás: Kontaktmikrofonok, olcsó hangérzékelők, rezgésérzékelők.

Gázérzékelők

Különböző gázok (pl. metán, szén-monoxid, oxigén, hidrogén-szulfid) jelenlétét vagy koncentrációját detektálják.

• Félvezető gázérzékelők (MOS – Metal Oxide Semiconductor):

  A fém-oxid félvezetők ellenállása megváltozik, ha bizonyos gázok adszorbeálódnak a felületükön. Olcsók, de érzékenységüket befolyásolhatja a páratartalom és a hőmérséklet.

  Alkalmazás: Otthoni gázszivárgás érzékelők, levegőminőség-monitorozás.

• Katalitikus gázérzékelők (pellisztorok):

  Egy katalitikusan aktív anyagot tartalmazó fűtött tekercsen alapulnak. A gyúlékony gázok oxidációja hőmérséklet-emelkedést okoz, ami az ellenállás változásához vezet. Robbanásveszélyes gázok detektálására.

  Alkalmazás: Ipari biztonság, bányászat, olaj- és gázipar.

• Infravörös (NDIR – Non-Dispersive Infrared) gázérzékelők:

  Gázok specifikus infravörös abszorpciós spektrumát használják ki. Nagyon szelektívek és pontosak, különösen CO2, metán és szénhidrogének mérésére.

  Alkalmazás: HVAC rendszerek (CO2 érzékelés), ipari folyamatvezérlés, környezetvédelem.

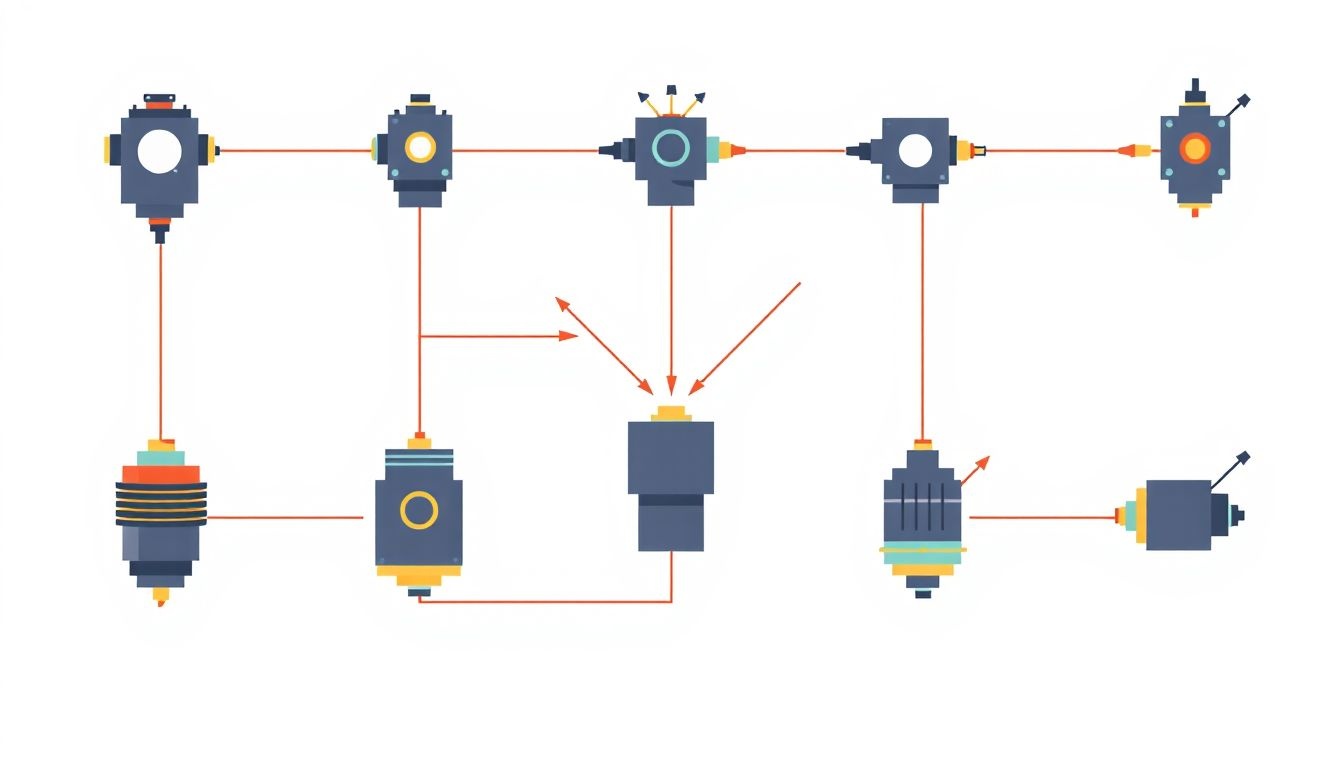

Gyakori Jelátalakító Típusok Részletesen (Aktuátorok)

Az aktuátorok a rendszerek „végrehajtó szervei”, amelyek elektromos jeleket alakítanak át fizikai mozgássá, hővé, fénnyé vagy hanggá. Nélkülük a vezérlőrendszerek csak érzékelnének, de nem tudnának beavatkozni.

Motorok

A motorok talán a leggyakoribb aktuátorok, amelyek elektromos energiát mechanikai mozgássá alakítanak át. Számos típusuk létezik, különböző alkalmazásokra optimalizálva.

• DC Motorok (Egyenáramú motorok):

  Egyszerű vezérlésű, széles körben elterjedt motorok. A forgásirányt és a sebességet a bemeneti feszültség polaritása és nagysága szabályozza. Kefés és kefe nélküli (BLDC) változatban is léteznek. A BLDC motorok hatékonyabbak és hosszabb élettartamúak.

  Alkalmazás: Robotika, játékok, autóipari alkalmazások (ablakemelő, ablaktörlő), szerszámgépek.

• AC Motorok (Váltakozó áramú motorok):

  Robusztusak, megbízhatóak és gyakran használatosak ipari környezetben. Két fő típusuk az indukciós (aszinkron) és a szinkron motorok.

  • Indukciós motorok: A legelterjedtebb ipari motorok, mivel egyszerű felépítésűek, olcsók és robusztusak. Sebességük a hálózati frekvenciától és a terheléstől függ.
  • Szinkron motorok: A rotor pontosan szinkronban forog a mágneses mezővel, így pontos fordulatszámot biztosítanak. Gyakran használják precíziós alkalmazásokban.

  Alkalmazás: Szivattyúk, ventilátorok, kompresszorok, gyári gépek, nagy teljesítményű ipari meghajtások.

• Léptetőmotorok (Stepper Motors):

  Digitális impulzusokkal vezérelhetők, és minden impulzusra egy meghatározott szöggel (lépéssel) fordulnak el. Ez rendkívül pontos pozíció- és sebességszabályozást tesz lehetővé nyitott hurkú rendszerben (azaz visszacsatolás nélkül).

  Alkalmazás: 3D nyomtatók, CNC gépek, robotkarok, nyomtatók, szkennerek, optikai meghajtók.

• Szervomotorok:

  Precíz pozíció- és sebességszabályozásra tervezett motorok, amelyek zárt hurkú vezérlést alkalmaznak. Egy beépített enkóder vagy potenciométer visszacsatolja a motor aktuális pozícióját a vezérlőnek, amely ennek alapján korrigálja a mozgást.

  Alkalmazás: Robotika, ipari automatizálás, RC modellek, precíziós mozgatás minden területen.

Szelepek

A szelepek folyadékok vagy gázok áramlását szabályozzák.

• Szolenoid szelepek:

  Elektromágneses tekercs (szolenoid) segítségével nyitnak vagy zárnak egy szelepet. Gyors működésűek és megbízhatóak.

  Alkalmazás: Öntözőrendszerek, mosógépek, pneumatikus és hidraulikus rendszerek, orvosi berendezések.

• Motoros szelepek:

  Egy kis motorral (gyakran léptető- vagy szervomotorral) vezérelnek egy szelepet. Lassabbak, mint a szolenoid szelepek, de finomabb szabályozást tesznek lehetővé (pl. részleges nyitás).

  Alkalmazás: HVAC rendszerek, ipari folyamatszabályozás, fűtési rendszerek.

Hangszórók

Elektromos jeleket alakítanak át hanghullámokká.

• Elektrodinamikus hangszórók:

  A leggyakoribb típus. Egy mágneses mezőben elhelyezkedő tekercs (lengőtekercs) az elektromos jel hatására rezeg, és a hozzá erősített membránnal együtt hanghullámokat gerjeszt.

  Alkalmazás: Audio rendszerek, fejhallgatók, telefonok, riasztók.

• Piezoelektromos hangszórók (piezók):

  A piezoelektromos anyagok elektromos feszültség hatására deformálódnak, és ezáltal hangot keltenek. Kis méretűek, olcsók és kis fogyasztásúak, de hangminőségük korlátozott.

  Alkalmazás: Csipogók, riasztók, játékok, orvosi eszközök.

Világítóeszközök

Elektromos energiát fénnyé alakítanak.

• LED-ek (Light Emitting Diode):

  Félvezető alapú eszközök, amelyek fényt bocsátanak ki, amikor elektromos áram folyik át rajtuk. Energiatakarékosak, hosszú élettartamúak és sokféle színben kaphatók.

  Alkalmazás: Világítás, kijelzők, jelzőfények, optikai kommunikáció, autóipari világítás.

• Lézerdiódák:

  Koherens fényt bocsátanak ki. Precíziós alkalmazásokban használatosak.

  Alkalmazás: Vonalkód olvasók, CD/DVD/Blu-ray lejátszók, lézernyomtatók, optikai kommunikáció, orvosi lézeres kezelések.

Fűtőelemek

Elektromos energiát hővé alakítanak ellenállásfűtés elvén.

• Ellenállás-fűtőelemek:

  Magas ellenállású anyagokból (pl. nikkel-króm ötvözet) készülnek, amelyek áram hatására felmelegszenek.

  Alkalmazás: Sütők, vízforralók, hajszárítók, ipari kemencék, HVAC rendszerek.

Piezoelektromos aktuátorok

Elektromos feszültség hatására rendkívül kis, de nagyon pontos mechanikai elmozdulást végeznek.

Alkalmazás: Precíziós pozicionálás (nanopozicionálás), autofókusz lencsék, tintasugaras nyomtatófejek, ultrahangos képalkotó eszközök.

A Jelátalakítók Alkalmazási Területei

A jelátalakítók széleskörű elterjedtsége és sokoldalúsága miatt szinte nincs olyan iparág vagy technológiai terület, ahol ne játszanának kulcsszerepet. Az alábbiakban bemutatunk néhány kiemelt alkalmazási területet.

Ipari Automatizálás és Robotika

Az ipari automatizálás gerincét a szenzorok és aktuátorok hálózata adja. A robotok, automatizált gépsorok és folyamatszabályozó rendszerek működése elképzelhetetlen nélkülük.

• Robotika: Pozícióérzékelők (enkóderek) a robotkarok ízületeiben, erőérzékelők a megfogókban, proximity szenzorok az akadályérzékelésre, kamerák a látás alapú navigációhoz és minőségellenőrzéshez. A motorok (szervo- és léptetőmotorok) biztosítják a robotok mozgását.
• Folyamatszabályozás: Hőmérséklet-, nyomás-, áramlás- és szintérzékelők monitorozzák a kémiai, élelmiszeripari vagy gyógyszergyártási folyamatok paramétereit. Szolenoid és motoros szelepek, valamint szivattyúk szabályozzák a folyadékok és gázok áramlását.
• Minőségellenőrzés: Optikai szenzorok, kamerák, lézeres távolságmérők ellenőrzik a termékek méretét, alakját, felületi hibáit.
• Gyártósorok: Közelségérzékelők detektálják a munkadarabok jelenlétét, léptetőmotorok mozgatják a szállítószalagokat, aktuátorok végzik az összeszerelési műveleteket.

Orvosi Technológia és Egészségügy

Az orvosi eszközök és diagnosztikai berendezések nagymértékben támaszkodnak a jelátalakítókra a pontos mérések és beavatkozások érdekében.

• Diagnosztika:
  • Hőmérséklet-érzékelők: Testhőmérséklet mérése.
  • Nyomásérzékelők: Vérnyomásmérés, infúziós pumpák nyomásának monitorozása.
  • Képalkotás: Ultrahangos transzducerek (hanghullámokat alakítanak képpé és fordítva), MRI szkennerek (mágneses mezőket használnak).
  • Gázérzékelők: Légzési gázok (O2, CO2) monitorozása altatás során.
  • Bioérzékelők: Kémiai jelátalakítók, amelyek specifikus biológiai molekulákat (pl. glükóz) detektálnak.
• Terápiás eszközök:
  • Inzulinpumpák: Precíziós motorok adagolják az inzulint.
  • Lézeres sebészet: Lézerdiódák a szövetek vágására vagy koagulálására.
  • Hallókészülékek: Mikrofonok (hangot elektromos jellé), hangszórók (elektromos jelet hanggá).
  • Mesterséges szervek: Szívritmus-szabályzók, művégtagok, amelyekben szenzorok és aktuátorok működnek együtt.

Autóipar

A modern autók tele vannak jelátalakítókkal, amelyek a motorvezérléstől a biztonsági rendszerekig szinte minden funkciót támogatnak.

• Motorvezérlés: Hőmérséklet-érzékelők (motorolaj, hűtőfolyadék), nyomásérzékelők (üzemanyag, olaj, szívócső), oxigénérzékelők (lambda szonda), fordulatszám-érzékelők (főtengely, vezérműtengely). Üzemanyag-befecskendezők (szolenoid aktuátorok).
• Biztonsági rendszerek: ABS (kerékfordulatszám-érzékelők), ESP (gyorsulásmérők, giroszkópok), légzsákrendszerek (ütközésérzékelők). Parkolási szenzorok (ultrahangos, radar).
• Kényelmi funkciók: Ülésfoglaltság-érzékelők, esőérzékelők (optikai), fényszenzorok (automatikusan kapcsolódó világítás).
• Elektromos és hibrid járművek: Akkumulátor-hőmérséklet és töltöttségi állapot szenzorok, elektromos motorok és generátorok.

Fogyasztói Elektronika

A mindennapi elektronikus eszközökben is rengeteg jelátalakító található, amelyek a felhasználói élményt javítják.

• Okostelefonok és tabletek: Mikrofonok, hangszórók, kamerák (CCD/CMOS), gyorsulásmérők, giroszkópok (képernyő elforgatása, játékok), fényérzékelők (kijelző fényerejének automatikus szabályozása), proximity szenzorok (hívás közbeni kikapcsolás), GPS (pozícióérzékelő). Rezgőmotorok.
• Okosotthon és viselhető eszközök: Hőmérséklet-, páratartalom-, mozgásérzékelők (okos termosztátok, riasztók), fényérzékelők (okos világítás). Pulzusmérők (optikai), gyorsulásmérők (lépésszámláló) okosórákban.
• Játékvezérlők: Gyorsulásmérők, giroszkópok, rezgőmotorok (haptikus visszajelzés).

Környezetvédelem és Meteorológia

A környezeti paraméterek monitorozása elengedhetetlen a környezetvédelem és az időjárás előrejelzés szempontjából.

• Levegőminőség-monitorozás: Gázérzékelők (CO, CO2, NO2, O3, PM2.5), páratartalom- és hőmérséklet-érzékelők.
• Vízminőség-monitorozás: pH-érzékelők, vezetőképesség-érzékelők, turbiditás (zavarosság) érzékelők.
• Meteorológiai állomások: Hőmérséklet-érzékelők, páratartalom-érzékelők, szélsebesség- és irányérzékelők (anemométerek), légnyomás-érzékelők.

Repüléstechnika és Űrkutatás

A repülőgépek és űrhajók rendkívül komplex rendszerek, amelyek precíz és megbízható jelátalakítókat igényelnek.

• Navigáció és irányítás: Giroszkópok, gyorsulásmérők, GPS vevők, légnyomás-érzékelők (magasságmérő), sebességmérők (Pitot-cső).
• Rendszermonitoring: Üzemanyag-szint érzékelők, hőmérséklet-érzékelők a motorokban, nyomásérzékelők a hidraulikus rendszerekben.
• Kommunikáció: Antennák (RF jelátalakítók).

Jelátalakítók Kiválasztása és Tervezési Szempontok

Egy adott alkalmazáshoz megfelelő jelátalakító kiválasztása komplex feladat, amely számos tényező alapos mérlegelését igényli. A optimalizált rendszer tervezéséhez elengedhetetlen a kulcsfontosságú paraméterek ismerete és összehasonlítása.

Teljesítményjellemzők

• Pontosság (Accuracy): A mért érték és a valódi érték közötti maximális eltérés. Ez az egyik legkritikusabb paraméter, amely magában foglalja a linearitást, a hiszterézist, a felbontást és a kalibrációs hibákat.
• Felbontás (Resolution): A legkisebb változás a mért fizikai mennyiségben, amelyet az érzékelő még képes detektálni és kimeneti jellé alakítani. Magas felbontás precízebb méréseket tesz lehetővé.
• Mérési tartomány (Measurement Range / Span): Az a minimális és maximális érték közötti tartomány, amelyet az érzékelő pontosan képes mérni.
• Linearitás (Linearity): Mennyire egyenes a kapcsolat a bemeneti fizikai mennyiség és a kimeneti elektromos jel között. Az ideális jelátalakító lineáris kimenettel rendelkezik, ami egyszerűsíti a jelfeldolgozást. A nem-linearitást kompenzálni kell.
• Hiszterézis (Hysteresis): Azt írja le, hogy a kimeneti jel eltér-e attól függően, hogy a bemeneti mennyiség növekvő vagy csökkenő irányból közelíti meg az adott értéket. Ideális esetben a hiszterézis nulla.
• Érzékenység (Sensitivity): A kimeneti jel változása a bemeneti fizikai mennyiség egységnyi változására. Például mV/°C hőmérséklet-érzékelők esetén. Magas érzékenység gyenge jelek detektálását teszi lehetővé.
• Válaszidő (Response Time): Mennyi idő alatt éri el a kimeneti jel a végső értékének egy bizonyos százalékát (pl. 90%), miután a bemeneti fizikai mennyiség hirtelen megváltozott. Kritikus a gyorsan változó folyamatok mérésénél.
• Stabilitás (Stability): Az érzékelő azon képessége, hogy kimeneti jele idővel változatlan maradjon, ha a bemeneti mennyiség állandó. A hosszú távú stabilitás fontos a kalibrációs intervallumok meghatározásában.
• Zaj (Noise): A kimeneti jelben megjelenő véletlenszerű, nem kívánt ingadozások. A zaj befolyásolja a felbontást és a pontosságot.

Környezeti Feltételek

A jelátalakító működési környezete alapvetően befolyásolja a választást.

• Hőmérséklet: Az érzékelőnek képesnek kell lennie működni a környezeti hőmérséklet-tartományban, és a hőmérséklet-eltolódását is figyelembe kell venni.
• Páratartalom: Magas páratartalom korróziót, rövidzárlatot vagy a dielektromos tulajdonságok megváltozását okozhatja.
• Rezgés és Ütésállóság: Mechanikailag igényes környezetben (pl. járművek, ipari gépek) robusztus, rezgésálló jelátalakítókra van szükség.
• Kémiai expozíció: Korrozív gázok vagy folyadékok jelenléte speciális, ellenálló anyagokból készült érzékelőket tesz szükségessé.
• Elektromágneses interferencia (EMI/RFI): Az erős elektromágneses mezők befolyásolhatják az érzékelő kimenetét. Árnyékolás, szűrés és megfelelő kábelezés szükséges.

Egyéb Szempontok

• Költség (Cost): A jelátalakító ára, valamint a beépítési és karbantartási költségek.
• Élettartam (Lifetime): Az eszköz várható működési ideje, mielőtt meghibásodik vagy jelentősen romlik a teljesítménye.
• Interfész és Kompatibilitás: Hogyan csatlakozik az érzékelő a vezérlőrendszerhez? Analóg (feszültség, áram) vagy digitális (I2C, SPI, UART, Modbus, Ethernet/IP) kimenet? Kompatibilis-e a meglévő rendszerekkel?
• Méret és Tömeg: Különösen fontos a helyszűke (pl. orvosi implantátumok, miniatűr robotok) vagy a súlykorlátok (pl. drónok) esetén.
• Teljesítményfelvétel: Különösen akkumulátoros vagy energiagyűjtő rendszerek esetén.
• Kalibráció és Karbantartás: Mennyire könnyű az érzékelőt kalibrálni, és milyen gyakran igényel karbantartást?

A Jelátalakítók Jövője és Trendek

A jelátalakítók technológiája folyamatosan fejlődik, és számos izgalmas trend formálja a jövőjüket. Ezek a fejlesztések még intelligensebbé, kompaktabbá és sokoldalúbbá teszik őket, ami új alkalmazási lehetőségeket nyit meg.

Miniaturizálás és Integráció

A MEMS (Micro-Electro-Mechanical Systems) technológia forradalmasította a szenzorok gyártását, lehetővé téve rendkívül kis méretű, nagy teljesítményű eszközök létrehozását. Ez a trend folytatódik, és egyre több funkciót integrálnak egyetlen chipbe.

• MEMS szenzorok: Gyorsulásmérők, giroszkópok, nyomásérzékelők, mikrofonok már széles körben elérhetők MEMS formában, és okostelefonoktól az autóiparig mindenhol megtalálhatók.
• System-in-Package (SiP) és System-on-Chip (SoC) megoldások: A szenzorok, jelfeldolgozó áramkörök, kommunikációs modulok és akár mikrokontrollerek integrálása egyetlen tokozásba csökkenti a méretet, a költséget és a komplexitást.

Vezeték Nélküli Technológiák és IoT (Internet of Things)

A vezeték nélküli kommunikáció (Bluetooth, Wi-Fi, Zigbee, LoRa, 5G) integrálása a jelátalakítókba lehetővé teszi az adatok gyűjtését nehezen hozzáférhető vagy mozgó helyekről anélkül, hogy bonyolult kábelezésre lenne szükség. Ez az IoT paradigmájának alapja, ahol eszközök milliói kommunikálnak egymással és a felhővel.

• Vezeték nélküli szenzorhálózatok (WSN): Szenzorok elszórt hálózatai, amelyek vezeték nélkül kommunikálnak, lehetővé téve nagy területek (pl. mezőgazdasági területek, városi infrastruktúra) monitorozását.
• Edge Computing: A jelfeldolgozás egyre inkább az érzékelőkhöz közelebb történik (az „edge”-en), csökkentve az adatátviteli igényt és a késleltetést.

Mesterséges Intelligencia (AI) és Gépi Tanulás (Machine Learning) Integráció

Az AI és a gépi tanulás algoritmusok beépítése a jelátalakítókba vagy a hozzájuk kapcsolódó jelfeldolgozó egységekbe lehetővé teszi az „okos szenzorok” (Smart Sensors) megjelenését. Ezek a szenzorok képesek:

• Adatok előzetes feldolgozására és szűrésére, csak a releváns információ továbbítására.
• Anomáliák felismerésére és előrejelző karbantartási feladatok támogatására.
• Önkalibrációra és adaptív működésre a változó környezeti feltételekhez.
• Komplex mintázatok felismerésére (pl. hangfelismerés, gesztusvezérlés).

Energiagyűjtés (Energy Harvesting)

A vezeték nélküli és elszórtan elhelyezkedő szenzorok működtetéséhez az energiagyűjtés (pl. rezgésből, hőmérséklet-különbségből, fényből) kulcsfontosságúvá válik. Ez lehetővé teszi az elemcserét nem igénylő, gyakorlatilag végtelen élettartamú szenzorok létrehozását, csökkentve a karbantartási költségeket és a környezeti terhelést.

Anyagtudományi Áttörések

Az új anyagok (pl. grafén, nanotechnológiai anyagok, intelligens polimerek) fejlesztése új generációs jelátalakítók megjelenéséhez vezet, amelyek nagyobb érzékenységgel, szelektivitással, stabilitással és szélesebb működési tartományokkal rendelkeznek.

Ezek a trendek együttesen egy olyan jövőt vetítenek előre, ahol a jelátalakítók még inkább beépülnek a mindennapi életünkbe és az ipari folyamatokba, hozzájárulva az okosabb, hatékonyabb és fenntarthatóbb rendszerek kialakításához. A jelátalakítók, mint az energiaátalakítás mesterei, továbbra is a technológiai fejlődés élvonalában maradnak.
