Hálózati topológia definíciója és típusainak magyarázata

A modern digitális világ alapkövei a hálózatok, amelyek lehetővé teszik az adatok áramlását, a kommunikációt és az erőforrások megosztását. Ezen hálózatok felépítésének és elrendezésének megértése kulcsfontosságú mind a tervezés, mind az üzemeltetés szempontjából. Ebben a kontextusban kap kiemelt szerepet a hálózati topológia, amely nem más, mint a hálózatban lévő eszközök és az azokat összekötő kábelek fizikai vagy logikai elrendezése. Ez a struktúra határozza meg, hogyan kommunikálnak egymással a hálózati elemek, hogyan áramlanak az adatok, és milyen mértékben képes a rendszer ellenállni a meghibásodásoknak.

A topológia kiválasztása messzemenő hatással van a hálózat teljesítményére, megbízhatóságára, skálázhatóságára és költségeire. Egy jól megválasztott topológia optimalizálhatja az adatátvitelt, minimalizálhatja a késleltetést, és egyszerűsítheti a hibaelhárítást. Ezzel szemben egy rosszul tervezett struktúra szűk keresztmetszetekhez, gyakori leállásokhoz és magas karbantartási költségekhez vezethet. Ezért elengedhetetlen a különböző topológiai típusok alapos ismerete, előnyeik és hátrányaik megértése, valamint annak felismerése, hogy melyik forgatókönyvben melyik megoldás a legmegfelelőbb.

Ez a cikk részletesen bemutatja a hálózati topológia fogalmát, különbséget tesz a fizikai és logikai topológia között, majd mélyrehatóan elemzi a leggyakoribb topológiai típusokat: a busz, csillag, gyűrű, fa, háló és hibrid topológiákat. Kitérünk az egyes típusok működési elvére, technikai jellemzőire, valamint azokra a tényezőkre, amelyek befolyásolják a topológia kiválasztását a valós életben. A cél az, hogy a szakmai anyagok iránt érdeklődők és a gyakorlati szakemberek egyaránt átfogó képet kapjanak erről a fundamentális hálózati koncepcióról.

A hálózati topológia alapjai: Miért kulcsfontosságú a hálózatok tervezésében?

A hálózati topológia nem csupán egy elméleti fogalom, hanem a hálózattervezés egyik legfontosabb sarokköve. Meghatározza, hogyan kapcsolódnak egymáshoz az eszközök, és milyen útvonalakon közlekednek az adatok. Ennek megértése nélkülözhetetlen egy hatékony, megbízható és skálázható hálózat kiépítéséhez. A topológia választása befolyásolja a hálózat inicializálási költségeit, a karbantartás összetettségét, a hibatűrő képességet és a potenciális teljesítményt.

A hálózatok, legyenek azok helyi hálózatok (LAN-ok), nagytávolságú hálózatok (WAN-ok) vagy akár adatközponti infrastruktúrák, mind valamilyen topológiai elrendezés szerint működnek. Ez az elrendezés nemcsak az eszközök fizikai elhelyezkedését, hanem a köztük lévő logikai kapcsolatokat is magában foglalja. A helyes topológia kiválasztása hozzájárul a hálózati erőforrások optimális kihasználásához és a felhasználói élmény javításához.

Fizikai és logikai topológia különbsége

A hálózati topológiát két fő kategóriába sorolhatjuk: fizikai topológia és logikai topológia. Bár szorosan összefüggnek, mégis lényeges különbségek vannak közöttük, amelyek megértése elengedhetetlen a hálózatok átfogó elemzéséhez.

A fizikai topológia az eszközök és a kábelezés valós, kézzelfogható elrendezésére vonatkozik. Ez írja le, hogyan vannak fizikailag összekötve a számítógépek, szerverek, routerek és switchek. Például, ha egy irodában minden számítógép egy központi switchhez csatlakozik UTP kábelekkel, akkor ez egy fizikai csillag topológiát valósít meg. A fizikai topológia közvetlenül befolyásolja a kábelezés költségeit, a telepítés bonyolultságát és a fizikai hibaelhárítás módját.

Ezzel szemben a logikai topológia azt írja le, hogyan áramlanak az adatok a hálózaton belül, függetlenül az eszközök fizikai elhelyezkedésétől. Ez inkább a hálózati protokollok és az adatátviteli mechanizmusok által meghatározott útvonalakra vonatkozik. Például, egy fizikailag csillag topológiában elrendezett Ethernet hálózat logikailag egy busz topológiaként működik, ahol minden eszköz megosztja ugyanazt a médiumot (azaz a switch portjait). Egy token ring hálózat fizikailag lehet csillag elrendezésű, de logikailag gyűrűként funkcionál, ahol az adatok egy token segítségével, meghatározott sorrendben áramlanak. A logikai topológia a hálózati szoftverek és protokollok működését tükrözi.

„A fizikai topológia a hálózat „csontváza”, míg a logikai topológia a „vérkeringése”. Mindkettő elengedhetetlen a rendszer működéséhez, de különböző szempontokból vizsgálják a kapcsolatokat és az adatforgalmat.”

A topológia szerepe a hálózati teljesítményben és megbízhatóságban

A topológia kiválasztása alapvetően meghatározza a hálózat teljesítményét és megbízhatóságát. A teljesítmény szempontjából a topológia befolyásolja az adatátviteli sebességet, a késleltetést és a hálózati torlódások kezelését. Egy jól megválasztott topológia minimalizálhatja a felesleges adatforgalmat és optimalizálhatja az erőforrások elosztását.

A megbízhatóság szempontjából a topológia határozza meg, hogy a hálózat mennyire ellenálló a hibákkal szemben. Egy redundáns útvonalakat biztosító topológia (például a háló topológia) képes fenntartani a szolgáltatást egy-egy eszköz vagy kábel meghibásodása esetén is. Ezzel szemben egyetlen ponton meghibásodó topológia (például a busz topológia) teljes hálózati leállást okozhat. A megbízhatóság magában foglalja a hibatűrő képességet és a helyreállíthatóságot, amelyek mindkét tényező szorosan kapcsolódik a választott topológiához.

A topológia tehát nem csupán egy vizuális elrendezés, hanem egy stratégiai döntés, amely hosszú távon befolyásolja a hálózat működését és az üzleti folyamatok folytonosságát. A következő szakaszokban részletesen megvizsgáljuk a leggyakoribb topológiai típusokat, feltárva azok egyedi jellemzőit és alkalmazási területeit.

A busz topológia: Egyszerű, de korlátozott megoldás

A busz topológia, más néven vonalas vagy gerinc topológia, az egyik legegyszerűbb és történelmileg az egyik legkorábbi hálózati elrendezés. Ebben a felépítésben minden eszköz egyetlen, közös kommunikációs kábelhez, az úgynevezett buszhoz (gerincvezetékhez) csatlakozik. Az adatcsomagok a buszon keresztül haladnak mindkét irányba, és minden eszköz látja az összes adatforgalmat, de csak azokat a csomagokat dolgozza fel, amelyek a saját címére vannak címezve.

Ez a topológia rendkívül költséghatékony volt a kezdeti hálózatok idején, mivel minimális kábelezést igényelt. Azonban a modern hálózati igényekhez képest jelentős korlátokkal rendelkezik, amelyek miatt ma már ritkán alkalmazzák új telepítésekben, inkább csak történelmi vagy speciális, kis méretű rendszerekben találkozhatunk vele.

Működési elv és komponensek

A busz topológia működési elve a megosztott médium koncepcióján alapul. Amikor egy eszköz adatot küld, az a buszon keresztül jut el a többi eszközhöz. Mivel minden eszköz ugyanazt a médiumot használja, szükség van egy mechanizmusra az ütközések elkerülésére, amikor több eszköz próbál egyszerre adatot küldeni. Erre a célra gyakran a CSMA/CD (Carrier Sense Multiple Access with Collision Detection) protokollt használták, különösen az Ethernet hálózatok korai verzióiban.

A busz topológia alapvető komponensei a következők:

• Gerincvezeték (Bus Cable): Ez a fő kábel, amelyhez az összes hálózati eszköz csatlakozik. Hagyományosan koaxiális kábeleket (például 10Base2 vagy 10Base5 Ethernet) használtak erre a célra.
• Csatlakozók (T-csatlakozók): Ezekkel az adapterekkel kapcsolódnak az egyes munkaállomások a gerincvezetékhez.
• Végződések (Terminátorok): A busz kábel mindkét végén egy-egy végződésre van szükség. Ezek elnyelik az elektromos jeleket, megakadályozva, hogy azok visszaverődjenek a kábelen, ami jeltorzulást és ütközéseket okozna.
• Hálózati interfész kártyák (NIC): Minden eszközben lévő kártya, amely lehetővé teszi a hálózati kapcsolódást.

Az adatátvitel során, ha egy eszköz adatot küld, az jeleket bocsát ki a buszra. Ezek a jelek mindkét irányba terjednek a gerincvezetéken, amíg el nem érik a terminátorokat. Minden csatlakoztatott eszköz figyeli a buszt, és ha felismeri a saját címére érkező adatcsomagot, akkor feldolgozza azt. A megosztott médium miatt a sávszélesség megoszlik az összes eszköz között, ami korlátozza a hálózat teljesítményét nagy terhelés esetén.

Előnyök és hátrányok

A busz topológia, bár egyszerű, számos korláttal bír. Érdemes részletesen megvizsgálni mind az előnyeit, mind a hátrányait.

Előnyök:

• Költséghatékony kábelezés: Mivel csak egyetlen gerincvezetékre van szükség, a kábelezési költségek viszonylag alacsonyak, különösen kis hálózatok esetén.
• Egyszerű telepítés: A struktúra viszonylag egyszerűen telepíthető kis hálózatoknál, kevés eszközzel.
• Kisebb helyigény: Kevesebb kábelt igényel, ami kevesebb helyet foglal el a falakban vagy a padló alatt.

Hátrányok:

• Alacsony megbízhatóság: A legkritikusabb hátránya, hogy a gerincvezeték bármely pontján bekövetkező hiba (pl. szakadás) a teljes hálózat leállását okozza. Nincs redundancia.
• Nehéz hibaelhárítás: A hiba helyének lokalizálása a gerincvezetéken rendkívül bonyolult lehet, mivel a hiba bárhol felléphet, és az egész hálózatot érinti.
• Korlátozott skálázhatóság: A hálózat méretének növelése nehézkes. Minél több eszköz csatlakozik, annál nagyobb a hálózati forgalom, a torlódás és az ütközések valószínűsége, ami jelentősen rontja a teljesítményt.
• Alacsony teljesítmény: A megosztott sávszélesség miatt a hálózati teljesítmény romlik a felhasználók számának növekedésével.
• Biztonsági aggályok: Mivel minden eszköz látja az összes adatforgalmat, a busz topológia kevésbé biztonságos, mint más típusok, és könnyebben lehallgatható (bár ez a modern switchekkel már kevésbé releváns).

Alkalmazási területek

A busz topológia, a fent említett hátrányai miatt, ma már nagyon ritkán használatos új, nagy teljesítményű hálózatok kiépítésére. Főleg a történelmi hálózatokban találkozhatunk vele, például a korai Ethernet implementációkban (10Base2, 10Base5). Néhány speciális, kis méretű vagy beágyazott rendszerben, ahol az egyszerűség és a költséghatékonyság a legfontosabb szempont, még előfordulhat. Például, bizonyos ipari vezérlőrendszerekben vagy szenzorhálózatokban, ahol a kommunikációs igények minimálisak és a megbízhatósági kritériumok eltérőek lehetnek, még alkalmazhatják. Azonban az általános irodai vagy otthoni hálózatokban már teljesen felváltották a modernebb és megbízhatóbb topológiák, mint például a csillag.

A csillag topológia: A modern hálózatok gerince

A csillag topológia az egyik legelterjedtebb és legnépszerűbb hálózati elrendezés napjainkban. Ebben a felépítésben minden hálózati eszköz (munkaállomás, szerver, nyomtató stb.) egy külön kábellel csatlakozik egy központi eszközhöz. Ez a központi eszköz általában egy switch (kapcsoló) vagy régebben egy hub (elosztó), amely a hálózat „központjában” helyezkedik el, és az összes kommunikáció rajta keresztül zajlik.

A csillag topológia népszerűségét annak köszönheti, hogy számos előnnyel rendelkezik a busz topológiával szemben, különösen a megbízhatóság, a teljesítmény és a skálázhatóság terén. Szinte minden modern helyi hálózat (LAN) ezt a fizikai topológiát alkalmazza, legyen szó otthoni, irodai vagy vállalati környezetről.

Központi csomópont szerepe

A csillag topológia kulcsfontosságú eleme a központi csomópont. Ez az eszköz felelős az adatok fogadásáért az egyik csatlakoztatott eszköztől, majd azok továbbításáért a célállomás felé. A központi csomópont típusa jelentősen befolyásolja a hálózat működését és teljesítményét:

• Hub (Elosztó): Egy passzív eszköz, amely egyszerűen továbbítja a beérkező adatokat az összes többi portjára. Ez azt jelenti, hogy minden eszköz megkapja az összes adatforgalmat, ami ütközésekhez és alacsonyabb teljesítményhez vezethet. A hubok lényegében logikai busz topológiát hoznak létre fizikailag csillag elrendezésben. Ma már szinte teljesen kiszorították őket a switchek.
• Switch (Kapcsoló): Egy intelligensebb eszköz, amely MAC-címek alapján képes megkülönböztetni a csatlakoztatott eszközöket. Amikor adatot kap, csak annak a portnak továbbítja, amelyen a célállomás található. Ez jelentősen csökkenti az ütközéseket és javítja a hálózati teljesítményt, mivel az egyes eszközök dedikált sávszélességet kapnak a switch-hez. A switchek logikai szempontból dedikált kapcsolatokat hoznak létre a kommunikáló eszközök között.

A központi csomópont a hálózat egyetlen meghibásodási pontja is lehet. Ha a hub vagy a switch meghibásodik, az egész hálózat leáll. Ezt a kockázatot azonban gyakran csökkentik redundáns eszközökkel vagy magas rendelkezésre állású (HA) megoldásokkal.

Működés és adatátvitel

A csillag topológiában az adatátvitel mindig a központi csomóponton keresztül történik. Amikor egy eszköz adatot küld, azt először a switch (vagy hub) felé továbbítja. A switch ezután megvizsgálja az adatcsomag célcímét, és csak annak a portnak küldi el, amelyen a célállomás található. Ez a dedikált kapcsolati mechanizmus biztosítja, hogy a hálózaton belüli kommunikáció hatékonyabb és biztonságosabb legyen, mint a busz topológiában.

Például, ha a „A” számítógép adatot küld a „B” számítógépnek, az adat először az „A” számítógép és a switch közötti kábelen halad. A switch feldolgozza az adatot, majd továbbítja a „B” számítógép és a switch közötti kábelen. A többi eszköz nem látja ezt a kommunikációt, kivéve ha egy hubot használnak központi eszközként, vagy ha a switch speciális konfigurációval (pl. port mirroring) rendelkezik.

Előnyök és hátrányok részletesen

A csillag topológia széles körű elterjedtsége nem véletlen, számos előnnyel jár a modern hálózatok számára.

Előnyök:

• Magas megbízhatóság és hibatűrő képesség: Ha egy eszköz vagy az azt a központi csomóponthoz csatlakoztató kábel meghibásodik, az csak az adott eszközt érinti, a hálózat többi része zavartalanul működik tovább. Ez jelentősen megkönnyíti a hibaelhárítást és a hálózat rendelkezésre állásának fenntartását.
• Egyszerű hibaelhárítás: A hiba forrásának azonosítása viszonylag egyszerű. Ha egy eszköz nem kommunikál, a probléma valószínűleg az adott eszközben, annak kábelezésében vagy a switch portjában van. A switch állapotjelző LED-jei is segítenek a gyors diagnózisban.
• Könnyű telepítés és bővíthetőség: Új eszközök hozzáadása egyszerűen megoldható egy szabad portra történő csatlakoztatással a központi switch-en. Ez nem zavarja a meglévő hálózati forgalmat. A hálózat mérete a switch portjainak számával és további switchek hozzáadásával könnyen növelhető.
• Jobb teljesítmény: A switchek használata dedikált sávszélességet biztosít az egyes eszközöknek (pont-pont kapcsolat a switch-csel), minimalizálva az ütközéseket és optimalizálva az adatátvitelt. Ez különösen előnyös nagy forgalmú hálózatokban.
• Fokozott biztonság: Mivel a switch csak a célállomásnak továbbítja az adatokat, a hálózati forgalom kevésbé könnyen lehallgatható, mint a busz topológiában.

Hátrányok:

• A központi csomópont meghibásodása kritikus: Ha a központi switch meghibásodik, az egész hálózat működése leáll. Ez az egyetlen meghibásodási pont jelentős kockázatot jelenthet.
• Magasabb kábelezési költségek: Minden eszköznek saját kábellel kell csatlakoznia a központi csomóponthoz, ami több kábelt és hosszabb kábelhosszakat jelenthet, mint például a busz topológia esetén.
• Központi eszköz költsége: A switchek (különösen a nagyobb portszámú vagy menedzselhető típusok) költségesebbek lehetnek, mint a busz topológia egyszerűbb komponensei.
• Kábelhossz korlátozások: Az Ethernet szabványok meghatározzák a kábelhossz maximális korlátait (pl. 100 méter UTP kábel esetén), ami befolyásolhatja az eszközök elhelyezését a központi switch-hez képest.

Gyakori felhasználási módok

A csillag topológia a leggyakoribb fizikai elrendezés a mai helyi hálózatokban (LAN-okban), legyen szó:

• Otthoni hálózatokról: A legtöbb otthoni router egy beépített switch-et tartalmaz, amelyhez a számítógépek, okostévék és egyéb eszközök csatlakoznak.
• Irodai környezetekről: Vállalatok és irodák hálózatai szinte kivétel nélkül csillag topológiát használnak, ahol az egyes munkaállomások a szekrényekben elhelyezett switchekhez kapcsolódnak.
• Iskolákról és egyetemekről: Az oktatási intézmények is ezt a modellt alkalmazzák a tantermek és irodák összekapcsolására.
• Adatközpontokról (részben): Bár az adatközpontok hálózatai sokkal komplexebbek és gyakran hibrid topológiákat használnak (például fa vagy háló alapú), az egyes szerverek és tárolók általában csillag kapcsolattal csatlakoznak a rack-en belüli vagy a rack-en kívüli switchekhez.

A csillag topológia rugalmassága, megbízhatósága és könnyű kezelhetősége miatt vált a modern hálózati infrastruktúrák alapértelmezett választásává. Azonban, ahogy látni fogjuk, nagyobb és komplexebb hálózatok esetén gyakran más topológiákkal kombinálva, hibrid formában alkalmazzák a maximális hatékonyság és redundancia elérése érdekében.

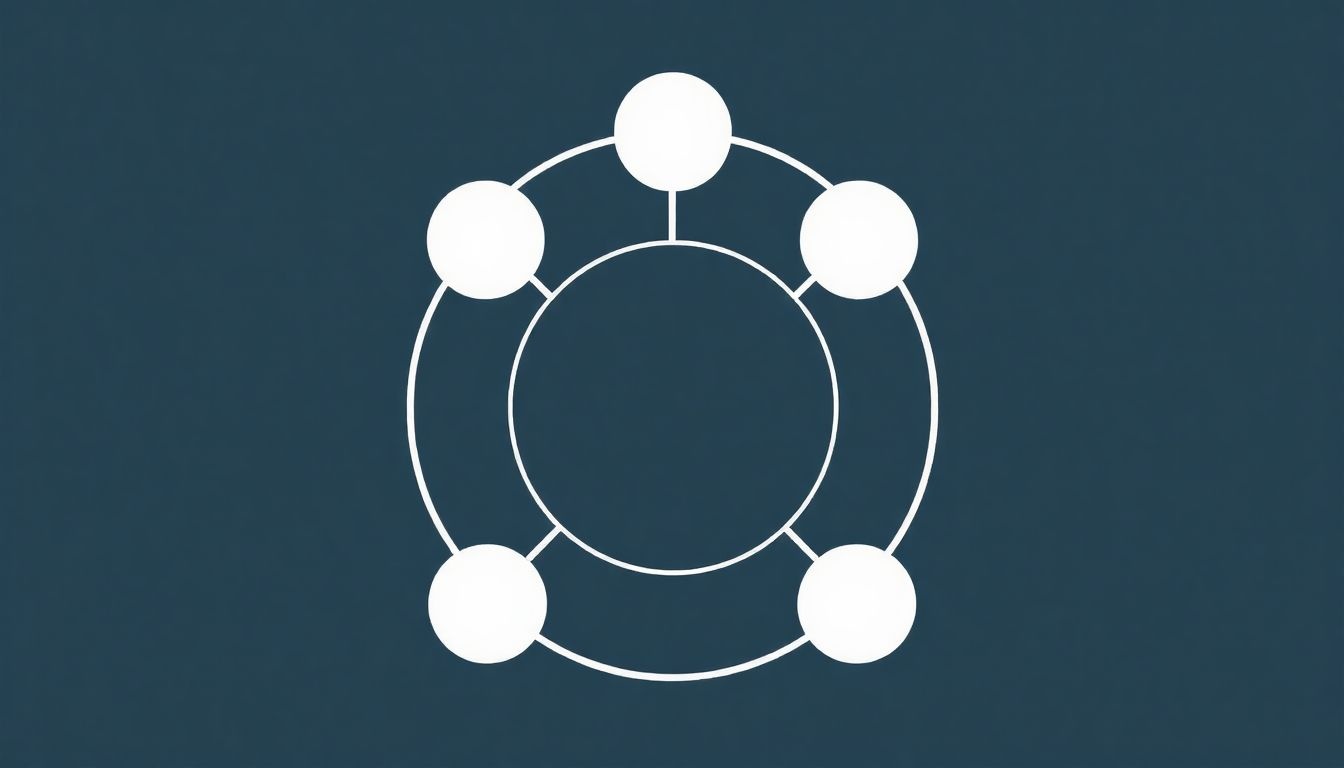

A gyűrű topológia: Adatáramlás körforgása

A gyűrű topológia egy olyan hálózati elrendezés, ahol minden eszköz pontosan két másik eszközhöz csatlakozik, egy zárt kör, vagyis egy gyűrű formájában. Az adatok egyetlen irányban áramlanak a gyűrűn, egyik eszközről a másikra, amíg el nem érik a célállomást. Ez a topológia hagyományosan a Token Ring hálózatokkal kapcsolódik össze, bár ma már ritkábban találkozunk vele, mint a csillag vagy busz topológiával.

A gyűrű topológia jellegzetessége az adatáramlás szigorú szabályozása, ami bizonyos előnyökkel jár, de egyúttal jelentős korlátokat is támaszt a megbízhatóság és a skálázhatóság terén.

Működési mechanizmus és token passing

A gyűrű topológia működésének alapja a token passing (token továbbítás) mechanizmus, különösen a Token Ring hálózatokban. Ez a módszer biztosítja, hogy egyszerre csak egy eszköz küldhessen adatot, elkerülve ezzel az ütközéseket és garantálva a hozzáférést a hálózathoz.

A működés a következőképpen zajlik:

1. Egy speciális adatcsomag, a token kering a gyűrűn egy előre meghatározott irányban (általában óramutató járásával megegyezően).
2. Amikor egy eszköz adatot szeretne küldeni, megvárja, amíg megkapja a tokent.
3. Miután megkapta a tokent, az eszköz „foglalt” állapotba helyezi azt, és hozzáfűzi a küldendő adatot (az adatok tartalmazzák a forrás és célállomás címét).
4. Az adatcsomag a tokennel együtt továbbhalad a gyűrűn, eszközről eszközre. Minden eszköz ellenőrzi, hogy az adat a saját címére érkezett-e.
5. Amikor az adatcsomag eléri a célállomást, a célállomás lemásolja az adatot, majd megjelöli a tokent, jelezve, hogy az adatot sikeresen fogadta.
6. A token az adatokkal együtt továbbhalad a gyűrűn, amíg vissza nem ér a küldő eszközhöz.
7. A küldő eszköz ellenőrzi a tokenen lévő jelzést, hogy az adat célba ért-e. Ezután felszabadítja a tokent, és újra a gyűrűre bocsátja, hogy más eszközök is használhassák.

Ez a szigorú hozzáférés-vezérlés garantálja az ütközésmentes adatátvitelt és kiszámítható késleltetést biztosít, ami előnyös lehet valós idejű alkalmazások számára.

Előnyök és hátrányok

A gyűrű topológia sajátos működési elve számos előnnyel és hátránnyal jár, amelyek meghatározzák alkalmazhatóságát.

Előnyök:

• Ütközésmentes adatátvitel: A token passing mechanizmusnak köszönhetően nincs adatütközés, ami stabil és kiszámítható teljesítményt eredményezhet.
• Magas sávszélesség-kihasználás: Mivel minden eszköz egyenlő eséllyel fér hozzá a hálózathoz, a sávszélesség hatékonyan kihasználható, különösen nagy terhelés esetén.
• Egyszerű hibaelhárítás (bizonyos esetekben): A token hiánya vagy a keringő token hibája könnyen észlelhető, és a hibás eszköz megtalálása viszonylag egyszerű lehet, ha a hálózat nem túl nagy.
• Jó teljesítmény magas terhelés esetén: Más megosztott médiumú rendszerekkel ellentétben (pl. busz), a teljesítmény nem romlik drámaian a terhelés növekedésével, mivel a hozzáférés szabályozott.

Hátrányok:

• Alacsony megbízhatóság: A gyűrű topológia rendkívül sérülékeny. Egyetlen kábel szakadása vagy egyetlen eszköz meghibásodása megszakítja a gyűrűt, és az egész hálózat működésképtelenné válik. Nincs beépített redundancia.
• Nehéz skálázhatóság: Új eszköz hozzáadása vagy meglévő eltávolítása megszakítja a gyűrűt, és ideiglenesen leállítja a hálózatot. Ez megnehezíti a bővítést és a karbantartást.
• Késleltetés a token miatt: Nagy hálózatokban, sok eszközzel a tokennek hosszú utat kell megtennie, ami késleltetést okozhat, különösen ha sok eszköz szeretne egyszerre adatot küldeni.
• Bonyolultabb telepítés: A gyűrű kialakítása és a token mechanizmus kezelése bonyolultabb lehet, mint egy egyszerű busz vagy csillag hálózat telepítése.
• Központosított hibapont: Bár a gyűrű elosztottnak tűnik, a token elvesztése vagy meghibásodása szintén leállíthatja az egész hálózatot, ha nincs rá megfelelő helyreállítási mechanizmus.

Történelmi és modern alkalmazások

A gyűrű topológia a Token Ring hálózatok révén vált ismertté, amelyeket az IBM fejlesztett ki az 1980-as években. Ezeket a hálózatokat széles körben alkalmazták vállalati környezetekben, különösen azokban, ahol a megbízható és kiszámítható adatátvitel kritikus volt, például bankokban vagy gyártóüzemekben.

Azonban az Ethernet technológia fejlődésével és a switchek megjelenésével a Token Ring és a gyűrű topológia népszerűsége jelentősen visszaesett. Az Ethernet hálózatok, különösen a csillag topológiával kombinálva, nagyobb sebességet, rugalmasságot és könnyebb skálázhatóságot kínáltak, alacsonyabb költségek mellett.

Ma már nagyon ritkán találkozunk tiszta gyűrű topológiával új telepítésekben. Néhány speciális alkalmazási területen azonban még előfordulhatnak módosított formái, például:

• SONET/SDH hálózatok: Ezek a nagy sebességű optikai gerinchálózatok gyakran használnak gyűrű alapú struktúrákat a redundancia és a magas rendelkezésre állás biztosítására. Kétirányú gyűrűket alkalmaznak, ahol a forgalom mindkét irányba haladhat, így egy hiba esetén is fenntartható a kapcsolat.
• Ipari vezérlőrendszerek (pl. EtherCAT): Bizonyos ipari automatizálási rendszerekben, ahol a valós idejű kommunikáció és a determinisztikus adatátvitel kulcsfontosságú, gyűrű alapú elrendezéseket alkalmaznak. Ezek azonban gyakran rendelkeznek beépített redundancia mechanizmusokkal a gyűrű egyetlen pontjának meghibásodása esetére.

Összességében a gyűrű topológia egy érdekes és történelmileg fontos hálózati elrendezés, amely a szabályozott adatáramlás előnyeit mutatta be. Azonban a modern hálózati igények és technológiák miatt szerepe jelentősen csökkent, és inkább speciális, vagy redundánsan kialakított rendszerekben találkozhatunk vele.

A fa topológia: Hierarchikus rendszerek felépítése

A fa topológia, más néven hierarchikus topológia, egy összetettebb hálózati elrendezés, amely a busz és a csillag topológiák kombinációjából jön létre. Lényegében több csillag topológiás hálózatot kapcsol össze egy központi buszhoz, vagy hierarchikusan egymás alá rendelt switchek segítségével. Ahogy a neve is sugallja, a hálózat egy fa szerkezetet alkot, ahol van egy gyökér (root) csomópont, ahonnan ágak (ágak) indulnak ki, és minden ág további ágakra oszlik, amíg el nem éri a leveleket (végpontokat, azaz a felhasználói eszközöket).

Ez a topológia kiválóan alkalmas nagy, összetett hálózatok felépítésére, ahol a skálázhatóság, a menedzselhetőség és a szegmentálás kulcsfontosságú szempontok. Gyakran alkalmazzák nagyvállalati hálózatokban és adatközpontokban.

A csillag és busz topológiák kombinációja

A fa topológia lényege abban rejlik, hogy a csillag topológia előnyeit (egyszerű hibaelhárítás, jó teljesítmény a helyi szegmensekben) ötvözi a busz topológia (vagy inkább egy gerincvezeték) skálázhatóságával. Két fő megközelítés létezik a fa topológia kialakítására:

1. Busz alapú gerinc: Ebben az esetben a központi „busz” egy gerincvezeték, amelyhez több csillag topológiás hálózat (azaz több switch és az azokhoz csatlakozó eszközök) kapcsolódik. A gerincvezeték szolgálja a fő adatátviteli útvonalat a különböző csillagok között.
2. Hierarchikus switchelrendezés: Ez a gyakoribb megközelítés. Itt a hálózat egy központi, nagy teljesítményű switch-ből (gyökér) indul, amelyhez további, alacsonyabb szintű switchek (elosztó réteg) csatlakoznak. Ezekhez az alacsonyabb szintű switchekhez csatlakoznak aztán a felhasználói eszközök (hozzáférési réteg), csillag topológia formájában. Ez a hierarchia lehetővé teszi a hálózati forgalom szegmentálását és a sávszélesség hatékonyabb elosztását.

A hierarchikus felépítés lehetővé teszi a hálózat logikai szegmentálását, például részlegek vagy emeletek szerint, ahol minden szegmens egy csillag topológiát alkot a saját switch-ével, és ezek a switchek csatlakoznak egy magasabb szintű switch-hez.

Skálázhatóság és menedzselhetőség

A fa topológia egyik legnagyobb előnye a kiváló skálázhatóság. Új eszközök vagy akár egész hálózati szegmensek (új csillag topológiák) könnyedén hozzáadhatók a meglévő struktúrához anélkül, hogy az jelentősen befolyásolná a hálózat egészét. Egyszerűen hozzá kell adni egy új switch-et egy meglévő „ágra”, vagy egy új ágat kell létrehozni a gerincvezetékhez vagy egy magasabb szintű switch-hez.

A menedzselhetőség is javul a hierarchikus felépítésnek köszönhetően. A hiba lokalizálása könnyebb, mivel a probléma általában egy adott ágra vagy szegmensre korlátozódik. A hálózati forgalom monitorozása és a konfigurációk kezelése is egyszerűbb, mivel a hálózat logikailag szegmentált, és a különböző rétegek (core, distribution, access) eltérő feladatokkal bírnak.

A fa topológia lehetővé teszi a hálózati erőforrások hatékonyabb elosztását is. A kritikus szerverek vagy a nagy sávszélességet igénylő alkalmazások elhelyezhetők a „gyökérhez” közelebb, míg a kevésbé kritikus eszközök távolabb, az ágak végén. Ez optimalizálja az adatútvonalakat és csökkenti a késleltetést.

Előnyök és hátrányok

Mint minden topológia, a fa topológia is rendelkezik specifikus előnyökkel és hátrányokkal.

Előnyök:

• Skálázhatóság: Nagyon könnyen bővíthető, új szegmensek hozzáadása egyszerű. Ideális nagy, növekvő hálózatokhoz.
• Egyszerű hibaelhárítás: A hibák lokalizálása viszonylag egyszerű, mivel a probléma általában egy adott ágra vagy alhálózatra korlátozódik.
• Központosított menedzsment: Bár a hálózat elosztott, a hierarchikus felépítés lehetővé teszi a központosított vezérlést és konfigurációt.
• Magas rendelkezésre állás (részlegesen): Egy ág meghibásodása csak az adott ágon lévő eszközöket érinti, a hálózat többi része működőképes marad.
• Rugalmas: Különböző típusú hálózati eszközök és kábelek használhatók a különböző rétegekben.

Hátrányok:

• A gyökér (központi switch/gerinc) meghibásodása kritikus: Ha a fő gerincvezeték vagy a legfelső szintű switch meghibásodik, az egész hálózat leáll. Ez egyetlen meghibásodási pontot jelent.
• Magasabb telepítési költségek: A nagyobb számú kábel és a több hálózati eszköz (switchek) miatt a telepítési költségek magasabbak lehetnek, mint az egyszerűbb topológiák esetén.
• Kábelezés bonyolultsága: A nagyobb hálózatok komplex kábelezési rendszert igényelnek, ami bonyolultabb tervezést és kivitelezést jelent.
• Teljesítmény korlátok a gyökérnél: Ha a gyökér csomópont túlterhelődik, az befolyásolhatja az egész hálózat teljesítményét. Ezért a gerincvezetéknek és a központi switcheknek nagy sávszélességgel kell rendelkezniük.

„A fa topológia a modern vállalati hálózatok gerince, amely a rugalmasságot és a skálázhatóságot ötvözi a megbízható adatátvitellel. Bár a kezdeti befektetés magasabb, a hosszú távú előnyök gyakran felülmúlják a költségeket.”

A fa topológia tehát egy rendkívül hatékony megoldás nagy, dinamikusan változó hálózati környezetek számára, ahol a modularitás és a hierarchikus felépítés kulcsfontosságú a hatékony működéshez és a jövőbeli bővítésekhez.

A háló topológia: Maximális redundancia és megbízhatóság

A háló topológia (más néven mesh topológia) a hálózati megbízhatóság és hibatűrő képesség csúcsa. Ebben az elrendezésben minden eszköz közvetlen kapcsolattal rendelkezik egy vagy több másik eszközhöz a hálózaton belül. A cél a redundáns útvonalak biztosítása az adatok számára, így egyetlen kábel vagy eszköz meghibásodása nem okozza a hálózat leállását. A háló topológiát két fő típusra oszthatjuk: teljes háló és részleges háló.

Ez a topológia rendkívül költséges és komplex a telepítés szempontjából, ezért általában csak ott alkalmazzák, ahol a maximális rendelkezésre állás és a folyamatos működés abszolút kritikus, mint például a gerinchálózatokban, adatközpontokban vagy távközlési rendszerekben.

Teljes háló topológia

A teljes háló topológia (full mesh) a leginkább redundáns hálózati elrendezés. Ebben a konfigurációban a hálózat minden eszköze közvetlenül csatlakozik az összes többi eszközhöz. Ha N számú eszköz van a hálózatban, akkor minden eszköznek N-1 darab kapcsolattal kell rendelkeznie, és a hálózatban összesen N*(N-1)/2 darab fizikai kapcsolat szükséges.

Például, ha 4 eszköz van a hálózatban, minden eszköznek 3 kapcsolattal kell rendelkeznie (összesen 4*3/2 = 6 kapcsolat). Ez a konfiguráció biztosítja a legmagasabb szintű hibatűrést, mivel minden eszközhöz több útvonalon is el lehet jutni. Ha egy kapcsolat meghibásodik, az adatok azonnal egy alternatív útvonalon keresztül továbbíthatók.

Részleges háló topológia

A részleges háló topológia (partial mesh) egy kompromisszumos megoldás, amely a teljes háló topológia redundanciáját igyekszik elérni, de kevesebb költséggel és bonyolultsággal. Ebben a konfigurációban nem minden eszköz csatlakozik közvetlenül az összes többi eszközhöz. Ehelyett csak a kritikusan fontos eszközök vagy csomópontok rendelkeznek több redundáns kapcsolattal, míg a kevésbé fontos eszközök kevesebb közvetlen kapcsolattal bírnak, vagy más topológiák (pl. csillag) részei.

A részleges háló topológia gyakran alkalmazott megoldás WAN hálózatokban, ahol a különböző városok közötti gerinchálózatok több útvonalon is kapcsolódnak egymáshoz, de az egyes helyi hálózatok (LAN-ok) belül csillag topológiát használnak. Ez optimalizálja a költségeket és a komplexitást, miközben fenntartja a magas rendelkezésre állást a kritikus útvonalakon.

Működési elv és útválasztás

A háló topológia működésének alapja az intelligens útválasztás. Mivel több lehetséges útvonal is létezik a forrás és a célállomás között, az útválasztó protokollok (pl. OSPF, EIGRP, BGP) feladata, hogy a legoptimálisabb (leggyorsabb, legkevésbé terhelt) útvonalat válasszák ki az adatok továbbítására. Hiba esetén ezek a protokollok gyorsan felismerik a megszakadt kapcsolatot, és automatikusan átirányítják a forgalmat egy alternatív, működő útvonalra.

Az útválasztó algoritmusok folyamatosan monitorozzák a hálózati állapotot, és dinamikusan frissítik az útválasztási táblákat, biztosítva a folyamatos és hatékony adatátvitelt még hálózati változások vagy hibák esetén is. Ez a dinamikus útválasztás a háló topológia egyik legfontosabb előnye.

Előnyök és hátrányok összehasonlítása

A háló topológia egyértelmű előnyökkel és hátrányokkal rendelkezik, amelyek befolyásolják alkalmazhatóságát.

Előnyök:

• Maximális megbízhatóság és hibatűrő képesség: A redundáns útvonalak miatt egyetlen kábel vagy eszköz meghibásodása nem okoz leállást. A hálózat továbbra is működőképes marad.
• Magas rendelkezésre állás: Ideális olyan alkalmazásokhoz, ahol a folyamatos működés kritikus (pl. adatközpontok, telekommunikáció).
• Könnyű hibaelhárítás: A hibák izolálhatók, és a hálózat többi része érintetlen marad. Az útválasztó protokollok segítenek a hibás útvonalak azonosításában.
• Nagy sávszélesség: Több útvonalon keresztül párhuzamosan is továbbíthatók az adatok, ami nagy összesített sávszélességet tesz lehetővé.
• Nincs forgalmi torlódás: A redundáns útvonalak miatt a forgalom elosztható, minimalizálva a szűk keresztmetszeteket.
• Fokozott biztonság: Mivel az adatok több útvonalon is haladhatnak, nehezebb lehallgatni vagy feltörni a kommunikációt egyetlen ponton.

Hátrányok:

• Rendkívül magas költségek: A nagyszámú kábelezés és a sok hálózati eszköz (routerek, switchek) miatt a telepítési és karbantartási költségek rendkívül magasak. A teljes háló topológia a legdrágább opció.
• Komplex telepítés és menedzsment: A hálózat tervezése, telepítése és konfigurálása rendkívül bonyolult, mivel minden eszköznek több kapcsolattal kell rendelkeznie, és az útválasztó protokollokat megfelelően be kell állítani.
• Skálázhatósági kihívások: Új eszközök hozzáadása a teljes háló topológiához újabb kapcsolatokat és konfigurációs változásokat igényel minden meglévő eszközön, ami rendkívül bonyolulttá teheti a bővítést. A részleges háló topológia ezen a téren rugalmasabb.
• Felesleges kábelezés: A redundáns kapcsolatok nagy mennyiségű kábelt igényelnek, még akkor is, ha azokat nem használják folyamatosan.

Kiemelt alkalmazási területek

A háló topológia, különösen a részleges háló, kritikus szerepet játszik a modern digitális infrastruktúrában:

• Gerinchálózatok (Backbones): Az internet és a nagy távközlési szolgáltatók (ISP-k) gerinchálózatai tipikusan részleges háló topológiát használnak a maximális megbízhatóság és rendelkezésre állás érdekében. A különböző városok és kontinensek közötti kapcsolatok többszörösen redundánsak.
• Adatközpontok: A nagy adatközpontokban a szerverek és tárolók közötti kommunikációhoz gyakran alkalmaznak háló topológiát (pl. Leaf-Spine architektúrák, amelyek egyfajta részleges hálóként működnek) a nagy sávszélesség és a hibatűrés biztosítására.
• Vezeték nélküli hálózati hálók (Wireless Mesh Networks): A Wi-Fi hálók is háló topológiát használnak, ahol a hozzáférési pontok (AP-k) redundánsan kapcsolódnak egymáshoz, növelve a lefedettséget és a megbízhatóságot, különösen nagy területeken vagy nehezen kábelezhető környezetekben.
• Biztonsági kritikus rendszerek: Katonai, mentőszolgálati vagy ipari vezérlőrendszerek, ahol a leállás elfogadhatatlan, szintén alkalmazhatnak háló topológiát.

A háló topológia tehát a legmagasabb szintű megbízhatóságot kínálja, de ezt jelentős költségek és komplexitás árán teszi. Alkalmazása indokolt, ha a hálózati rendelkezésre állás a legfőbb prioritás.

A hibrid topológia: A legjobbak ötvözése

A valós hálózati környezetek ritkán alkalmaznak egyetlen, tiszta topológiai típust. Ehelyett gyakran különböző topológiákat kombinálnak, hogy kihasználják azok egyedi előnyeit és minimalizálják hátrányaikat. Ezt az összevont megközelítést nevezzük hibrid topológiának. A hibrid topológia lényegében két vagy több különböző topológia (pl. csillag, busz, fa, gyűrű) kombinációja egyetlen, nagyobb hálózatban.

A hibrid topológia rugalmasságot és testreszabhatóságot kínál, lehetővé téve a hálózati tervezők számára, hogy az adott igényekhez és költségvetéshez leginkább illeszkedő megoldást hozzák létre. Ez a megközelítés a legelterjedtebb a modern, komplex hálózati infrastruktúrákban, a kis- és középvállalatoktól a nagyvállalatokig és az internetszolgáltatókig.

Különböző topológiák kombinálása

A hibrid topológia lényege a moduláris felépítésben rejlik. Különböző hálózati szegmensek, amelyek mindegyike egy-egy specifikus topológiát használ, összekapcsolásra kerülnek, hogy egy egységes, funkcionális rendszert alkossanak. A leggyakoribb kombinációk a következők:

• Csillag-Busz hibrid (Fa topológia): Ahogy már korábban említettük, a fa topológia lényegében egy hibrid forma, ahol több csillag topológiás hálózat csatlakozik egy központi buszhoz (gerincvezetékhez) vagy hierarchikusan elrendezett switchekhez. Ez az elrendezés kiválóan alkalmas nagy irodaházak vagy egyetemi kampuszok hálózatainak kiépítésére, ahol az egyes emeletek vagy épületek csillag topológiát alkalmaznak, és ezek kapcsolódnak a fő gerinchez.
• Csillag-Gyűrű hibrid: Egyes régebbi Token Ring hálózatok fizikailag csillag topológiát használtak (ahol az eszközök egy központi MAU-hoz, Multi-station Access Unit-hoz csatlakoztak), de logikailag gyűrűként működtek. Ez a kombináció a csillag hibaelhárítási előnyeit ötvözte a gyűrű ütközésmentes adatátvitelével.
• Háló-Csillag hibrid: Gyakori megoldás adatközpontokban vagy nagyvállalati WAN-okban, ahol a központi gerinchálózat (core network) háló topológiát alkalmaz a maximális redundancia érdekében, míg a hozzáférési réteg (access layer), ahol a végfelhasználói eszközök csatlakoznak, csillag topológiát használ a költséghatékonyság és a könnyű menedzselhetőség miatt.

A kombinációk száma gyakorlatilag végtelen, és a tervezők kreativitására van bízva, hogy az adott feladathoz legmegfelelőbb megoldást alakítsák ki.

Testreszabhatóság és rugalmasság

A hibrid topológia egyik legnagyobb előnye a testreszabhatóság és a rugalmasság. A hálózati tervezők képesek kiválasztani az egyes topológiák azon tulajdonságait, amelyek a leginkább megfelelnek az adott hálózati szegmens igényeinek. Például:

• Egy irodai részleg, ahol a költséghatékonyság és az egyszerű menedzselhetőség a fontos, használhat egy csillag topológiát.
• Egy szerverszoba, ahol a maximális rendelkezésre állás és sávszélesség kritikus, használhat egy részleges háló topológiát.
• Egy ipari vezérlőrendszer, ahol a valós idejű és determinisztikus kommunikáció a prioritás, használhat egy redundáns gyűrű topológiát.

Ezeket a különböző szegmenseket aztán egy magasabb szintű gerinchálózat köti össze, amely maga is lehet egy hibrid struktúra. Ez a modularitás lehetővé teszi a hálózat optimális teljesítményét és megbízhatóságát, miközben kontroll alatt tartja a költségeket.

Példák hibrid konfigurációkra

Nézzünk néhány konkrét példát a hibrid topológiákra:

1. Nagyvállalati hálózat: Egy tipikus nagyvállalati hálózatban a központi adatközpont és az épületek közötti gerinchálózat gyakran részleges háló topológiát alkalmaz, hogy biztosítsa a maximális redundanciát és sávszélességet. Az egyes épületeken belül, vagy az épületek egyes emeletein belül a hálózat fa vagy csillag topológiát használ, ahol minden munkaállomás egy helyi switch-hez csatlakozik.
2. Internetszolgáltatók (ISP-k): Az ISP-k hálózata rendkívül komplex hibrid struktúra. A globális gerinchálózat háló topológiát alkalmaz. Az egyes városokba beérkező gerincvezetékekhez egy fa topológia csatlakozik, amely a város különböző kerületeit vagy körzeteit szolgálja ki. Végül a végfelhasználók otthoni vagy irodai hálózatai csillag topológiát használnak a modem/router körül.
3. Vezeték nélküli hálózatok: Egy nagy területen elhelyezkedő vezeték nélküli hálózat (pl. egy raktárban vagy egy szabadtéri rendezvényen) gyakran ötvözi a vezeték nélküli háló (mesh) topológiát a vezetékes csillag topológiával. A vezeték nélküli hozzáférési pontok (AP-k) hálózatot alkotnak egymással, de végül egy vezetékes switch-hez csatlakoznak, amely egy központi gerinchálózathoz továbbítja az adatokat.

Ezek a példák jól illusztrálják, hogy a hibrid topológia nem egy önálló topológiai típus, hanem egy tervezési elv, amely a különböző alapvető topológiák erősségeit kombinálja a specifikus hálózati igények kielégítésére.

Előnyök és hátrányok

A hibrid topológia alkalmazása számos előnnyel, de néhány hátránnyal is jár.

Előnyök:

• Optimalizált teljesítmény: Különböző topológiák kombinálásával a hálózat minden szegmense optimalizálható a saját igényei szerint.
• Magas skálázhatóság: A hálózat rugalmasan bővíthető, új szegmensek adhatók hozzá anélkül, hogy az a teljes rendszer stabilitását befolyásolná.
• Rugalmas hibatűrő képesség: A kritikus szegmensek nagyobb redundanciával tervezhetők (pl. háló), míg a kevésbé kritikus részek költséghatékonyabb megoldásokkal (pl. csillag) valósíthatók meg.
• Könnyebb hibaelhárítás és menedzselés: A moduláris felépítésnek köszönhetően a hibák lokalizálása és a hálózat kezelése egyszerűbb, mint egy hatalmas, homogén hálózat esetén.
• Költséghatékonyság: Lehetővé teszi a költségek optimalizálását, mivel a drágább, redundáns megoldásokat csak ott alkalmazzák, ahol arra feltétlenül szükség van.

Hátrányok:

• Nagyobb komplexitás: A különböző topológiák és protokollok kombinálása bonyolultabb tervezést, telepítést és karbantartást igényel.
• Magasabb kezdeti költségek: A több hálózati eszköz és a komplexebb kábelezés miatt a kezdeti befektetés magasabb lehet, mint az egyszerűbb topológiák esetén.
• Szakértelmet igényel: A hibrid topológiák tervezéséhez és üzemeltetéséhez magas szintű hálózati szakértelem szükséges.
• Potenciális szűk keresztmetszetek: Ha a különböző topológiákat összekötő pontok (pl. gerincvezetékek, routerek) nincsenek megfelelően méretezve, szűk keresztmetszetek alakulhatnak ki, rontva a hálózat teljesítményét.

A hibrid topológia tehát a modern hálózattervezés alapja. Lehetővé teszi a hálózati infrastruktúrák optimalizálását a teljesítmény, a megbízhatóság és a költséghatékonyság szempontjából, miközben rugalmasan alkalmazkodik a változó üzleti igényekhez.

A topológia kiválasztását befolyásoló tényezők

A megfelelő hálózati topológia kiválasztása nem egy egyszerű feladat, és nem létezik egyetlen, minden helyzetben ideális megoldás. A döntést számos tényező befolyásolja, amelyek figyelembevételével lehet a legoptimálisabb struktúrát kialakítani az adott környezet számára. Ezek a tényezők magukban foglalják a költségeket, a teljesítményigényeket, a megbízhatóságot, a skálázhatóságot, a biztonságot és a menedzselhetőséget.

Költségvetés és telepítési költségek

A költségvetés gyakran az egyik legmeghatározóbb tényező. A topológia kiválasztása közvetlenül befolyásolja a hálózati infrastruktúra telepítésének és fenntartásának költségeit. A költségek a következő elemekből tevődnek össze:

• Kábelezés: A kábelek hossza és típusa jelentős tétel lehet. A busz topológia kevesebb kábelt igényel, mint a csillag, a háló topológia pedig a legtöbbet. Az optikai kábelek drágábbak, mint a réz alapúak.
• Hálózati eszközök: A hubok a legolcsóbbak (de elavultak), a switchek drágábbak, a routerek és a speciális háló topológiához szükséges eszközök pedig még költségesebbek. A portok száma és a menedzselhetőségi funkciók is befolyásolják az árat.
• Telepítési munkadíj: A komplexebb topológiák (pl. háló, hibrid) telepítése több időt és szakértelmet igényel, ami magasabb munkadíjjal jár.
• Karbantartás és üzemeltetés: A hibaelhárítás és a karbantartás is költséget jelent. Egy könnyen menedzselhető topológia hosszú távon olcsóbb lehet.

Egy kis irodai hálózatnál a költséghatékony csillag topológia lehet a legjobb választás, míg egy adatközpontban, ahol a leállás milliós veszteségeket okozhat, a magasabb költségű háló topológia is indokolt.

Teljesítményigény és sávszélesség

A hálózat teljesítményigénye kulcsfontosságú. Milyen adatátviteli sebességre van szükség? Mennyi adatforgalom várható? Van-e szükség valós idejű alkalmazásokra (pl. VoIP, videokonferencia), amelyek alacsony késleltetést igényelnek?

• A busz topológia megosztott sávszélességgel rendelkezik, és könnyen telítődik, ezért alacsony teljesítményt nyújt nagy forgalom esetén.
• A csillag topológia switchekkel dedikált sávszélességet biztosít az eszközöknek, így jobb teljesítményt nyújt.
• A gyűrű topológia kiszámítható teljesítményt nyújt ütközésmentesen, de a token késleltetést okozhat.
• A háló topológia a legmagasabb sávszélességet és a legalacsonyabb késleltetést kínálja a redundáns útvonalak és az intelligens útválasztás révén.

A hálózati teljesítményt a sávszélesség, az áteresztőképesség (throughput), a késleltetés (latency) és a jitter (késleltetés ingadozása) méri. A választott topológiának támogatnia kell a minimálisan elvárt teljesítményszintet.

Megbízhatóság és hibatűrő képesség

Milyen mértékű megbízhatóságra és hibatűrő képességre van szükség? Mennyire kritikus a hálózat folyamatos működése? Egy otthoni hálózatban egy rövid leállás elfogadható, de egy kórházi vagy banki rendszerben a legkisebb fennakadás is katasztrofális következményekkel járhat.

• A busz és a gyűrű topológia (egyszerű formájában) rendkívül sérülékeny, egyetlen meghibásodási pontja van, ami az egész hálózatot leállíthatja.
• A csillag topológia megbízhatóbb, mivel egy eszköz vagy kábel hibája csak az adott eszközt érinti, de a központi switch meghibásodása továbbra is teljes leállást okoz.
• A fa és különösen a háló topológia a legmagasabb szintű megbízhatóságot és hibatűrő képességet kínálja a redundáns útvonalaknak és a dinamikus útválasztásnak köszönhetően.

A redundancia beépítése a hálózatba (pl. redundáns tápegységek, dual-homing, link aggregáció) növelheti a megbízhatóságot, de növeli a költségeket és a komplexitást.

Skálázhatóság és jövőbeli növekedés

A hálózatnak képesnek kell lennie a jövőbeli növekedési igények kielégítésére. Hány új felhasználóra vagy eszközre számíthatunk? Milyen gyorsan fog növekedni a hálózati forgalom?

• A busz topológia nagyon rosszul skálázódik.
• A gyűrű topológia skálázása nehézkes, mivel új eszközök hozzáadása a hálózat ideiglenes leállását okozza.
• A csillag topológia jól skálázódik a switch portjainak számáig, és további switchekkel is könnyen bővíthető.
• A fa topológia kiválóan skálázódik hierarchikus felépítésének köszönhetően.
• A háló topológia (különösen a teljes háló) skálázása rendkívül bonyolult és költséges.

Egy jól megválasztott topológia lehetővé teszi a hálózat rugalmas bővítését anélkül, hogy az jelentős átalakításokat vagy leállásokat igényelne.

Biztonsági megfontolások

A hálózati biztonság egyre fontosabb szempont. Mennyire könnyen lehet lehallgatni vagy feltörni az adatforgalmat az adott topológiában?

• A busz topológia a legkevésbé biztonságos, mivel minden eszköz látja az összes adatforgalmat.
• A csillag topológia switchekkel biztonságosabb, mivel az adatok csak a célállomásnak kerülnek továbbításra.
• A háló topológia a redundáns útvonalak és a forgalom elosztása miatt nehezebben támadható egyetlen ponton.

A fizikai topológia mellett a logikai biztonsági intézkedések (pl. tűzfalak, VPN-ek, titkosítás) is kulcsfontosságúak.

Menedzselhetőség és karbantartás

Mennyire könnyű a hálózatot menedzselni, monitorozni és karbantartani? Mennyi szakértelemre van szükség az üzemeltetéséhez?

• A busz és a gyűrű topológia hibaelhárítása bonyolult lehet, mivel egy hiba az egész hálózatot érinti.
• A csillag topológia viszonylag könnyen menedzselhető és hibaelhárítható.
• A fa topológia hierarchikus felépítése megkönnyíti a menedzselést.
• A háló topológia a legkomplexebb, és magas szintű szakértelmet igényel az útválasztó protokollok és a redundáns kapcsolatok kezeléséhez.

A hálózati menedzsment szoftverek (NMS) és a monitorozó eszközök segítenek a komplex hálózatok felügyeletében, de a topológia alapvetően befolyásolja a feladatok nehézségét.

Ezen tényezők alapos mérlegelése és az adott környezet specifikus igényeinek felmérése elengedhetetlen a sikeres hálózati topológia kiválasztásához.

A hálózati eszközök szerepe a topológiákban

A hálózati topológiák nem csupán elméleti elrendezések, hanem fizikai eszközökön és kábelezésen keresztül valósulnak meg. Az egyes topológiák működéséhez különböző hálózati eszközökre van szükség, amelyek mindegyike specifikus funkciót tölt be az adatátvitelben és a hálózat menedzselésében. A megfelelő eszközök kiválasztása és konfigurálása elengedhetetlen a hálózat hatékony és megbízható működéséhez.

Hubok, switchek, routerek

Ezek a hálózati eszközök a topológiák alapvető építőkövei, és mindegyik más-más rétegen működik az OSI modell szerint, különböző funkciókat ellátva:

Hubok (Elosztók)

A hubok a hálózati topológia legősibb és legegyszerűbb eszközei. Az OSI modell fizikai rétegén (1. réteg) működnek. Fő funkciójuk, hogy egy bejövő adatjelet egyszerűen továbbítsanak az összes többi portjukra. Ez azt jelenti, hogy minden csatlakoztatott eszköz látja az összes adatforgalmat, ami egyetlen ütközési tartományt hoz létre. A hubok használata logikailag busz topológiát eredményez, még akkor is, ha fizikailag csillag elrendezésben vannak. Ma már nagyrészt elavultak, és a switchek váltották fel őket.

• Alkalmazás: Régi busz topológiákban, vagy nagyon kis, egyszerű hálózatokban, ahol a költség a legfontosabb.
• Hátrányok: Alacsony teljesítmény (ütközések miatt), rossz biztonság, nem skálázható.

Switchek (Kapcsolók)

A switchek a hálózati topológia modern gerincét képezik, és az OSI modell adatkapcsolati rétegén (2. réteg) működnek. Intelligensebbek, mint a hubok: képesek megismerni a csatlakoztatott eszközök MAC-címeit, és egy belső MAC-címtáblát (CAM tábla) építenek fel. Amikor adatot kapnak, csak annak a portnak továbbítják, amelyen a célállomás található. Ezáltal dedikált kapcsolatokat hoznak létre, és minden port egy külön ütközési tartományt alkot. Ez jelentősen növeli a hálózati teljesítményt és biztonságot.

• Alkalmazás: Csillag topológiák központi elemei, fa topológiák ágai, hibrid topológiák összekötő pontjai. A legtöbb modern LAN alapja.
• Típusok: Nem menedzselhető (plug-and-play), menedzselhető (konfigurálható funkciók, pl. VLAN-ok, QoS), PoE (Power over Ethernet).

Routerek (Útválasztók)

A routerek az OSI modell hálózati rétegén (3. réteg) működnek. Fő feladatuk az adatok továbbítása különböző hálózatok (IP alhálózatok) között, az IP-címek alapján. Képesek eldönteni a legjobb útvonalat az adatok számára a hálózati topológián keresztül, és aktívan részt vesznek az útválasztási táblák felépítésében és kezelésében. A routerek összekötik a LAN-okat a WAN-okkal (pl. az internettel) és más LAN-okkal.

• Alkalmazás: A háló topológia alapvető elemei, hibrid topológiák gerincén, az internethez való csatlakozáshoz.
• Funkciók: Útválasztás, tűzfal, NAT (Network Address Translation), VPN (Virtual Private Network).

Kábelezés és csatlakozók

A fizikai topológia szempontjából a kábelezés és a csatlakozók típusa kritikus. Ezek határozzák meg az adatátvitel sebességét, távolságát és megbízhatóságát.

• Koaxiális kábel: Hagyományosan a busz topológiákban használták (pl. 10Base2, 10Base5 Ethernet). Egyszerű, de korlátozott sávszélességű és sérülékeny.
• UTP/STP kábel (sodrott érpárú kábel): A legelterjedtebb kábel típus a modern LAN-okban, különösen a csillag és fa topológiákban. Különböző kategóriái vannak (Cat5e, Cat6, Cat7), amelyek eltérő sebességet és távolságot támogatnak. RJ45 csatlakozóval végződik.
• Optikai kábel (Fiber Optic): Nagy sebességű és nagy távolságú adatátvitelre alkalmas, elektromos interferenciára érzéketlen. Drágább, de elengedhetetlen a gerinchálózatokban, adatközpontokban és WAN-okban, ahol a háló és hibrid topológiák dominálnak. Különböző típusai vannak (single-mode, multi-mode) és csatlakozói (LC, SC, ST).

A kábelezés minősége és a szabványoknak való megfelelősége alapvetően befolyásolja a hálózat teljesítményét és megbízhatóságát.

Vezeték nélküli technológiák és topológiák

A vezeték nélküli technológiák (Wi-Fi, Bluetooth, mobilhálózatok) új dimenziót adnak a hálózati topológiáknak, lehetővé téve a vezetékes kapcsolat nélküli kommunikációt. Bár a fizikai kábelezés hiányzik, a logikai topológia továbbra is érvényesül.

• Ad-hoc mód (Peer-to-Peer): Két vagy több vezeték nélküli eszköz közvetlenül kommunikál egymással, központi hozzáférési pont nélkül. Ez egyfajta busz vagy részleges háló logikai topológiának felel meg, kis csoportok ideiglenes összekapcsolására alkalmas.
• Infrastruktúra mód: A legelterjedtebb vezeték nélküli topológia, ahol minden vezeték nélküli eszköz egy hozzáférési ponthoz (Access Point – AP) csatlakozik. Ez a vezetékes csillag topológia vezeték nélküli megfelelője. Az AP ezután továbbítja az adatokat a vezetékes hálózatra.
• Vezeték nélküli hálók (Wireless Mesh): Több hozzáférési pont (vagy mesh router) kapcsolódik egymáshoz redundáns vezeték nélküli útvonalakon keresztül, létrehozva egy vezeték nélküli háló topológiát. Ez növeli a lefedettséget, a megbízhatóságot és a skálázhatóságot nagy területeken, vagy ahol a vezetékes kábelezés nehézkes.

A hálózati eszközök és a kábelezés szimbiózisban működnek, hogy megvalósítsák a kiválasztott topológiát. A megfelelő eszközök és technológiák kiválasztása kulcsfontosságú a hálózat tervezésében és optimalizálásában.

A fizikai és logikai topológia mélyebb elemzése

Korábban már említettük a fizikai és logikai topológia közötti különbséget, de érdemes mélyebben is belemerülni, mivel ez a megkülönböztetés alapvető a hálózati működés teljes megértéséhez. Bár a fizikai elrendezés kézzelfogható és könnyen azonosítható, a logikai topológia az, ami valójában meghatározza az adatok áramlását és a hálózati protokollok viselkedését.

A két fogalom közötti különbség megértése segít a hibaelhárításban, a teljesítmény optimalizálásában és a biztonsági stratégiák kidolgozásában. Egy hálózat lehet fizikailag egy topológia, de logikailag egy teljesen más. Ez a rugalmasság a modern hálózati technológiák egyik nagy ereje.

Példák a különbségekre

Nézzünk néhány konkrét példát, amelyek jól illusztrálják a fizikai és logikai topológia közötti eltéréseket:

1. Ethernet hálózat csillag topológiával (fizikai) és busz topológiával (logikai):
   • Fizikai: A legtöbb modern Ethernet LAN fizikailag csillag topológiát használ. Minden számítógép egy külön kábellel csatlakozik egy központi switch-hez. Ez vizuálisan egy csillagot alkot.
   • Logikai: Régebbi Ethernet hálózatok hubokkal, vagy akár modern switchekkel is, ha azokat nem megfelelően konfigurálták, logikailag busz topológiaként működnek. Ez azt jelenti, hogy az adatokat elküldik minden eszköznek a hálózaton, és minden eszköznek meg kell vizsgálnia, hogy az adat a sajátja-e. A hubok egyszerűen továbbítanak minden bejövő forgalmat az összes portra, lényegében egy megosztott médiumot szimulálva, mint egy busz. A modern switchekkel a logikai topológia közelebb áll a pont-pont kapcsolathoz, de a broadcast forgalom (amit minden eszköz megkap) még mindig egyfajta logikai busz jelleget kölcsönöz a hálózatnak.
2. Token Ring hálózat csillag topológiával (fizikai) és gyűrű topológiával (logikai):
   • Fizikai: A Token Ring hálózatok, bár nevükben a „gyűrű” szerepel, gyakran fizikailag csillag topológiát használtak. Az eszközök egy központi MAU-hoz (Multi-station Access Unit) csatlakoztak, amely egy switch-hez hasonlóan nézett ki.
   • Logikai: Azonban a MAU belsejében a kábelezés úgy volt kialakítva, hogy az eszközök egy zárt logikai gyűrűt alkossanak. Az adatok token passing mechanizmussal keringtek a gyűrűn, egyik eszközről a másikra, szigorúan egy irányban. Ez egy tökéletes példa arra, hogyan lehet egy fizikai csillag topológián egy logikai gyűrű topológiát megvalósítani.
3. VLAN-ok (Virtual Local Area Networks):
   • Fizikai: Egyetlen fizikai switch-hez több tucat eszköz csatlakozhat.
   • Logikai: A VLAN-ok lehetővé teszik, hogy egy fizikai switch portjait logikailag több különálló hálózatra osszuk. Például, egy switch 24 portjából az 1-8-as portok tartozhatnak a „Marketing” VLAN-hoz, a 9-16-os portok az „IT” VLAN-hoz, és a 17-24-es portok a „Vendég” VLAN-hoz. Ezek a VLAN-ok logikailag teljesen elkülönülnek egymástól, mintha fizikailag is külön switchek lennének. Ez egy erőteljes eszköz a hálózat szegmentálására és a biztonság növelésére, miközben csökkenti a fizikai infrastruktúra komplexitását.

Ezek a példák egyértelműen megmutatják, hogy a fizikai elrendezés nem mindig tükrözi az adatok tényleges áramlását. A logikai topológia megértése elengedhetetlen a hálózati forgalom elemzéséhez és a protokollok viselkedésének értelmezéséhez.

A protokollok szerepe a logikai topológiában

A logikai topológiát elsősorban a hálózati protokollok határozzák meg. Ezek a szabályrendszerek írják le, hogyan kell az adatoknak strukturálódniuk, hogyan kell azokat továbbítani, és hogyan kell reagálni a különböző hálózati eseményekre. Néhány kulcsfontosságú protokoll és a logikai topológiára gyakorolt hatásuk:

• Ethernet: Az Ethernet protokoll (IEEE 802.3) eredetileg egy megosztott médiumon (logikai busz) való működésre készült. Bár a modern Ethernet switchek fizikailag csillagot hoznak létre, a protokoll alapvető működése (pl. a MAC-címek használata, a broadcast üzenetek) továbbra is befolyásolja a logikai adatforgalmat.
• Token Ring: Ez a protokoll szigorúan egy logikai gyűrű topológiát valósít meg a token passing mechanizmus révén, függetlenül a fizikai kábelezéstől.
• IP (Internet Protocol): Az IP protokoll az OSI modell hálózati rétegén működik, és felelős az adatok útválasztásáért a hálózatok között. Az IP-címek és az útválasztási táblák határozzák meg, hogy az adatok hogyan jutnak el a forrásból a célba, létrehozva ezzel a logikai útvonalakat, amelyek gyakran dinamikusan változhatnak.
• Útválasztó protokollok (pl. OSPF, EIGRP, BGP): Ezek a protokollok dinamikusan építik fel és tartják karban az útválasztási táblákat a routerekben. Ezek a táblák határozzák meg a logikai útvonalakat az IP-csomagok számára, és lehetővé teszik a redundáns útvonalak kihasználását a háló topológiákban.
• Spanning Tree Protocol (STP): A switchekkel teli hálózatokban (pl. csillag vagy fa topológiákban) gyakran előfordulhatnak redundáns fizikai kapcsolatok a hibatűrés növelése érdekében. Azonban ezek a redundáns kapcsolatok hurokhoz vezethetnek, ami „broadcast storm”-ot és a hálózat összeomlását okozhatja. Az STP protokoll logikailag blokkolja a redundáns útvonalakat, hogy elkerülje a hurkokat, miközben fenntartja a redundancia lehetőségét hiba esetén. Ez egy klasszikus példa arra, hogyan alakít egy protokoll egy fizikailag hurokkal rendelkező topológiát egy logikailag hurokmentes fává.

A fizikai és logikai topológia közötti interakció megértése elengedhetetlen a modern hálózatok tervezéséhez, üzemeltetéséhez és hibaelhárításához. A hálózati mérnököknek képesnek kell lenniük mindkét nézőpontból látni a hálózatot, hogy hatékony és megbízható infrastruktúrákat építhessenek.

A szoftveresen definiált hálózatok (SDN) és a topológia jövője

A hálózati topológia fogalma az évek során folyamatosan fejlődött, ahogy új technológiák és paradigmák jelentek meg. Az egyik legjelentősebb változást a szoftveresen definiált hálózatok (SDN) hozták el, amelyek alapjaiban alakítják át a hálózatok tervezésének, üzemeltetésének és menedzselésének módját. Az SDN a hálózati vezérlőréteg (control plane) és az adatforgalmi réteg (data plane) szétválasztásával forradalmasítja a topológia kezelését, lehetővé téve a dinamikus és programozható hálózati infrastruktúrákat.

SDN alapjai

A hagyományos hálózatokban a hálózati eszközök (routerek, switchek) mind a vezérlőréteget (az útválasztási döntések meghozatala) mind az adatforgalmi réteget (az adatok továbbítása) magukban foglalják. Ez a zárt, vertikálisan integrált architektúra megnehezíti a hálózat konfigurálását, automatizálását és a gyors változtatások végrehajtását.

Az SDN ezzel szemben egy központosított vezérlővel (SDN controller) rendelkezik, amely elválasztja a vezérlőréteget az adatforgalmi rétegtől. Ez a vezérlő felelős a hálózat teljes topológiájának ismeretéért, az útválasztási döntések meghozataláért és a hálózati eszközök (az úgynevezett „forwarding plane” vagy „adatforgalmi sík” eszközök) konfigurálásáért. Az SDN vezérlő egy programozható felületet (API) biztosít, amelyen keresztül a hálózati alkalmazások dinamikusan tudják irányítani a hálózati forgalmat.

Az SDN architektúra kulcsfontosságú elemei:

• Adatforgalmi réteg (Data Plane): Magában foglalja a hálózati eszközöket (pl. OpenFlow-kompatibilis switchek), amelyek az adatok tényleges továbbítását végzik a vezérlő utasításai szerint.
• Vezérlőréteg (Control Plane): Az SDN vezérlő, amely központilag kezeli a hálózati logikát, a topológiát és az útválasztási szabályokat.
• Alkalmazásréteg (Application Plane): Hálózati alkalmazások (pl. forgalomirányítás, biztonság, terheléselosztás), amelyek az SDN vezérlő API-ján keresztül kommunikálnak a hálózattal.

Hogyan változtatja meg az SDN a topológia kezelését?

Az SDN alapvetően változtatja meg a topológia kezelésének módját, a statikus, hardver-centrikus megközelítésről egy dinamikus, szoftver-centrikus megközelítésre váltva.

• Absztrakció: Az SDN vezérlő absztrakt képet alkot a teljes fizikai topológiáról, elrejtve a komplexitást a hálózati alkalmazások elől. Ez leegyszerűsíti a hálózati szolgáltatások telepítését és kezelését.
• Központosított nézet: A vezérlő egy globális nézetet kap a hálózatról, ami lehetővé teszi az optimális útválasztási döntések meghozatalát és a forgalomirányítás finomhangolását a teljes hálózaton keresztül.
• Programozhatóság: A hálózati topológia és a forgalomirányítás programozhatóvá válik. A hálózati mérnökök szoftveres kóddal (script-ekkel) tudják konfigurálni és módosítani a hálózat viselkedését, ahelyett, hogy egyesével kellene konfigurálniuk az eszközöket.
• Dinamikus útválasztás: Az SDN lehetővé teszi a forgalomirányítás dinamikus módosítását valós idejű hálózati feltételek (pl. torlódás, hibák) alapján. Ez különösen előnyös a háló topológiákban, ahol az útvonalak gyors átkapcsolása kritikus a megbízhatóság szempontjából.

Dinamikus topológia menedzsment

Az SDN egyik legizgalmasabb lehetősége a dinamikus topológia menedzsment. Ez azt jelenti, hogy a hálózat képes automatikusan alkalmazkodni a változó körülményekhez, optimalizálva a teljesítményt és a megbízhatóságot. Például:

• Hibaelhárítás és önjavítás: Ha egy fizikai link vagy eszköz meghibásodik, az SDN vezérlő azonnal észleli a problémát, és automatikusan átirányítja a forgalmat egy alternatív útvonalra, minimalizálva a leállási időt. Ez a háló topológia előnyeit emeli ki egy programozható környezetben.
• Terheléselosztás: A vezérlő folyamatosan figyeli a hálózati forgalmat, és ha egy adott útvonal túlterheltté válik, dinamikusan átirányíthatja a forgalom egy részét egy kevésbé terhelt útvonalra, optimalizálva a sávszélesség kihasználtságát.
• Hálózati szegmentálás és biztonság: Az SDN lehetővé teszi a hálózat gyors és rugalmas szegmentálását (pl. mikro-szegmentálás), virtuális hálózatok (VLAN-ok) létrehozását és biztonsági szabályok dinamikus alkalmazását a logikai topológián.
• Hálózati funkciók virtualizációja (NFV): Az SDN szorosan kapcsolódik az NFV-hez, amely lehetővé teszi a hálózati funkciók (pl. tűzfalak, terheléselosztók) virtualizálását és szoftveres implementálását. Ezek a virtualizált funkciók dinamikusan telepíthetők és láncolhatók a hálózati topológián, a vezérlő által irányítva.

Az SDN tehát nemcsak a topológia fizikai és logikai aspektusait befolyásolja, hanem a hálózatok működésének alapvető paradigmáját is átalakítja, rugalmasabbá, automatizáltabbá és hatékonyabbá téve azokat. Ez a technológia kulcsfontosságú a felhőalapú infrastruktúrák, az 5G hálózatok és az IoT (Internet of Things) robbanásszerű fejlődésének támogatásában.

Hálózati topológiák a gyakorlatban: Esettanulmányok és valós példák

Az elméleti topológiai ismeretek akkor válnak igazán hasznossá, ha valós környezetben, konkrét példákon keresztül értjük meg alkalmazásukat. Az alábbi esettanulmányok bemutatják, hogyan valósulnak meg a különböző topológiák a gyakorlatban, és milyen megfontolások vezérlik a választásukat.

Kis irodai hálózat

Egy tipikus kis irodai hálózat (SOHO – Small Office/Home Office) általában a legegyszerűbb és legköltséghatékonyabb megoldásokat keresi. Ebben az esetben a csillag topológia a domináns választás.

• Fizikai topológia: Minden munkaállomás, nyomtató és egyéb hálózati eszköz (pl. VoIP telefonok) egyetlen központi switch-hez csatlakozik UTP kábelekkel. Ez a switch gyakran egy integrált router-modem kombináció része, amelyet az internetszolgáltató biztosít.
• Logikai topológia: A switch-nek köszönhetően a logikai topológia is a csillaghoz közelít, ahol az eszközök pont-pont kapcsolatban vannak a switch-csel. A hálózati forgalom szegmentált, és a broadcast üzeneteken kívül az adatok csak a célállomásnak jutnak el.
• Megfontolások:
  • Költség: Alacsony kábelezési és eszköz (router/switch) költségek.
  • Menedzselhetőség: Egyszerű telepítés és könnyű hibaelhárítás. Ha egy számítógép nem működik, a probléma valószínűleg az adott gépben vagy a hozzá vezető kábelben van, nem pedig a hálózat egészében.
  • Skálázhatóság: Korlátozott, de elegendő egy kis irodához (általában 4-24 port). További switchekkel bővíthető, de ez már egy hibrid (fa) topológia felé mutat.
  • Megbízhatóság: Elfogadható, de a központi router/switch meghibásodása leállítja az egész hálózatot.

Ez az elrendezés ideális kisvállalkozások és otthoni felhasználók számára, akik egyszerű, megbízható és költséghatékony hálózatra vágynak.

Nagyvállalati adatközpont

Egy nagyvállalati adatközpont hálózati topológiája rendkívül komplex és kritikus. Itt a maximális teljesítmény, megbízhatóság és skálázhatóság a legfontosabb, még magasabb költségek árán is. Az adatközpontok jellemzően hibrid topológiát alkalmaznak, gyakran egy Leaf-Spine architektúra formájában, ami lényegében egy két rétegű háló topológia.

• Fizikai topológia:
  • Spine (Gerinc) réteg: Magas teljesítményű switchek alkotják, amelyek redundánsan kapcsolódnak egymáshoz (teljes háló vagy részleges háló a Spine switchek között). Ezek biztosítják a nagy sebességű összeköttetést az adatközponton belül.
  • Leaf (Levél) réteg: Ehhez a réteghez csatlakoznak a szerverek, tárolóeszközök és egyéb hálózati komponensek. Minden Leaf switch redundánsan csatlakozik az összes Spine switch-hez, létrehozva egy részleges háló topológiát a Leaf és Spine rétegek között. Az egyes szerverek pedig csillag topológiával csatlakoznak a Leaf switchekhez.
• Logikai topológia: A logikai topológia is dinamikus és redundáns. Az útválasztó protokollok (pl. BGP, OSPF) és az ECMP (Equal-Cost Multi-Path) technológia lehetővé teszi a forgalom elosztását az összes rendelkezésre álló útvonalon, optimalizálva a sávszélességet és a hibatűrést.
• Megfontolások:
  • Megbízhatóság: Maximális hibatűrő képesség a teljes redundancia és a dinamikus útválasztás révén. Egyetlen eszköz vagy kábel meghibásodása nem okoz leállást.
  • Teljesítmény: Rendkívül nagy sávszélesség és alacsony késleltetés a szerverek közötti kommunikációhoz.
  • Skálázhatóság: Modulárisan bővíthető Leaf switchek és Spine switchek hozzáadásával anélkül, hogy a meglévő infrastruktúrát jelentősen át kellene alakítani.
  • Költség: Nagyon magas, de az adatközpontban a leállásból eredő potenciális veszteségek sokszorosan meghaladják a beruházási költségeket.
  • Menedzselhetőség: Magas szintű szakértelmet igényel, de az SDN technológiák segítenek az automatizálásban és a központosított menedzsmentben.

A Leaf-Spine architektúra a modern adatközpontok sztenderdjévé vált, biztosítva a felhőalapú szolgáltatások és a virtualizált környezetek számára szükséges robusztus infrastruktúrát.

Internetszolgáltatók gerinchálózata

Az internetszolgáltatók (ISP-k) gerinchálózata a világ egyik legösszetettebb és legnagyobb kiterjedésű hálózati infrastruktúrája. Itt a hibrid topológia, különösen a részleges háló topológia dominál, amelyet kiegészítenek fa és csillag topológiás szegmensek.

• Fizikai topológia: A globális és regionális gerinchálózatok optikai kábelekkel, hatalmas sávszélességű routerekkel és switchekkel épülnek fel. A kulcsfontosságú csomópontok (pl. nagyvárosok, peering pontok) között több redundáns útvonal is kiépül, létrehozva egy részleges háló struktúrát. Ez biztosítja, hogy egy kábel szakadása vagy egy router meghibásodása esetén is fennmaradjon a kapcsolat. Az egyes városokon vagy régiókon belül a hálózat fa topológiaként ágazik szét, majd a végpontokon (pl. otthonokban, irodákban) csillag topológiával végződik.
• Logikai topológia: A logikai topológiát a kifinomult útválasztó protokollok (pl. BGP – Border Gateway Protocol) és az MPLS (Multiprotocol Label Switching) technológia határozzák meg. Ezek teszik lehetővé az adatok hatékony és dinamikus útválasztását a hatalmas hálózaton keresztül, optimalizálva a forgalmat és kezelve a hibákat.
• Megfontolások:
  • Megbízhatóság és rendelkezésre állás: Abszolút prioritás. A gerinchálózat meghibásodása milliárdos károkat és hatalmas fennakadásokat okozna.
  • Teljesítmény és sávszélesség: Extrém nagy sávszélességre és alacsony késleltetésre van szükség a globális adatforgalom kezeléséhez.
  • Skálázhatóság: A hálózatnak folyamatosan bővíthetőnek kell lennie a növekvő internetforgalom és felhasználói szám miatt.
  • Költség: Rendkívül magas beruházási és üzemeltetési költségek, de elengedhetetlen a modern társadalom működéséhez.
  • Menedzselhetőség: Rendkívül komplex, magasan képzett mérnökcsapatokat és fejlett hálózati menedzsment rendszereket igényel.

Ezek a valós példák jól illusztrálják, hogy a hálózati topológia nem egy statikus, elméleti fogalom, hanem egy dinamikus, stratégiai döntés, amelyet az adott környezet igényei, korlátai és céljai alakítanak.
