A digitális áramkörök tervezése során számos paramétert kell figyelembe venni, amelyek alapvetően befolyásolják a rendszer teljesítményét, megbízhatóságát és energiafelhasználását. Ezen paraméterek közül az egyik legfontosabb, mégis gyakran félreértett fogalom a fan-out. Ez a kritikus jellemző azt írja le, hogy egy logikai kapu kimenete hány más logikai kapu bemenetét képes megbízhatóan meghajtani anélkül, hogy a jelszintet vagy a működést veszélyeztetné. A fan-out megfelelő megértése és alkalmazása elengedhetetlen a stabil és hatékony digitális rendszerek létrehozásához, legyen szó egyszerű kombinációs áramkörökről vagy komplex mikroprocesszorokról.
A fan-out fogalma a digitális elektronika hajnalától kezdve kulcsfontosságú volt. Az első tranzisztoros áramkörök tervezésekor már felmerült az igény annak pontos meghatározására, hogy egy adott kimeneti fokozat mennyi terhelést képes elviselni. Az integrált áramkörök (IC-k) megjelenésével és a technológiai fejlődéssel a kapuk sűrűsége és sebessége drámaian megnőtt, ami még inkább előtérbe helyezte a fan-out paraméter pontos ismeretét. Ennek hiánya ugyanis könnyen vezethet hibás működéshez, jelromláshoz és az áramkör stabilitásának elvesztéséhez. A modern, nagy sebességű rendszerekben, ahol a jelintegritás és a terjedési késleltetés kritikus, a fan-out kezelése még összetettebb feladattá vált, megkövetelve a tervezőktől a mélyreható szakértelem alkalmazását.
A fan-out alapvető definíciója és jelentősége
A fan-out, vagy magyarul néha kimeneti terhelhetőségnek is nevezik, egy digitális logikai kapu kimenetének azon képességét fejezi ki, hogy hány hasonló típusú kapu bemenetét képes meghajtani anélkül, hogy a kimeneti feszültségszintjei kívül esnének a specifikált logikai szintek (magas és alacsony) tűrési tartományán, vagy hogy a terjedési késleltetések elfogadhatatlanná válnának. Egyszerűen fogalmazva, ez a szám megmutatja, hány „terhelés” kapcsolható egy kimenetre. Minden egyes bemenet, amelyet egy kimenet meghajt, egy egységnyi terhelést jelent a kimenet számára.
A fan-out értéke általában dimenzió nélküli számként van megadva, és a logikai kapu adatlapján (datasheet) található meg. Például, ha egy kapu fan-outja 10, az azt jelenti, hogy tíz másik kapu bemenetét tudja megbízhatóan meghajtani. Ez a szám azonban nem univerzális, hanem az adott logikai család és technológia specifikus jellemzője. A TTL (Transistor-Transistor Logic) és a CMOS (Complementary Metal-Oxide-Semiconductor) technológiák például nagyon eltérő fan-out jellemzőkkel rendelkeznek, elsősorban az eltérő bemeneti és kimeneti áramfelvételük miatt.
A fan-out kritikus jelentőséggel bír a digitális áramkörök tervezésében, mivel közvetlenül befolyásolja a rendszer jelintegritását, a terjedési késleltetéseket és a teljesítményfelvételt. Ha egy kimenetre túl sok bemenetet csatlakoztatunk (azaz túllépjük a megengedett fan-out értéket), az a kimeneti feszültségszintek degradációjához vezethet. A logikai magas szint (HIGH) csökkenhet, a logikai alacsony szint (LOW) pedig emelkedhet, ami csökkenti a zajtűrést és növeli a hibás működés kockázatát. Extrém esetekben a jelek annyira torzulhatnak, hogy a következő kapuk már nem tudják helyesen értelmezni azokat, ami az áramkör teljes leállásához vagy kiszámíthatatlan viselkedéséhez vezethet.
A terjedési késleltetés (propagation delay) szintén szorosan összefügg a fan-outtal. Minél több terhelést kell egy kapu kimenetének meghajtania, annál nagyobb lesz a kimenet kapacitív terhelése. Ez a megnövekedett kapacitás lelassítja a jelátmeneteket, azaz növeli a jel felfutási (rise time) és lefutási (fall time) idejét. Ezáltal megnő a terjedési késleltetés, ami problémákat okozhat a szinkron rendszerekben, ahol az időzítések rendkívül szigorúak. A időkritikus útvonalakon (critical paths) ez a késleltetés halmozódhat, és a rendszer működési frekvenciájának csökkenéséhez vagy időzítési hibákhoz (timing violations) vezethet.
A fan-out megfelelő kezelése tehát alapvető fontosságú a robusztus és megbízható digitális rendszerek építéséhez. A tervezőknek mindig be kell tartaniuk az IC gyártója által megadott fan-out specifikációkat, és ahol szükséges, puffereket vagy meghajtókat kell alkalmazniuk a terhelés elosztására és a jelszintek fenntartására. A fan-out nem csupán egy technikai paraméter; alapvető tervezési elv, amely a digitális elektronika működésének mélyebb megértését tükrözi.
A fan-out nem csupán egy szám, hanem a digitális jelintegritás és az áramkör megbízhatóságának sarokköve. Alapvető ismerete nélkül lehetetlen stabil és nagy teljesítményű rendszereket tervezni.
A fan-outot befolyásoló alapvető tényezők
A fan-out értékét számos tényező befolyásolja, amelyek mind a logikai kapu belső felépítéséből, mind a külső környezeti viszonyokból adódnak. Ezen tényezők részletes ismerete elengedhetetlen a fan-out optimális kihasználásához és az áramkör stabil működésének biztosításához. A legfontosabb befolyásoló paraméterek közé tartoznak a logikai kapu áramforrási és áramnyelő képességei, a bemeneti terhelés jellege, a hőmérséklet, valamint a gyártási folyamatból eredő variációk.
A logikai kapu áramforrási és áramnyelő képessége
A fan-out leginkább meghatározó tényezője a logikai kapu kimenetének azon képessége, hogy áramot szolgáltasson (sourcing current) vagy elvezessen (sinking current) a meghajtott bemenetek számára.
Amikor egy logikai kapu kimenete magas (HIGH) logikai szinten van, áramot szolgáltat a rákapcsolt bemeneteknek. Ezt az áramot IOH (Output High Current) néven ismerjük. Minden egyes meghajtott bemenet egy bizonyos áramot igényel a magas szinten, amit IIH (Input High Current) jelöl. A maximális fan-out ebben az esetben a kimeneti forrásáram és a bemeneti áram arányával határozható meg: Fan-out = IOH / IIH.
Amikor a logikai kapu kimenete alacsony (LOW) logikai szinten van, áramot vezet el a rákapcsolt bemenetektől a föld felé. Ezt az áramot IOL (Output Low Current) néven ismerjük. Minden egyes meghajtott bemenet egy bizonyos áramot ad le az alacsony szinten, amit IIL (Input Low Current) jelöl. A maximális fan-out ebben az esetben az kimeneti nyelőáram és a bemeneti áram arányával határozható meg: Fan-out = IOL / IIL. A tényleges fan-out a két érték közül a kisebbik, mivel mindkét állapotban (HIGH és LOW) garantálni kell a megbízható működést.
Például, a TTL logikai család kapuinak bemenetei viszonylag nagy áramot igényelnek az alacsony állapotban (IIL), míg a magas állapotban (IIH) elhanyagolhatóan kicsit. Emiatt a TTL kapuk fan-outja általában az áramnyelő képességük korlátozza. Ezzel szemben a CMOS logikai kapuk bemenetei rendkívül nagy impedanciájúak, és gyakorlatilag elhanyagolható statikus áramot igényelnek mindkét logikai állapotban. Emiatt a CMOS kapuk fan-outja elméletileg nagyon magas, gyakran több száz is lehet, de a gyakorlatban a kapacitív terhelés korlátozza.
Bemeneti terhelés jellege
Bár a fan-out definíciója általában azonos típusú kapuk meghajtására vonatkozik, a valóságban egy kimenet gyakran különböző logikai családokhoz tartozó vagy eltérő bemeneti impedanciájú kapukat is meghajthat. Ebben az esetben a fan-out számítása bonyolultabbá válik, és figyelembe kell venni az egyes terhelések egyedi áramfelvételét. Egy magas impedanciájú bemenet kevesebb terhelést jelent, mint egy alacsony impedanciájú. Ezenkívül a bemeneti kapacitás is jelentős tényezővé válik, különösen magas frekvenciákon, mivel ez növeli a terjedési késleltetést és a dinamikus áramfelvételt.
Hőmérséklet
A félvezető eszközök, így a logikai kapuk jellemzői is, hőmérsékletfüggőek. Az áramforrási és áramnyelő képességek, valamint a bemeneti áramok változhatnak a hőmérséklet emelkedésével vagy csökkenésével. Általában a gyártók a fan-out értékeket a legrosszabb esetre (worst-case) adják meg, figyelembe véve a teljes működési hőmérsékleti tartományt. Magasabb hőmérsékleten a tranzisztorok áramvezető képessége csökkenhet, ami negatívan befolyásolhatja a fan-outot.
Tápfeszültség
A tápfeszültség (VCC) stabilitása és szintje szintén befolyásolja a fan-outot. Egy alacsonyabb tápfeszültség korlátozhatja a kimeneti fokozat áramszolgáltató képességét, míg egy ingadozó tápfeszültség instabillá teheti a logikai szinteket és növelheti a hibás működés kockázatát. A gyártók általában egy specifikus tápfeszültség tartományra adják meg a fan-out értékeket, és ezen kívül eső értékek esetén a megbízható működés nem garantált.
Gyártási folyamat variációi
A félvezetőgyártási folyamatok sosem tökéletesek, és mindig lesznek apró eltérések az egyes chipek között. Ezek az eltérések befolyásolhatják a tranzisztorok paramétereit, mint például a transzkonduktanciát vagy a küszöbfeszültséget, ami végső soron kihat a logikai kapuk áramforrási és áramnyelő képességére. A gyártók ezért tipikusan egy minimális fan-out értéket adnak meg, garantálva, hogy még a legrosszabb esetben gyártott chipek is megfeleljenek ennek a specifikációnak. A tervezőknek mindig ezt a garantált minimális értéket kell alapul venniük a tervezés során.
Ezen tényezők együttesen határozzák meg egy logikai kapu tényleges fan-out képességét. A tervezők feladata, hogy ezeket a paramétereket figyelembe véve optimalizálják az áramkör topológiáját és biztosítsák a megbízható működést a teljes működési tartományban.
A fan-out túllépésének súlyos következményei
A fan-out paraméter figyelmen kívül hagyása vagy túllépése a digitális áramkörökben számos súlyos problémához vezethet, amelyek mind a rendszer teljesítményét, mind a megbízhatóságát negatívan befolyásolják. Ezek a következmények a jelintegritás romlásától a teljes áramkör hibás működéséig terjedhetnek, és jelentős tervezési, hibakeresési és gyártási költségeket vonhatnak maguk után. A fan-out határainak betartása nem csupán ajánlás, hanem alapvető mérnöki követelmény.
Jel romlás és zajtűrés csökkenése
Amikor egy logikai kapu kimenete a megengedettnél több bemenetet hajt meg, a kimeneti áramok meghaladják a kapu specifikált képességét. Ez a kimeneti feszültségszintek degradációjához vezet. A logikai magas (HIGH) szint feszültsége (VOH) csökken, míg a logikai alacsony (LOW) szint feszültsége (VOL) emelkedik. Ez azt jelenti, hogy a kimeneti jel „összezsugorodik”, és közelebb kerül az átmeneti (threshold) feszültségszinthez. Ennek következtében drasztikusan csökken az áramkör zajtűrése (noise margin). A zajtűrés az a feszültségkülönbség, amennyivel a logikai szintek eltérhetnek a névleges értéktől anélkül, hogy a következő kapu hibásan értelmezné a jelet. Ha ez a zajtűrés kicsi, akkor már egy kisebb elektromos zaj, interferencia vagy tápfeszültség-ingadozás is elegendő lehet ahhoz, hogy a jel hibásan kerüljön értelmezésre, ami logikai hibákhoz vezet.
Terjedési késleltetés növekedése
A túlzott fan-out a kimeneti kapacitív terhelés növekedését okozza. Minden egyes bemenet, amelyet a kimenet meghajt, hozzájárul a teljes kapacitív terheléshez. A kimeneti fokozatnak ezt a megnövekedett kapacitást kell feltöltenie és kisütnie minden logikai állapotváltáskor. A nagyobb kapacitás feltöltéséhez és kisütéséhez több időre van szükség, ami lelassítja a jel felfutási (rise time) és lefutási (fall time) idejét. Ez közvetlenül növeli a terjedési késleltetést (propagation delay), azaz azt az időt, amíg a bemeneti változás a kimeneten megjelenik. A megnövekedett késleltetések különösen problémásak a nagy sebességű, szinkron rendszerekben, ahol a szigorú időzítési követelmények miatt a legkisebb késleltetés is komoly működési hibákhoz, például hold time vagy setup time violations-hoz vezethet. Ez az áramkör működési frekvenciájának csökkenését is eredményezheti.
Teljesítmény disszipáció és hőtermelés növekedése
A megnövekedett kapacitív terhelés nemcsak a késleltetéseket növeli, hanem a dinamikus teljesítmény disszipációt is. Minden alkalommal, amikor egy kapacitás feltöltődik vagy kisül, energia disszipálódik hő formájában. Minél nagyobb a meghajtott kapacitás, és minél gyorsabban történnek a logikai átmenetek, annál nagyobb lesz a disszipált teljesítmény. Ez a megnövekedett hőtermelés az áramkör túlmelegedéséhez vezethet, ami csökkenti az alkatrészek élettartamát, növeli a meghibásodás kockázatát, és extrém esetekben akár az IC fizikai károsodását is okozhatja. A hűtési megoldások (hűtőbordák, ventilátorok) alkalmazása növeli a rendszer méretét, súlyát és költségét.
Megbízhatósági problémák és rövidített élettartam
A túlterhelt kimeneti fokozatok folyamatosan a specifikációik határán vagy azon túl működnek. Ez a stressz felgyorsítja az alkatrészek öregedését és csökkenti az áramkör megbízhatóságát. Az elektromos áramok, feszültségek és a hőmérséklet túlzott mértékű igénybevétele olyan jelenségeket okozhat, mint az elektromigráció (az anyagok vándorlása az áram hatására), a dielektromos lebomlás vagy a tranzisztorok paramétereinek eltolódása. Ezek a jelenségek idővel vezethetnek az áramkör végleges meghibásodásához, ami drága javításokat vagy cseréket tehet szükségessé, különösen kritikus alkalmazásokban.
Hibás működés és kiszámíthatatlan viselkedés
Végső soron a fan-out túllépése az áramkör hibás működéséhez vezethet. A degradált jelszintek, a megnövekedett késleltetések és a csökkent zajtűrés kombinációja azt eredményezheti, hogy a logikai áramkör időnként vagy bizonyos körülmények között (pl. hőmérséklet-ingadozás, tápfeszültség-változás) nem a tervezett módon működik. Ez lehet egy egyszerű, ritka hiba, de akár az egész rendszer összeomlása is. A hibás működés nehezen diagnosztizálható, mivel a probléma nem feltétlenül jelentkezik állandóan, és a hibakeresés sok időt és erőforrást igényelhet. Ez jelentős késedelmet okozhat a termékfejlesztésben és növelheti a piacra kerülési időt.
Ezek a következmények egyértelműen rávilágítanak arra, hogy a fan-out megfelelő kezelése nem opcionális, hanem a digitális áramkörök tervezésének alapvető pillére. A tervezőknek mindig konzervatív megközelítést kell alkalmazniuk, és gondoskodniuk kell arról, hogy a fan-out határai soha ne legyenek túllépve, még a legrosszabb működési körülmények között sem.

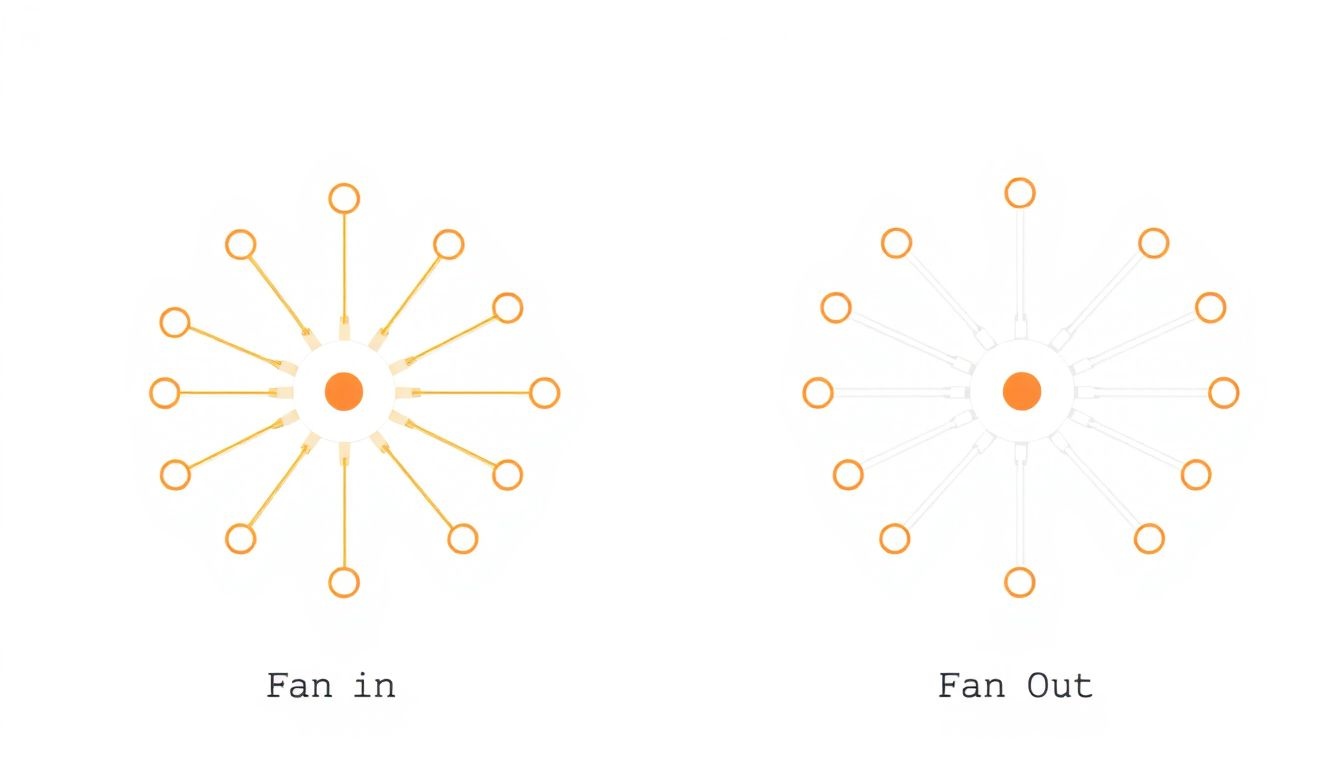

Fan-in és fan-out: a két oldal
A digitális logikai kapuk jellemzésekor a fan-out mellett gyakran említik a fan-in fogalmát is. Bár mindkettő a kapuk csatlakozási képességeivel foglalkozik, alapvető különbség van közöttük a funkció és az irány tekintetében. A fan-out a kimeneti terhelhetőséget írja le, míg a fan-in a bemeneti követelményeket.
A fan-in egy logikai kapu bemeneteinek számát jelöli. Például egy kétbemenetű ÉS (AND) kapu fan-in értéke 2. Egy hárombemenetű VAGY (OR) kapu fan-in értéke 3. Ez a paraméter alapvetően a kapu logikai funkciójához kapcsolódik, és azt mutatja meg, hány logikai változót képes feldolgozni egyetlen kapu. A fan-in egy rögzített érték az adott kapu típusra vonatkozóan, és a gyártó határozza meg a kapu tervezésekor. Nincs közvetlen befolyása az áramkör terhelhetőségére vagy a jelintegritásra abban az értelemben, mint a fan-out.
Ezzel szemben a fan-out egy adott kapu kimenetének terhelhetőségét írja le, azaz hány más kapu bemenetét képes meghajtani. Ez egy dinamikusabb paraméter, amelyet a tervezőnek figyelembe kell vennie és kezelnie kell az áramkör topológiájának kialakításakor. Míg a fan-in a kapu „bemeneti képességét” definiálja, addig a fan-out a „kimeneti erejét”.
Bár a két fogalom eltérő, szorosan kapcsolódnak egymáshoz a digitális rendszerek architektúrájában. Egy komplex digitális áramkörben az egyik kapu kimenete egy másik kapu bemenetére csatlakozik. Az első kapu kimenetének fan-outja tehát a rákapcsolt kapuk bemeneteinek számával (pontosabban az általuk képviselt terheléssel) áll összefüggésben. A tervezőnek gondoskodnia kell arról, hogy a kimeneti kapu fan-outja elegendő legyen az összes rákapcsolt bemeneti kapu meghajtásához, függetlenül azok fan-in értékétől. Egy magas fan-in értékű kapu önmagában nem jelent nagyobb terhelést a meghajtó kapu számára, mint egy alacsony fan-in értékű, ha azonos logikai családból származnak. A terhelés mértékét az egyedi bemeneti áramok és kapacitások határozzák meg.
A fan-in a kapu bemeneteinek számát, a fan-out a kimenet terhelhetőségét jelöli. Míg az első a kapu logikai funkciójához kötődik, a második az áramkör megbízhatóságának kulcsa.
A modern digitális rendszerekben a fan-in gyakran korlátozott a fizikai méret és a komplexitás miatt (pl. egy kapunak csak bizonyos számú fizikai bemenete lehet). A fan-out viszont egy teljesítmény-orientált paraméter, amely a jelintegritás és a sebesség szempontjából kritikus. A tervezési folyamat során mindkét paramétert figyelembe kell venni a hatékony és megbízható áramkörök létrehozásához.
A fan-out számítása és meghatározása különböző logikai családokban
A fan-out értékét a logikai kapu áramforrási és áramnyelő képességei, valamint a meghajtott bemenetek áramigényei határozzák meg. A számítás módja némileg eltérhet a különböző logikai családok (pl. TTL, CMOS) specifikus jellemzői miatt. Fontos megjegyezni, hogy a gyártók általában a legrosszabb esetre (worst-case) adják meg a fan-out értékeket, figyelembe véve a hőmérséklet, tápfeszültség és gyártási variációk hatását, hogy garantálják a megbízható működést.
TTL (Transistor-Transistor Logic) logikai család fan-out számítása
A TTL kapuk bemeneti és kimeneti áramjellemzői viszonylag nagyok, különösen az alacsony logikai szinten.
A TTL kapu kimenetének magas logikai szinten (HIGH) történő áramforrási képességét IOH (Output High Current) jelöli. Ez az a maximális áram, amit a kapu képes leadni anélkül, hogy a kimeneti feszültség a minimálisan garantált VOH szint alá csökkenne. A TTL bemenetek magas szinten kis áramot igényelnek, amit IIH (Input High Current) jelöl.
A TTL kapu kimenetének alacsony logikai szinten (LOW) történő áramnyelő képességét IOL (Output Low Current) jelöli. Ez az a maximális áram, amit a kapu képes elvezetni anélkül, hogy a kimeneti feszültség a maximálisan garantált VOL szint fölé emelkedne. A TTL bemenetek alacsony szinten viszonylag nagy áramot igényelnek, amit IIL (Input Low Current) jelöl.
A TTL logikai család esetében a fan-outot általában az áramnyelő (sinking) képesség korlátozza, mivel az IIL érték jelentősen nagyobb, mint az IIH.
A fan-out számítása mindkét állapotra elvégezhető:
- Magas szinten (HIGH): Fan-outHIGH = |IOH(min)| / |IIH(max)|
- Alacsony szinten (LOW): Fan-outLOW = |IOL(min)| / |IIL(max)|
A tényleges fan-out a két érték közül a kisebbik.
Például, egy tipikus 74LS00 NAND kapu esetén (alacsony teljesítményű Schottky TTL):
IOH = -0.4 mA (áramot szolgáltat a kimenet)
IIH = 20 µA
IOL = 8 mA (áramot vezet el a kimenet)
IIL = -0.4 mA
Fan-outHIGH = |-0.4 mA| / |20 µA| = 400 µA / 20 µA = 20
Fan-outLOW = |8 mA| / |-0.4 mA| = 8000 µA / 400 µA = 20
Ebben az esetben a fan-out 20. Ez azt jelenti, hogy egy 74LS00 kapu legfeljebb 20 másik 74LSXX sorozatú kapu bemenetét képes meghajtani. Fontos, hogy a gyártói adatlapokban megadott értékek a legrosszabb esetre vonatkoznak, azaz garantálják a működést a teljes hőmérsékleti és tápfeszültség-tartományban.
CMOS (Complementary Metal-Oxide-Semiconductor) logikai család fan-out számítása
A CMOS kapuk bemenetei MOSFET tranzisztorokból állnak, amelyek nagyon nagy bemeneti impedanciával rendelkeznek. Ez azt jelenti, hogy statikus állapotban (DC) a bemeneti áramok (IIH és IIL) rendkívül kicsik, gyakorlatilag elhanyagolhatók (néhány nanoamper nagyságrendűek). Emiatt a CMOS kapuk statikus fan-outja elméletileg nagyon magas, akár több száz vagy ezer is lehet.
Azonban a CMOS kapuk esetében a fan-outot nem a statikus áramok, hanem a kapacitív terhelés és az ebből adódó dinamikus áramok korlátozzák. Minden egyes bemenet rendelkezik egy bizonyos bemeneti kapacitással (Cin), ami jellemzően néhány pikofarad (pF) nagyságrendű. Amikor egy CMOS kimenet állapotot vált (0-ról 1-re vagy 1-ről 0-ra), akkor fel kell töltenie vagy le kell sütnie a meghajtott bemenetek összkapacitását. A megnövekedett kapacitás lelassítja a jelátmeneteket, növeli a terjedési késleltetést és a dinamikus teljesítmény disszipációt.
Ezért a CMOS kapuk fan-outját nem egy fix számként, hanem inkább a megengedett maximális összkapacitív terhelésként adják meg a gyártók. Például, egy kapu képes lehet 50 pF összkapacitást meghajtani. Ha egy bemenet 5 pF kapacitást jelent, akkor a fan-out 50 pF / 5 pF = 10 lehet. Azonban ez a számítás csak iránymutató, mivel a terjedési késleltetés elfogadható szinten tartása is kulcsfontosságú. A tervezőnek figyelembe kell vennie a bemeneti kapacitásokat, a vezetékek kapacitását és az áramkör működési frekvenciáját.
A CMOS fan-outjának meghatározásakor a következőket kell figyelembe venni:
- Maximális megengedett terjedési késleltetés: A tervező által meghatározott időzítési korlátok.
- Kimeneti meghajtó képesség: A kapu kimenetének ellenállása és áramképessége.
- Bemeneti kapacitások: Az egyes meghajtott kapuk bemeneti kapacitása.
- Vezetékezés kapacitása: A nyomtatott áramköri lapon lévő vezetékek parazita kapacitása.
A gyártók gyakran adnak meg grafikonokat, amelyek a terjedési késleltetést a kimeneti terhelés (kapacitás) függvényében mutatják be, segítve a tervezőket az optimális fan-out meghatározásában.
ECL (Emitter-Coupled Logic) logikai család fan-out jellemzői
Az ECL logikai család a leggyorsabb logikai technológiák közé tartozik, mivel nem szaturált állapotban működő tranzisztorokat használ, és kis feszültségingadozásokkal dolgozik. Az ECL kimenetek alacsony impedanciájúak, és emitterkövető fokozatokkal rendelkeznek, amelyek kiváló áramforrási képességet biztosítanak. Az ECL bemenetek szintén viszonylag nagy impedanciájúak. Emiatt az ECL kapuk fan-outja jellemzően magas, gyakran 25-nél is több lehet, és kevésbé korlátozott az áramok, mint inkább a jelreflexiók és a zaj miatt, különösen magas frekvenciákon.
Az ECL rendszerekben a fan-out kezelése szorosan összefügg az impedancia illesztéssel és a terminálással, hogy elkerüljék a jelreflexiókat a vezetékeken. A megfelelő lezáró ellenállások alkalmazása elengedhetetlen a jelintegritás fenntartásához, és ez befolyásolhatja a fan-out tényleges értékét is.
Összefoglalva, a fan-out számítása és kezelése a logikai család specifikus jellemzőitől függ. Míg a TTL-nél az áramok a dominánsak, addig a CMOS-nál a kapacitív terhelés, az ECL-nél pedig a nagy sebességű jelátvitelhez kapcsolódó impedancia illesztési problémák kerülnek előtérbe.
Gyakorlati tervezési stratégiák a fan-out kezelésére
A digitális áramkörök tervezése során elengedhetetlen a fan-out paraméter proaktív kezelése, hogy elkerüljük a fentebb részletezett problémákat, mint a jelromlás, a megnövekedett késleltetés vagy a megbízhatósági problémák. Számos stratégia létezik, amelyekkel a tervezők biztosíthatják, hogy az áramkör minden pontján betartsák a fan-out határait, még a legösszetettebb rendszerekben is.
Pufferek és meghajtók (buffers és drivers) alkalmazása
Az egyik leggyakoribb és leghatékonyabb módszer a fan-out problémák kezelésére a pufferek (buffers) vagy meghajtók (drivers) beépítése. Ezek olyan logikai kapuk, amelyeknek általában egyetlen bemenetük és egyetlen kimenetük van, és elsődleges céljuk a jelerősség növelése és a terhelés elosztása. Egy puffer lényegében egy erősítőként működik a digitális tartományban, növelve a kimeneti kapu áramforrási és áramnyelő képességét. Ha egy kapu kimenetének a megengedettnél több bemenetet kellene meghajtania, akkor a kimenet és a terhelések közé egy puffert illesztenek. A puffer bemenete csak egy egységnyi terhelést jelent az eredeti kapu számára, míg a puffer kimenete képes meghajtani az összes szükséges terhelést, anélkül, hogy a jelszint degradálódna vagy a késleltetések elfogadhatatlanná válnának. A meghajtók nagyobb áramképességű pufferek, amelyeket különösen nagy kapacitív terhelések (pl. hosszú vezetékek, buszok) meghajtására terveztek.
A pufferek használata azonban növeli a terjedési késleltetést (mivel minden puffer hozzáadja a saját késleltetését az útvonalhoz) és a teljesítményfelvételt, valamint a felhasznált kapuk számát és ezzel az áramkör komplexitását. Ezért alkalmazásukat optimalizálni kell, és csak ott szabad használni, ahol feltétlenül szükséges.
Logikai kapuk kiválasztása
A tervezés kezdeti szakaszában a megfelelő logikai család és a specifikus kaputípusok kiválasztása kulcsfontosságú. A CMOS technológia például alapvetően magasabb fan-out képességgel rendelkezik a TTL-hez képest, a bemenetek rendkívül magas impedanciája miatt. Ha nagy fan-outra van szükség, a CMOS kapuk előnyösebbek lehetnek. Ezenkívül a logikai családokon belül is léteznek különböző „erősségű” kapuk, amelyek eltérő kimeneti meghajtó képességgel rendelkeznek. Például a 74HC sorozatú CMOS kapuk erősebb kimenetekkel rendelkezhetnek, mint a 74HCT sorozatúak. A gyártói adatlapok alapos tanulmányozása elengedhetetlen a megfelelő kapu kiválasztásához.
Áramkör topológia optimalizálása
A logikai kapuk elrendezése és a jelek útvonalának tervezése is befolyásolhatja a fan-out problémákat. A tervezőknek arra kell törekedniük, hogy minimalizálják a terhelést a kritikus útvonalakon, és ahol lehetséges, elosszák a terhelést több kapu között. Például, ha egy jelet sok helyre kell eljuttatni, érdemes lehet egy fa-szerű elosztó hálózatot létrehozni, ahol az első kapu meghajt néhány puffert, és ezek a pufferek hajtják meg a további terheléseket. Ez a hierarchikus megközelítés segít a fan-out határainak betartásában és a jelintegritás fenntartásában.
Vezeték hossza és impedancia illesztés
Magas frekvenciájú áramkörökben, ahol a jel terjedési ideje összemérhető a jel felfutási idejével, a vezetékek parazita kapacitása és induktivitása is jelentős terhelést jelenthet. Hosszú vezetékek esetén a vezeték saját kapacitása hozzáadódik a bemeneti kapacitásokhoz, tovább növelve az összkapacitást, ami a fan-out problémákhoz hasonló jelenségeket okozhat. Ilyen esetekben az impedancia illesztés és a lezáró ellenállások alkalmazása válhat szükségessé a jelreflexiók elkerülése és a jelintegritás fenntartása érdekében. Bár ez nem közvetlenül a fan-out definíciójához tartozik, a jelminőség romlása hasonló tüneteket produkálhat, ezért a két probléma kezelése gyakran összefonódik.
Szimuláció és analízis
A modern digitális áramkörök tervezésénél elengedhetetlen a számítógépes szimuláció és az időzítési analízis. Ezek az eszközök lehetővé teszik a tervezők számára, hogy már a fizikai megvalósítás előtt ellenőrizzék a fan-out határok betartását, a terjedési késleltetéseket és a zajtűrést. A Static Timing Analysis (STA) eszközök képesek azonosítani a kritikus útvonalakat és jelezni a potenciális időzítési hibákat, amelyek a fan-out túllépéséből adódhatnak. A Spice szimulációk részletesebb betekintést nyújtanak a jelformákba és a feszültségszintekbe, segítve a tervezőket a problémás területek azonosításában és a megoldások optimalizálásában.
Ezen stratégiák kombinált alkalmazásával a tervezők képesek robusztus, nagy teljesítményű és megbízható digitális áramköröket létrehozni, amelyek megfelelnek a szigorú működési követelményeknek, és hosszú távon is stabilan működnek.
A fan-out és a zajtűrés kapcsolata
A zajtűrés (noise margin) az a maximális zajfeszültség, amelyet egy logikai áramkör el tud viselni anélkül, hogy a kimeneti jel logikai állapota hibásan értelmeződne a következő kapu bemenetén. A digitális rendszerekben elengedhetetlen a megfelelő zajtűrés fenntartása, mivel a külső elektromágneses interferencia (EMI), a tápfeszültség ingadozása, a földhurok zajok és a keresztbeszéd (crosstalk) mind hozzájárulhatnak a jel romlásához. A fan-out és a zajtűrés szorosan összefüggő paraméterek, és a fan-out túllépése közvetlenül csökkenti az áramkör zajtűrését.
A zajtűrést két részre bontják:
- Magas szintű zajtűrés (Noise Margin High, NMH): Ez a minimális különbség a meghajtó kapu kimeneti magas szintű feszültsége (VOH(min)) és a meghajtott kapu bemeneti magas szintű feszültsége (VIH(min)) között, amely még garantálja a helyes működést.
NMH = VOH(min) – VIH(min) - Alacsony szintű zajtűrés (Noise Margin Low, NML): Ez a minimális különbség a meghajtott kapu bemeneti alacsony szintű feszültsége (VIL(max)) és a meghajtó kapu kimeneti alacsony szintű feszültsége (VOL(max)) között, amely még garantálja a helyes működést.
NML = VIL(max) – VOL(max)
Minél nagyobbak ezek az értékek, annál robusztusabb az áramkör a zajokkal szemben. Ideális esetben mind az NMH, mind az NML pozitív és elegendően nagy ahhoz, hogy elnyelje a rendszerben keletkező zajokat.
Amikor egy logikai kapu kimenete a megengedettnél több terhelést hajt meg (azaz túllépik a fan-outot), a kimeneti feszültségszintek degradálódnak. A VOH értéke csökken, a VOL értéke pedig növekszik.
A fan-out túllépése a VOH csökkenéséhez és a VOL növekedéséhez vezet, ami közvetlenül csökkenti mind a magas, mind az alacsony szintű zajtűrést, sebezhetővé téve az áramkört a zajokkal szemben.
Ha a VOH csökken, akkor a NMH értéke is csökken, mivel a VOH(min) – VIH(min) különbség kisebb lesz. Ez azt jelenti, hogy kevesebb „hely” marad a zaj számára a magas logikai szinten, mielőtt az a bemeneti küszöb alá esne.
Hasonlóan, ha a VOL növekszik, akkor a NML értéke is csökken, mivel a VIL(max) – VOL(max) különbség kisebb lesz. Ez azt jelenti, hogy kevesebb „hely” marad a zaj számára az alacsony logikai szinten, mielőtt az a bemeneti küszöb fölé emelkedne.
A csökkent zajtűrés következménye, hogy az áramkör sokkal érzékenyebbé válik a zajokra. Egy olyan zajimpulzus, amelyet egy megfelelően tervezett áramkör könnyedén elnyelne, egy túlterhelt áramkörben logikai hibát okozhat. Ez véletlenszerű, nehezen reprodukálható hibákhoz vezethet, amelyek rendkívül megnehezítik a hibakeresést és rontják a rendszer megbízhatóságát. Különösen igaz ez a gyorsan változó környezeti körülmények között, ahol a hőmérséklet, a páratartalom vagy az elektromágneses környezet ingadozása felerősítheti a problémát.
Ezért a tervezés során nem elegendő pusztán a fan-out specifikációkat betartani; fontos figyelembe venni a zajtűrést is. A konzervatív tervezés, amely a fan-outot a megengedett határokon belül tartja, és ahol szükséges, puffereket használ, segít maximalizálni a zajtűrést és biztosítani az áramkör robusztusságát még zajos környezetben is. A megfelelő földelés, a tápfeszültség szűrése és a jelútvonalak optimalizálása szintén hozzájárul a zajtűrés javításához, de az alapvető fan-out korlátok betartása nélkül ezek az intézkedések sem elegendőek.
A fan-out fejlődése és jövőbeli kilátásai
A digitális elektronika története során a fan-out fogalma és kezelése folyamatosan fejlődött, párhuzamosan a félvezető technológiák előrehaladásával. Az első diszkrét tranzisztoros áramköröktől a mai nanométeres méretű integrált áramkörökig a fan-out mindig is kulcsfontosságú tervezési paraméter maradt, de a hangsúly és a kihívások jellege változott.
A kezdetektől a TTL korszakig
Az 1950-es és 60-as években, amikor a digitális áramkörök diszkrét tranzisztorokból és ellenállásokból épültek fel, a fan-outot közvetlenül az egyes alkatrészek áramképességei és a terhelő ellenállások határozták meg. Ekkoriban a ellenállás-tranzisztor logikák (RTL) és a dióda-tranzisztor logikák (DTL) voltak elterjedtek, amelyek fan-out értékei viszonylag alacsonyak voltak, általában 5-10 között mozogtak. A tranzisztor-tranzisztor logika (TTL) megjelenése az 1960-as évek közepén jelentős előrelépést hozott. A TTL kapuk jobb áramnyelő képességgel rendelkeztek, ami lehetővé tette számukra, hogy nagyobb fan-out értékeket (gyakran 10-20) érjenek el, miközben viszonylag jó zajtűrést és sebességet biztosítottak. Ez a technológia hosszú ideig dominált a digitális rendszerekben.
A CMOS forradalom és a kapacitív terhelés előtérbe kerülése
Az 1970-es években megjelent és az 1980-as évekre elterjedt CMOS (Complementary Metal-Oxide-Semiconductor) technológia alapjaiban változtatta meg a fan-out megközelítését. Mivel a CMOS bemenetek rendkívül nagy impedanciájúak, gyakorlatilag elhanyagolható statikus áramot igényelnek. Ez elméletileg nagyon magas statikus fan-outot tesz lehetővé. Azonban a CMOS kapukban a domináns korlátozó tényezővé a kapacitív terhelés vált. Ahogy a tranzisztorok mérete csökkent, a parazita kapacitások egyre nagyobb szerepet játszottak a terjedési késleltetésben és a dinamikus teljesítményfelvételben. A nanotechnológia térnyerésével a vezetékek közötti keresztbeszéd és az induktív hatások is egyre jelentősebbé váltak, tovább bonyolítva a fan-out optimalizálását.
A modern VLSI és SoC rendszerek kihívásai
A mai nagyon nagyléptékű integrált áramkörök (VLSI) és System-on-Chip (SoC) rendszerek milliárdnyi tranzisztort tartalmaznak. Ezekben a komplex rendszerekben a fan-out kezelése már nem pusztán az egyes kapuk szintjén történik, hanem a teljes chip architektúrájának és a jelek elosztási hálózatának (clock tree, power distribution network) optimalizálásával is összefügg. A órajel elosztó hálózat (clock tree) tervezése például rendkívül érzékeny a fan-outra és a kapacitív terhelésre, mivel az órajelnek egyszerre több ezer vagy tízezer flip-flop bemenetét kell meghajtania, minimális eltolódással (skew). Itt a fan-out optimalizálásának célja nem csupán a funkcionális helyesség, hanem a maximális működési frekvencia és a minimális energiafelhasználás elérése is.
Jövőbeli kilátások és új technológiák
A jövőben a fan-out kezelése továbbra is kulcsfontosságú marad, különösen az alacsony fogyasztású és nagy sebességű alkalmazásokban. Az új technológiák, mint például a FinFET tranzisztorok és a Gate-All-Around (GAA) tranzisztorok, tovább csökkentik a tranzisztorok méretét, ami új kihívásokat és lehetőségeket teremt. A 3D integráció (3D ICs) és a chiplet architektúrák megjelenése új dimenziót ad a fan-out kezelésének, mivel a különböző chipletek közötti kommunikációhoz speciális interfészekre és meghajtókra van szükség, amelyeknek rendkívül alacsony késleltetéssel és energiafelhasználással kell működniük. Az optikai összeköttetések (optical interconnects) és a vezeték nélküli chip-en belüli kommunikáció (wireless-on-chip) kutatása is befolyásolhatja a jövőbeni fan-out megközelítéseket, bár ezek még gyerekcipőben járnak.
Az alacsony fogyasztású tervezés (low-power design) egyre nagyobb hangsúlyt kap, és ebben a fan-out optimalizálása kulcsszerepet játszik. A dinamikus teljesítményfelvétel csökkentése érdekében a tervezők igyekeznek minimalizálni a kapacitív terhelést és az átmenetek számát. Ez magában foglalja a kapuk méretének optimalizálását (capacity sizing) és a feszültség skálázását (voltage scaling), amelyek mind közvetlenül kapcsolódnak a fan-out paraméterhez.
Összességében a fan-out, mint alapvető paraméter, megőrzi relevanciáját a digitális elektronika fejlődésével. A technológiai előrelépések nem szüntetik meg a jelentőségét, hanem inkább új kihívásokat és kifinomultabb megoldásokat követelnek meg a tervezőktől a jelintegritás, a sebesség és az energiahatékonyság optimalizálása érdekében.
Összefoglaló példák és esettanulmányok
A fan-out elméleti magyarázata mellett fontos, hogy gyakorlati példákon és esettanulmányokon keresztül is megértsük a jelentőségét a valós áramkörök tervezésében. Ezek az esetek rávilágítanak arra, hogy a fan-out túllépése milyen konkrét problémákhoz vezethet, és hogyan lehet azokat megelőzni vagy orvosolni.
Egyszerű logikai kapu túlhajtása: a degradált jel esete
Képzeljünk el egy egyszerű NAND kaput (például egy 74LS00-at), amelynek a specifikált fan-outja 10. Ez azt jelenti, hogy 10 másik azonos típusú kapu bemenetét képes megbízhatóan meghajtani. Ha azonban a tervező véletlenül 12 vagy 15 ilyen kapu bemenetét csatlakoztatja ehhez az egy kimenethez, a következő problémák merülhetnek fel:
- VOH és VOL degradáció: A kimeneti tranzisztorok nem képesek elegendő áramot szolgáltatni vagy elvezetni az összes terhelés számára. Ennek eredményeként a HIGH logikai szint (pl. 4.5V helyett) lecsökkenhet 3.5V-ra, az LOW logikai szint (pl. 0.2V helyett) pedig felmehet 0.8V-ra.
- Zajtűrés csökkenés: Ha a következő kapu bemenetének VIH(min)-je 2V, és VIL(max)-je 0.8V, akkor az eredeti zajtűrés (pl. NMH = 4.5V – 2V = 2.5V és NML = 0.8V – 0.2V = 0.6V) drasztikusan csökken. A degradált jelszintekkel (3.5V és 0.8V) a NMH = 3.5V – 2V = 1.5V, míg a NML = 0.8V – 0.8V = 0V. Ez utóbbi azt jelenti, hogy az áramkör zajtűrése nulla lett az alacsony szinten, ami garantálja a hibás működést már a legkisebb zaj hatására is.
- Terjedési késleltetés növekedés: A megnövekedett kapacitív terhelés miatt a jel felfutási és lefutási ideje megnőhet. Egy 10ns-es késleltetésű kapu akár 20-30ns-es késleltetéssel is működhet, ami a szinkron rendszerekben időzítési hibákhoz vezethet.
Megoldás: A kimenet és a terhelések közé egy vagy több puffert kell beilleszteni, hogy a terhelés elosztásra kerüljön, és minden kapu a specifikációján belül maradjon.
Órajel elosztó hálózat (clock tree) tervezése
Az órajel elosztó hálózat az egyik legkritikusabb része egy szinkron digitális rendszernek. Az órajelnek egyszerre több ezer vagy tízezer flip-flop bemenetét kell meghajtania, rendkívül szigorú időzítési követelményekkel. Itt a fan-out probléma nem csak a jelszint degradációjában, hanem az órajel eltolódásában (clock skew) is megnyilvánul.
Ha az órajel forrása túl sok flip-flop bemenetét hajtja meg közvetlenül, az órajel jelformája torzulhat, és a terjedési késleltetés megnőhet. Ami még súlyosabb, ha a terhelések egyenetlenül oszlanak meg, vagy a vezetékek hossza eltérő, az órajel különböző időpontokban érkezhet meg a különböző flip-flopokhoz. Ez az órajel eltolódás hold time violations-hoz vagy setup time violations-hoz vezethet, ami adatvesztést és az áramkör teljes hibás működését okozhatja.
Megoldás: Az órajel elosztó hálózatot gondosan megtervezett pufferekkel és inverterekkel (amelyek szintén pufferként működnek) hozzák létre, gyakran fa-szerű struktúrában. Ez a struktúra biztosítja, hogy minden flip-flop bemenetét egy puffer hajtsa meg, amelynek fan-outja a specifikáción belül van, és az órajel eltolódás minimálisra csökkenjen. Szoftveres eszközök (pl. Static Timing Analysis) elengedhetetlenek az órajel elosztó hálózat optimalizálásához.
Busz meghajtó áramkörök
Egy digitális busz, amely több eszköz között oszt meg adatokat, tipikus példája a nagy fan-out igényű alkalmazásoknak. Egy mikroprocesszor adatbuszának meghajtója például több memóriachipet, perifériát és egyéb vezérlőegységet is meg kell, hogy hajtson. Ezen eszközök bemenetei együttesen jelentős kapacitív és áramterhelést képviselhetnek.
Ha a processzor kimeneti meghajtó képessége nem elegendő, a busz jelei lelassulnak, torzulnak, és a kommunikáció megbízhatatlanná válhat. Ez adatvesztéshez, hibás utasítások végrehajtásához vagy a rendszer teljes lefagyásához vezethet.
Megoldás: Speciális busz meghajtó IC-ket (például 74LS244, 74HC244) használnak. Ezek a chipek nagy áramképességű puffereket tartalmaznak, amelyeket kifejezetten buszok meghajtására terveztek. Képesek nagy kapacitív terheléseket gyorsan feltölteni és kisütni, fenntartva a jelintegritást és a megfelelő terjedési sebességet. Ezenkívül a busztermináció (lezáró ellenállások) is gyakori, különösen magas frekvenciákon, a reflexiók elkerülése érdekében.
Ezek az esettanulmányok jól illusztrálják, hogy a fan-out nem csupán egy elméleti paraméter, hanem a digitális áramkörök valós működését alapvetően befolyásoló tényező. A gondos tervezés, a megfelelő eszközök és a gyártói specifikációk betartása elengedhetetlen a megbízható és hatékony digitális rendszerek létrehozásához.
A fan-out optimalizálásának gazdasági és működési előnyei
A fan-out optimalizálása nem csupán technikai kényszer, hanem jelentős gazdasági és működési előnyökkel is jár a digitális áramkörök és rendszerek tervezésében és gyártásában. A körültekintő fan-out menedzsment hozzájárul a termék minőségéhez, költséghatékonyságához és piaci sikeréhez.
Költségcsökkentés
A fan-out határainak betartása csökkenti a tervezési és gyártási költségeket. Ha a fan-outot túllépik, az gyakran vezet hibás működéshez, ami drága hibakeresést (debugging) és újratervezést (re-design) tesz szükségessé. Ez a fejlesztési ciklus meghosszabbodásához, a mérnöki óradíjak növekedéséhez és a piacra kerülés (time-to-market) késedelméhez vezethet. A hibás vagy nem megbízható termékek visszahívása vagy garanciális javítása szintén jelentős anyagi terhet ró a gyártóra. A fan-out optimalizálásával csökkenthető a szükséges pufferek és meghajtók száma, ami kevesebb alkatrészt, kisebb nyomtatott áramköri lap méretet és egyszerűbb gyártási folyamatot eredményez, mindezek közvetlenül hozzájárulnak a gyártási költségek csökkentéséhez.
Teljesítmény javulás
A megfelelő fan-out kezelés közvetlenül javítja az áramkör teljesítményét. Azáltal, hogy elkerüljük a jelromlást és a túlzott terjedési késleltetéseket, az áramkör képes lesz a tervezett maximális órajelen működni, vagy akár annál is gyorsabban. Ez növeli a rendszer feldolgozási sebességét és hatékonyságát, ami versenyelőnyt jelenthet a piacon. A stabil jelszintek és a magas zajtűrés hozzájárulnak a rendszer megbízható és kiszámítható működéséhez, ami különösen fontos a kritikus alkalmazásokban.
Energiahatékonyság
A fan-out optimalizálása kulcsszerepet játszik az energiahatékonyság növelésében, különösen a CMOS technológiákban. A túlzott kapacitív terhelés megnöveli a dinamikus teljesítmény disszipációt, ami több hőt termel és nagyobb energiafelhasználást jelent. A fan-out gondos kezelésével minimalizálható a kapacitív terhelés, csökkentve ezzel a teljesítményfelvételt és a hőtermelést. Ez különösen fontos a hordozható eszközökben, ahol az akkumulátor élettartama kritikus, valamint az adatközpontokban, ahol az energiafogyasztás és a hűtési költségek jelentős tényezők. Az energiahatékonyabb áramkörök hozzájárulnak a környezetvédelemhez és csökkentik az üzemeltetési költségeket.
Termék élettartam és megbízhatóság
A fan-out határainak betartása csökkenti az alkatrészekre nehezedő stresszt, ami hosszabb termék élettartamot és nagyobb megbízhatóságot eredményez. A túlterhelt kapuk fokozott hőtermelésnek és elektromos igénybevételnek vannak kitéve, ami felgyorsítja az öregedési folyamatokat és növeli a meghibásodás kockázatát. Egy megbízhatóbb termék kevesebb garanciális javítást, elégedettebb ügyfeleket és jobb piaci hírnevet jelent. Ez hosszú távon erősíti a márka pozícióját és növeli a vásárlói bizalmat.
Összefoglalva, a fan-out nem csupán egy technikai specifikáció, hanem egy stratégiai paraméter, amelynek optimalizálása alapvető a modern digitális elektronikai termékek sikeréhez. A tervezéstől a gyártásig és a termék élettartamán át a fan-out gondos kezelése biztosítja a hatékony, megbízható és költséghatékony megoldásokat.
