A modern digitális világ alapját képező hálózatok bonyolult és sokrétű rendszerek, amelyek lehetővé teszik az eszközök közötti kommunikációt és az adatok megosztását. Ezen hálózati infrastruktúrák egyik legelterjedtebb és legstabilabb elrendezése a csillag topológia, más néven star network. Ez a hálózati modell a legtöbb otthoni, irodai és vállalati környezetben is megtalálható, köszönhetően egyszerűségének, megbízhatóságának és kiváló skálázhatóságának. A csillag topológia lényege, hogy minden hálózati eszköz, legyen az számítógép, nyomtató vagy szerver, egyetlen központi eszközhöz csatlakozik, amely az összes kommunikációt kezeli és irányítja.

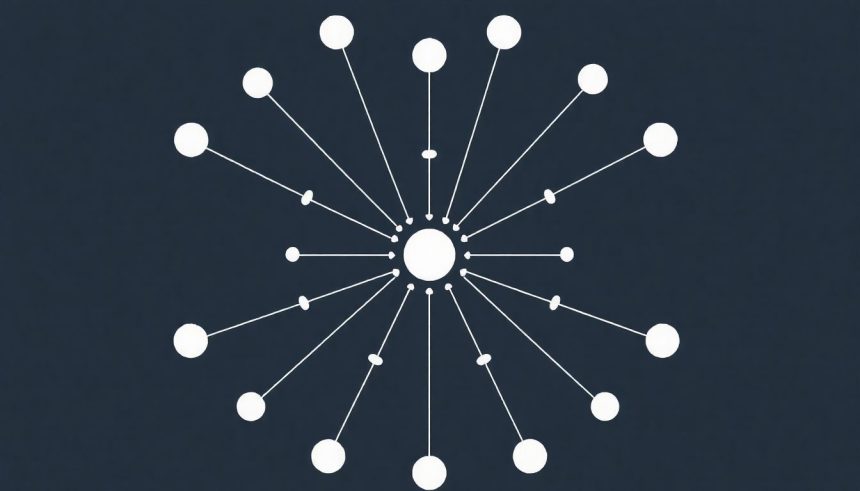

Ez a központi elrendezés vizuálisan egy csillagra emlékeztet, ahol a központi eszköz a csillag magja, a csatlakozó eszközök pedig a sugarak. Ez a struktúra alapvetően különbözik más hálózati topológiáktól, mint például a busz vagy a gyűrű topológia, amelyeknél az eszközök közvetlenül egymáshoz vagy egy közös vezetékhez kapcsolódnak. A csillag topológia népszerűségének titka a centralizált vezérlésben és a hibatűrő képességben rejlik, ami jelentősen megkönnyíti a hálózat felépítését, karbantartását és hibaelhárítását.
A csillag topológia definíciója és alapelvei
A csillag topológia egy hálózati elrendezés, ahol minden egyes hálózati eszköz (más néven csomópont vagy node) egy dedikált pont-pont kapcsolaton keresztül csatlakozik egy központi eszközhöz. Ez a központi eszköz általában egy hálózati elosztó (hub), egy kapcsoló (switch) vagy ritkábban egy router. A kulcsfontosságú jellemzője, hogy az eszközök nem kommunikálnak közvetlenül egymással, hanem minden adatforgalomnak át kell haladnia a központi eszközön. Ez a centralizált irányítás biztosítja a hálózat működésének stabilitását és a forgalom ellenőrzését.
Amikor egy eszköz adatot küld a hálózaton, az először eljut a központi eszközhöz. A központi eszköz ezután továbbítja az adatot a célállomásra. Ennek a folyamatnak a módja attól függ, hogy milyen típusú központi eszközt használnak. Egy hub például egyszerűen veszi a beérkező adatot, és minden portjára továbbítja azt, kivéve azt, amelyiken az adat érkezett. Ez azt jelenti, hogy minden eszköz megkapja az összes forgalmat, ami növeli a hálózati zsúfoltságot és a biztonsági kockázatokat. Ezzel szemben egy switch intelligensebb: megtanulja az egyes eszközök MAC-címét, és az adatot csak a célállomás portjára továbbítja, ami hatékonyabbá és biztonságosabbá teszi a kommunikációt.
A csillag topológia alapelvei a központi vezérlés és a hibatűrés. A központi vezérlés azt jelenti, hogy minden hálózati tevékenység a központi eszközön keresztül történik, ami egyszerűsíti a hálózat adminisztrációját és monitorozását. A hibatűrés pedig abból adódik, hogy ha egy egyedi kapcsolat (kábel) vagy egy csomópont meghibásodik, az nem befolyásolja a hálózat többi részének működését. Csak a meghibásodott eszköz vagy kapcsolat válik elérhetetlenné, míg a többi eszköz zavartalanul folytathatja a kommunikációt a központi eszközön keresztül.
Ez az elrendezés rendkívül rugalmasnak bizonyult az idők során, lehetővé téve a hálózatok egyszerű bővítését vagy zsugorítását. Új eszközök hozzáadása egyszerűen megoldható egy szabad portra való csatlakoztatással a központi eszközön, anélkül, hogy a meglévő hálózati infrastruktúrát megzavarnánk. Ez a modularitás jelentős előnyt biztosít a gyorsan változó IT-környezetekben, ahol az eszközök gyakori hozzáadása vagy eltávolítása megszokott jelenség.
A csillag topológia története és fejlődése
A hálózati topológiák fejlődése szorosan összefügg a számítástechnika és az adatkommunikáció történetével. A korai hálózatok, mint az ARPANET, még a busz topológia elvein alapultak, ahol minden eszköz egy közös vezetékre csatlakozott. Ez az elrendezés egyszerű volt, de komoly korlátokkal járt a hibakeresés és a skálázhatóság terén. A busz topológia egyik fő hátránya, hogy egyetlen kábelszakadás az egész hálózatot megbéníthatta, és a forgalom növekedésével a teljesítmény drasztikusan csökkent.
A csillag topológia az 1980-as évek elején kezdett elterjedni, különösen az Ethernet szabvány bevezetésével. Kezdetben a koaxiális kábelekkel működő busz topológia dominált, de ahogy a hálózati igények nőttek, egyre nyilvánvalóbbá vált a centralizáltabb és hibatűrőbb megoldások szükségessége. Az első csillag topológiát támogató eszközök a hubok voltak, amelyek alapvető jelszóismétlőként működtek. Bár a hubok megoldották a kábelszakadás problémáját (egy kábel hibája csak az adott eszközt érintette), továbbra is nagy volt a hálózati ütközések (collision) aránya, mivel az összes forgalmat mindenkinek elküldték.
Az igazi áttörést a hálózati kapcsolók (switches) megjelenése hozta el az 1990-es években. A switchek már sokkal intelligensebbek voltak a huboknál; képesek voltak megtanulni az eszközök MAC-címeit, és az adatokat célzottan a megfelelő porthoz továbbítani. Ez drámaian csökkentette az ütközések számát, és jelentősen növelte a hálózat teljesítményét és biztonságát. A switchek elterjedésével a csillag topológia vált a de facto szabvánnyá a helyi hálózatokban (LAN).
A 2000-es években és azon túl a csillag topológia tovább fejlődött, integrálva olyan technológiákat, mint a Power over Ethernet (PoE), amely lehetővé teszi az eszközök tápellátását az Ethernet kábelen keresztül, vagy a VLAN-ok (Virtual Local Area Networks), amelyek logikai hálózatok létrehozását teszik lehetővé egy fizikai hálózaton belül. Ez a fejlődés tette lehetővé, hogy a csillag topológia ne csak kis irodákban, hanem nagyvállalati környezetekben és adatközpontokban is alapvető építőelemként szolgáljon, gyakran hierarchikus vagy kiterjesztett csillag formájában.
Ma a star network továbbra is az egyik legfontosabb hálózati elrendezés, amely az otthoni Wi-Fi routerektől kezdve a modern felhő alapú infrastruktúrákig mindenhol jelen van. Alkalmazkodóképessége és a folyamatos technológiai innovációk biztosítják, hogy a csillag topológia még hosszú ideig a hálózattervezés sarokköve maradjon.
A csillag hálózat kulcsfontosságú komponensei
A csillag topológia működésének megértéséhez elengedhetetlen a hálózatot alkotó alapvető komponensek ismerete. Ezek az elemek együttesen biztosítják az adatok zökkenőmentes áramlását és a hálózat stabilitását. A legfontosabb komponensek a központi eszköz, a csomópontok, a kábelezés és a hálózati interfész kártyák.
Központi eszköz: a hálózat szíve
A központi eszköz a csillag topológia legkritikusabb eleme, mivel ez kezeli az összes adatforgalmat. Történelmileg és napjainkban is többféle központi eszköz létezik, amelyek eltérő funkciókat és teljesítményt nyújtanak:
- Hálózati elosztó (Hub): A hubok a legkorábbi és legegyszerűbb központi eszközök. Működésük alapvetően egy jelszóismétlőre hasonlít: minden beérkező adatcsomagot továbbítanak az összes csatlakoztatott eszköznek, kivéve azt, amelyikről érkezett. Ez azt jelenti, hogy minden eszköz „hallja” az összes forgalmat, ami növeli a hálózati zsúfoltságot (különösen nagy forgalom esetén) és az ütközések számát. A hubok mára nagyrészt elavulttá váltak a modern hálózatokban a korlátozott teljesítményük és biztonsági hiányosságaik miatt.
- Kapcsoló (Switch): A switchek a modern csillag topológiák alappillérei. Sokkal intelligensebbek, mint a hubok. Amikor egy adatcsomag érkezik hozzájuk, a switch megvizsgálja a cél MAC-címét, és az adatot csak annak az eszköznek a portjára továbbítja, amelyikhez a cél MAC-cím tartozik. Ez a célzott továbbítás jelentősen csökkenti az ütközéseket és a felesleges forgalmat, növelve a hálózat teljesítményét és biztonságát. A switchek képesek teljes duplex kommunikációra is, ami azt jelenti, hogy az eszközök egyszerre tudnak adatot küldeni és fogadni.
- Router: Bár a routerek elsősorban hálózatok közötti kommunikációra (pl. otthoni hálózat és az internet között) szolgálnak, sok modern router beépített switch funkcióval is rendelkezik, ami lehetővé teszi számukra, hogy egy kis csillag topológiájú hálózat központi eszközeként működjenak. A routerek IP-címek alapján irányítják a forgalmat, és számos fejlett hálózati funkciót (pl. tűzfal, DHCP szerver) is biztosítanak.
Csomópontok (Nodes)
A csomópontok azok az eszközök, amelyek a hálózathoz csatlakoznak, és adatot küldenek vagy fogadnak. Ezek lehetnek:
- Számítógépek: Asztali gépek, laptopok.
- Szerverek: Adatbázis szerverek, fájlszerverek, web szerverek.
- Nyomtatók: Hálózati nyomtatók.
- Hálózati tárolók (NAS): Központosított adattároló eszközök.
- IoT eszközök: Okos otthoni eszközök, szenzorok, kamerák.
- Egyéb hálózati eszközök: Hálózati médialejátszók, játékkonzolok.
Minden csomópontnak rendelkeznie kell egy hálózati interfész kártyával (NIC) a központi eszközhöz való csatlakozáshoz.
Kábelezés
A csillag topológia a legtöbb esetben réz alapú kábelezést használ, de optikai szálas kábelek is alkalmazhatók, különösen nagyobb távolságok vagy nagyobb sávszélesség igény esetén:
- Csavart érpárú kábel (Twisted Pair Cable): Ez a leggyakoribb típus, melynek két fő altípusa van:
- UTP (Unshielded Twisted Pair): Árnyékolatlan csavart érpárú kábel, a legelterjedtebb otthoni és irodai hálózatokban. Költséghatékony és könnyen telepíthető.
- STP (Shielded Twisted Pair): Árnyékolt csavart érpárú kábel, amely extra árnyékolással rendelkezik az elektromágneses interferencia (EMI) elleni védelem érdekében. Ipari környezetben vagy zajosabb területeken használják.
- Optikai szálas kábel (Fiber Optic Cable): Üveg- vagy műanyagszálakból áll, amelyek fényjelek formájában továbbítják az adatokat. Sokkal nagyobb sávszélességet és hosszabb átviteli távolságot biztosít, mint a rézkábelek, és immunis az elektromágneses interferenciára. Drágább és nehezebben telepíthető, de nagysebességű gerinchálózatokban vagy adatközpontokban nélkülözhetetlen.
Minden eszköznek saját kábellel kell rendelkeznie a központi eszközhöz, ami növeli a kábelezés mennyiségét más topológiákhoz képest.
Hálózati interfész kártya (NIC)
Minden csomópontnak rendelkeznie kell egy hálózati interfész kártyával (Network Interface Card, NIC), más néven hálózati adapterrel. Ez a hardverkomponens felelős a fizikai kapcsolat létrehozásáért a hálózat és az eszköz között. A NIC alakítja át a számítógép digitális adatait olyan elektromos jelekké (vagy fényjelekké), amelyek a hálózati kábelen keresztül továbbíthatók, és fordítva. Minden NIC-nek van egy egyedi MAC-címe (Media Access Control address), amelyet a switchek használnak a célzott adatátvitelhez.
Ezen komponensek harmonikus együttműködése teszi lehetővé a csillag topológia hatékony és megbízható működését, biztosítva a modern hálózatok alapjait.

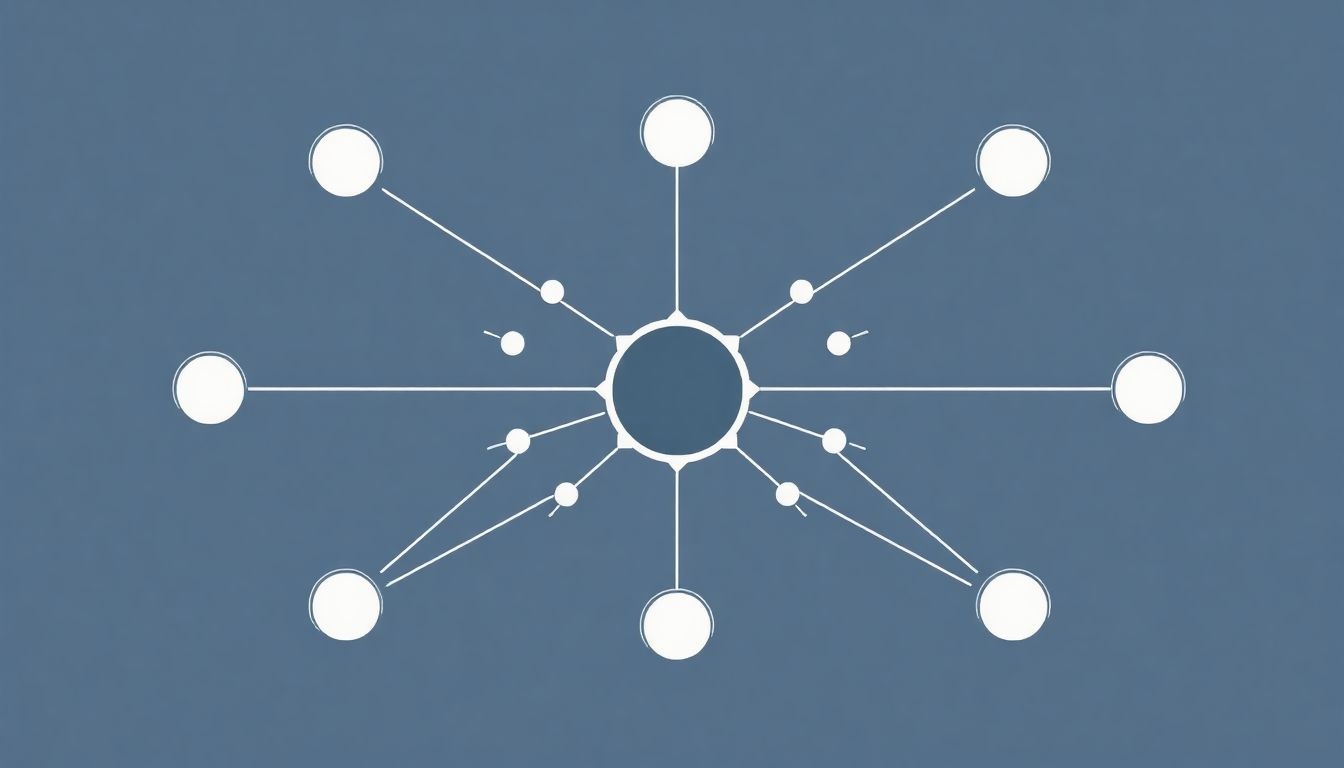

Hogyan működik a csillag topológia? Részletes mechanizmus
A csillag topológia működésének alapja a központi eszközön keresztüli adatforgalom. Bár a koncepció egyszerűnek tűnik, a mögötte rejlő mechanizmusok részletesebb megértése kulcsfontosságú a hálózat teljesítményének és megbízhatóságának értékeléséhez. A működés módja jelentősen függ attól, hogy a központi eszköz egy hub vagy egy switch.
Adatforgalom hubbal
Amikor egy hub a központi eszköz:
- Adatküldés: Egy csomópont (pl. A számítógép) adatot szeretne küldeni egy másik csomópontnak (pl. B számítógép). Az adatcsomagot elküldi a hálózati interfész kártyáján keresztül a hubhoz.
- Adatfogadás és továbbítás: A hub megkapja az adatcsomagot az A számítógép portján. Mivel a hub egy „buta” eszköz, nem tudja, hol van a B számítógép. Ezért egyszerűen lemásolja az adatcsomagot, és az összes többi csatlakoztatott portra továbbítja (kivéve azt a portot, ahonnan az adat érkezett). Ezt a folyamatot broadcast-nak nevezzük.
- Célállomás válasza: Minden eszköz megkapja az adatcsomagot, de csak a B számítógép ismeri fel, hogy az adat neki szól (a cél MAC-cím alapján), és feldolgozza. A többi eszköz figyelmen kívül hagyja az adatcsomagot.
A hubok esetében a hálózat egyetlen ütközési tartományt (collision domain) alkot. Ez azt jelenti, hogy ha két eszköz egyszerre próbál adatot küldeni, ütközés történik. Az ütközések lelassítják a hálózatot, mivel az eszközöknek újra kell küldeniük az adatokat. Ezért a hubok nem alkalmasak nagy forgalmú hálózatokhoz.
Adatforgalom switch-csel
Amikor egy switch a központi eszköz:
- MAC-cím tanulás: Amikor egy eszköz először csatlakozik a switchhez, vagy adatot küld, a switch megtanulja az eszköz MAC-címét és azt, hogy melyik porton keresztül érhető el. Ezeket az információkat egy MAC-címtáblában (CAM table) tárolja.
- Adatküldés: Az A számítógép adatot küld a B számítógépnek. Az adatcsomag eljut a switchhez.
- Célzott továbbítás: A switch megvizsgálja az adatcsomag cél MAC-címét. Ha a cél MAC-cím szerepel a MAC-címtáblájában, a switch az adatot csak arra a portra továbbítja, amelyikhez a B számítógép csatlakozik. Ezt a folyamatot unicast-nak nevezzük.
- Ismeretlen cím vagy broadcast: Ha a cél MAC-cím még nincs a táblában (pl. az eszköz még nem kommunikált), vagy ha az adatcsomag broadcast üzenet (mindenkinek szól), akkor a switch ideiglenesen broadcastként viselkedik, és minden portjára továbbítja az adatot, amíg meg nem tanulja a cél MAC-címét.
A switchek használatával minden port egy külön ütközési tartományt alkot. Ez azt jelenti, hogy az ütközések csak az adott port és a csatlakoztatott eszköz között fordulhatnak elő, nem az egész hálózaton. Ez drámaian növeli a hálózat teljesítményét és lehetővé teszi a full-duplex kommunikációt, ahol az eszközök egyszerre tudnak adatot küldeni és fogadni a switch-hez, maximalizálva a sávszélesség kihasználtságát.
A switch intelligenciája forradalmasította a csillag topológiát, a korábbi, ütközésekkel terhelt hálózatokból nagy teljesítményű, dedikált kapcsolati környezeteket teremtve.
ARP (Address Resolution Protocol) szerepe
A switchek MAC-címekkel dolgoznak, de az IP-alapú hálózatokban az eszközök IP-címekkel kommunikálnak. Itt jön képbe az ARP (Address Resolution Protocol). Amikor egy eszköz ismer egy IP-címet, de szüksége van a hozzá tartozó MAC-címre az adatküldéshez, egy ARP-kérést küld. Ez egy broadcast üzenet, amelyet a switch minden portjára továbbít. A cél IP-címmel rendelkező eszköz válaszol egy ARP-válasszal, amely tartalmazza a MAC-címét. A küldő eszköz ezután elmenti ezt az IP-MAC párosítást az ARP gyorsítótárába, és a switch is frissíti a MAC-címtábláját, hogy a jövőbeni kommunikáció unicast lehessen.
Összességében a csillag topológia a központi eszközön keresztül történő adatirányítással biztosítja a hálózat működését. A switchek használata révén ez az elrendezés rendkívül hatékony, megbízható és könnyen kezelhető, ami magyarázza széleskörű elterjedését.
A csillag topológia előnyei
A csillag topológia széleskörű elterjedtsége nem véletlen. Számos jelentős előnnyel rendelkezik más hálózati elrendezésekkel szemben, amelyek ideális választássá teszik a legtöbb modern hálózati környezet számára. Ezek az előnyök a megbízhatóság, a könnyű kezelhetőség és a kiváló skálázhatóság körül csoportosulnak.
1. Kiváló hibatűrés és könnyű hibaelhárítás
Ez az egyik legfontosabb előnye a csillag topológiának. Mivel minden eszköz külön kábellel csatlakozik a központi egységhez, egyetlen kábel vagy csomópont meghibásodása nem befolyásolja az egész hálózatot. Csak a meghibásodott eszköz vagy kapcsolat válik működésképtelenné, míg a többi rész zavartalanul folytatja a működését. Ez drámaian csökkenti a hálózati leállások kockázatát és növeli a rendelkezésre állást.
A hibaelhárítás is rendkívül egyszerű. Ha egy eszköz nem tud kommunikálni, a probléma nagy valószínűséggel az adott eszközben, annak kábelében vagy a központi eszközhöz csatlakozó portjában keresendő. Nincs szükség az egész hálózat átvizsgálására, mint például egy busz topológiában, ahol egy kábelszakadás az egész hálózatot megbéníthatja, és nehéz megtalálni a pontos helyét. A központi eszközön lévő állapotjelző LED-ek (például a switch portjain) azonnal jelzik, melyik kapcsolat aktív, és melyik nem.
2. Egyszerű skálázhatóság és bővíthetőség
A csillag topológia rendkívül rugalmasan bővíthető. Új eszközök hozzáadása egyszerűen megoldható egy szabad portra való csatlakoztatással a központi eszközön (switch vagy hub), anélkül, hogy a hálózat többi részét meg kellene szakítani vagy újra kellene konfigurálni. Ez a modularitás ideális megoldássá teszi a növekvő vagy változó igényű hálózatok számára. Ha elfogynak a portok, egyszerűen hozzáadhatunk egy újabb switch-et, és azt is a meglévő központi eszközhöz vagy egy másik switch-hez csatlakoztathatjuk, létrehozva egy kiterjesztett vagy hierarchikus csillag topológiát.
3. Nagyobb teljesítmény (switchekkel)
A switchek használatával a csillag topológia jelentős teljesítménynövekedést ér el. Mivel a switchek célzottan továbbítják az adatokat a megfelelő portra, a hálózati ütközések száma drasztikusan lecsökken, és minden eszköz lényegében dedikált sávszélességet kap a központi eszközhöz. Ez lehetővé teszi a full-duplex kommunikációt, ahol az eszközök egyszerre tudnak adatot küldeni és fogadni, maximalizálva a hálózati átviteli sebességet. Ezzel szemben a busz vagy gyűrű topológiákban a sávszélesség megoszlik az összes eszköz között, ami a teljesítmény romlásához vezet a felhasználók számának növekedésével.
A csillag topológia a modern switchekkel egy olyan hálózati környezetet teremt, ahol a teljesítmény és a megbízhatóság kéz a kézben jár, biztosítva a zökkenőmentes adatforgalmat még nagy terhelés mellett is.
4. Központosított felügyelet és menedzsment
Mivel minden forgalom a központi eszközön keresztül halad, a hálózat felügyelete és menedzsmentje sokkal egyszerűbbé válik. A hálózati adminisztrátorok könnyedén monitorozhatják a forgalmat, azonosíthatják a problémákat, és alkalmazhatnak biztonsági házirendeket a központi eszközön keresztül. A modern switchek számos menedzsment funkciót kínálnak, mint például a VLAN-ok (Virtual Local Area Networks) konfigurálása, a portbiztonság beállítása, vagy a forgalom priorizálása (QoS – Quality of Service), ami növeli a hálózat irányíthatóságát és biztonságát.
5. Költséghatékonyság (modern kontextusban)
Bár a csillag topológia több kábelt igényel, mint például a busz topológia, a modern switchek ára jelentősen csökkent az évek során. Ezen felül, a könnyebb hibaelhárítás és a hálózati leállások alacsonyabb kockázata hosszú távon csökkenti az üzemeltetési és karbantartási költségeket. A megbízhatóság és a teljesítmény által nyújtott előnyök messze felülmúlják a kezdeti kábelezési költségeket a legtöbb alkalmazásban.
Ezen előnyök kombinációja teszi a csillag topológiát a legnépszerűbb és leggyakrabban használt hálózati elrendezéssé a mai napig.
A csillag topológia hátrányai
Bár a csillag topológia számos előnnyel rendelkezik, és a legelterjedtebb hálózati elrendezés, nem mentes a hátrányoktól sem. Ezek a korlátok bizonyos helyzetekben jelentőssé válhatnak, és befolyásolhatják a hálózat tervezését és üzemeltetését.
1. Egyetlen meghibásodási pont (Single Point of Failure)
Ez a csillag topológia legjelentősebb hátránya. Mivel minden eszköz a központi egységhez (hubhoz vagy switchhez) csatlakozik, ha ez a központi eszköz meghibásodik, az egész hálózat működésképtelenné válik. Ebben az esetben egyetlen számítógép sem tud kommunikálni a másikkal, és a hálózat teljesen leáll. Ez kritikus fontosságú lehet olyan környezetekben, ahol a hálózati rendelkezésre állás létfontosságú (pl. adatközpontok, kórházak, pénzintézetek). Bár a modern, megbízható switchek csökkentik ennek kockázatát, a lehetőség fennáll.
A kockázat mérséklésére gyakran alkalmaznak redundanciát, például két központi eszközt (switchet) párhuzamosan, aktív-passzív vagy aktív-aktív konfigurációban, de ez növeli a költségeket és a komplexitást.
2. Magasabb kábelezési költségek és komplexitás
Más topológiákhoz, mint például a busz topológia, képest a csillag topológia jelentősen több kábelt igényel. Minden egyes csomópontnak saját dedikált kábellel kell csatlakoznia a központi eszközhöz. Egy nagy hálózatban ez több száz, vagy akár több ezer méternyi kábelt jelenthet, ami növeli a kezdeti telepítési költségeket és az időráfordítást. Ezen felül a kábelek elvezetése és rendszerezése is bonyolultabbá válhat, különösen nagy irodaházakban vagy campus hálózatokban.
Bár a kábelek ára önmagában nem rendkívül magas, a telepítéshez szükséges munkaerő és az idő jelentős tényező lehet a teljes költségvetésben.
3. A központi eszköz kapacitásának korlátai
A központi eszköz (különösen a hub vagy egy kisebb switch) portjainak száma korlátozza a hálózathoz csatlakoztatható eszközök maximális számát. Ha a rendelkezésre álló portok elfogynak, további eszközök csatlakoztatásához újabb központi eszközöket kell beszerezni és integrálni a hálózatba, ami további költségekkel és adminisztrációs terhekkel jár. Bár ez a skálázhatóságot is jelenti, a központi eszköz teljesítménye (pl. átviteli sebessége, processzor kapacitása) is szűk keresztmetszetet jelenthet a hálózat teljesítményében, ha túl sok eszköz generál nagy forgalmat.
A csillag topológia ereje a központi eszközben rejlik, de ez egyben a legnagyobb sebezhetősége is, hiszen annak meghibásodása az egész hálózatot megbéníthatja.
4. Kábelezési távolság korlátai
A réz alapú Ethernet kábelek (pl. UTP) szabványos hossza 100 méterre korlátozódik. Ez azt jelenti, hogy egy eszköz nem lehet távolabb 100 méternél a központi eszköztől. Nagyobb épületekben vagy campus környezetekben ez komoly tervezési kihívást jelenthet, és szükségessé teheti további switchek telepítését (mint kiterjesztett csillag topológia részeként) vagy optikai szálas kábelezés használatát a gerinchálózaton, ami tovább növeli a költségeket és a komplexitást.
5. Biztonsági aggályok (hubok esetén)
Bár a modern hálózatokban már ritkán használnak hubokat, fontos megjegyezni, hogy hubok használata esetén a biztonság kompromittálódhat. Mivel a hub minden beérkező adatot minden porthoz továbbít, az összes csatlakoztatott eszköz „hallja” az összes forgalmat. Ez megkönnyíti a hálózati forgalom lehallgatását (packet sniffing) rosszindulatú célokra. A switchek, amelyek célzottan továbbítják az adatokat, sokkal biztonságosabbak ebből a szempontból, de még náluk is szükség van további biztonsági intézkedésekre (pl. VLAN-ok, portbiztonság) a teljes védelem érdekében.
Ezen hátrányok ellenére a csillag topológia előnyei általában felülmúlják a hátrányokat a legtöbb alkalmazásban, különösen a modern switchek elterjedésével. A tervezés során azonban figyelembe kell venni ezeket a korlátokat, és szükség esetén megfelelő stratégiákkal (pl. redundancia, hierarchikus tervezés) kell kezelni azokat.
Alkalmazási területek és használati esetek
A csillag topológia rendkívüli sokoldalúsága és megbízhatósága miatt a legelterjedtebb hálózati elrendezés a legkülönfélébb környezetekben. Az otthoni hálózatoktól kezdve a nagyvállalati infrastruktúrákig szinte mindenhol megtalálható valamilyen formában. Nézzük meg a legjellemzőbb alkalmazási területeket és használati eseteket.
1. Otthoni hálózatok
Az otthoni hálózatok a csillag topológia klasszikus példái. A legtöbb modern otthoni router egy beépített switch-et is tartalmaz, amely a központi eszközként funkcionál. Ehhez a routerhez csatlakoznak a vezetékes (Ethernet kábelen keresztül) és vezeték nélküli (Wi-Fi) eszközök, mint például:
- Asztali számítógépek és laptopok
- Okostévék és streaming eszközök
- Játékkonzolok
- Hálózati nyomtatók
- Hálózati tárolók (NAS)
- Okos otthoni eszközök (IoT)
Ebben az esetben a router nemcsak az eszközök közötti kommunikációt kezeli (mint egy switch), hanem az internetre is továbbítja a forgalmat, és számos egyéb funkciót (pl. Wi-Fi hozzáférési pont, tűzfal, DHCP szerver) is biztosít. Az otthoni felhasználók számára a csillag topológia egyszerű telepítést, könnyű bővíthetőséget és megbízható működést jelent.
2. Kis- és középvállalkozások (SMB)
Az SMB környezetekben a star network az alapvető hálózati gerincet képezi. Itt a központi eszközt általában egy dedikált hálózati switch (vagy több switch) alkotja, amelyhez az összes munkaállomás, szerver, nyomtató és egyéb hálózati eszköz csatlakozik. Az előnyök, mint a könnyű hibaelhárítás, a skálázhatóság és a nagy teljesítmény (switchekkel), kulcsfontosságúak az üzleti folyamatok zavartalan működéséhez.
Az SMB-k gyakran használnak menedzselt switcheket, amelyek lehetővé teszik a VLAN-ok beállítását a hálózati forgalom szegmentálására (pl. irodai hálózat, vendéghálózat, szerver hálózat különválasztása), a portbiztonság konfigurálását és a QoS beállítását a kritikus alkalmazások (pl. VoIP telefonok) prioritásának biztosítására.
3. Nagyvállalati hálózatok (Enterprise)
Nagyobb vállalatoknál és intézményeknél a csillag topológia gyakran hierarchikus csillag (tree topology) formájában jelenik meg. Ez azt jelenti, hogy több csillag topológia van összekapcsolva egy nagyobb, fa-szerű struktúrába. Például, minden emeleten vagy részlegen lehet egy-egy switch, amelyhez az adott terület eszközei csatlakoznak (ez egy helyi csillag). Ezek a switchek aztán egy magasabb szintű, gerinchálózati switch-hez (core switch) csatlakoznak, amely az összes emelet vagy részleg közötti forgalmat kezeli. Ez a többszintű csillag elrendezés rendkívül skálázható, hatékony és könnyen kezelhető még rendkívül nagy és komplex hálózatok esetén is.
Az enterprise környezetekben a redundancia is kulcsszerepet játszik, gyakran használnak dupla központi switcheket és redundáns kapcsolódásokat a hálózati leállások minimalizálására.
4. Adatközpontok
Az adatközpontok modern hálózati architektúrái, mint például a spine-leaf architektúra, alapvetően a csillag topológia kiterjesztett és optimalizált formái. Itt a „leaf” switchek a szerverekhez és tárolóeszközökhöz csatlakoznak (helyi csillagok), míg a „spine” switchek a leaf switcheket kötik össze, biztosítva a nagy sávszélességű, alacsony késleltetésű kommunikációt az adatközponton belül. Ez az elrendezés maximális teljesítményt és redundanciát kínál, ami elengedhetetlen a nagy mennyiségű adatforgalom kezeléséhez.
5. Vezeték nélküli hálózatok (Wi-Fi)
A vezeték nélküli hálózatok, bár fizikailag nem kábelekkel, de logikailag szintén csillag topológiát használnak. A vezeték nélküli hozzáférési pont (Wireless Access Point, WAP) vagy a Wi-Fi router a központi eszköz, amelyhez az összes vezeték nélküli kliens (laptopok, okostelefonok, tabletek) csatlakozik. Minden kommunikáció a hozzáférési ponton keresztül történik. Ez a logikai csillag topológia biztosítja a vezeték nélküli hálózatok központosított kezelését és a kliensek közötti kommunikációt.
Mint látható, a csillag topológia rendkívül rugalmas és alkalmazkodóképes, ami lehetővé teszi, hogy a legkülönfélébb méretű és komplexitású hálózatok alapját képezze, az egyszerű otthoni setupoktól a globális vállalati infrastruktúrákig.
Variációk és hibrid topológiák
Bár a tiszta csillag topológia önmagában is rendkívül hatékony, a valós hálózati környezetekben ritkán fordul elő teljesen izolált formában. Gyakran kombinálják más topológiákkal, vagy kiterjesztik az alapkoncepciót, hogy megfeleljenek a komplexebb igényeknek. Ezeket az elrendezéseket hibrid topológiáknak vagy a csillag topológia variációinak nevezzük.
1. Kiterjesztett csillag topológia (Extended Star)
A kiterjesztett csillag topológia az alap csillag topológia logikus kiterjesztése. Lényegében több csillag topológia van összekapcsolva. Ebben az elrendezésben egy központi switch (vagy router) nem csak végfelhasználói eszközökhöz csatlakozik, hanem más switchekhez is. Ezek a másodlagos switchek aztán további eszközöket (vagy akár harmadlagos switcheket) kapcsolnak össze, és így tovább. Ez a struktúra lehetővé teszi a hálózat földrajzi kiterjesztését és a csatlakoztatható eszközök számának jelentős növelését.
Például egy irodaházban minden emeleten lehet egy switch, ami egy helyi csillag topológiát alkot az adott emeleten lévő számítógépekkel. Ezek az emeleti switchek aztán egy központi gerinchálózati switchhez csatlakoznak a földszinten, ami egy kiterjesztett csillagot hoz létre az egész épületre nézve. Ez a megközelítés segít a kábelezési távolság korlátainak áthidalásában és a hálózat modularitásának fenntartásában.
2. Hierarchikus csillag topológia (Tree Topology)
A hierarchikus csillag topológia, gyakran egyszerűen csak fa topológiának nevezik, egy speciális kiterjesztett csillag, ahol a hálózat rétegesen épül fel. Jellemzően három réteg van:
- Mag réteg (Core Layer): Ez a hálózat gerince, a leggyorsabb és legmegbízhatóbb switcheket tartalmazza. Feladata a nagy sebességű adatforgalom irányítása a különböző disztribúciós rétegek között.
- Disztribúciós réteg (Distribution Layer): Ez a réteg összeköti a mag réteget az access réteggel. Itt történik a routing, a forgalom szűrése és a hálózati szegmentáció (VLAN-ok).
- Hozzáférés réteg (Access Layer): Ez a legalsó réteg, ahol a végfelhasználói eszközök (számítógépek, nyomtatók) csatlakoznak a hálózathoz. Ezek a switchek általában kisebb kapacitásúak, és közvetlenül a felhasználókhoz biztosítanak hozzáférést.
Ez a hierarchikus struktúra rendkívül skálázható, könnyen kezelhető és optimalizálja a hálózati forgalmat, mivel a forgalom a legtöbb esetben csak a legközelebbi rétegben marad. Ez a topológia a nagyvállalati és kampusz hálózatok szabványa.
3. Hibrid csillag-busz topológia (Star-Bus Hybrid)
Ez a hibrid elrendezés a busz és a csillag topológia elemeit ötvözi. Ebben az esetben több csillag topológia van összekapcsolva egy közös busz vezetéken keresztül. Például, több irodában lévő csillag hálózat (mindegyiknek van egy-egy switch-e) egyetlen, hosszabb busz kábelhez csatlakozik. Ez a konfiguráció ritkábban fordul elő modern hálózatokban, mivel a busz topológia hátrányai (egyetlen meghibásodási pont a busz kábelen, teljesítményromlás) korlátozzák az alkalmazhatóságát. Régebbi, koaxiális kábelen alapuló hálózatoknál lehetett látni ilyen megoldásokat.
4. Hibrid csillag-gyűrű topológia (Star-Ring Hybrid)
Itt a csillag topológiák egy gyűrű topológiába vannak beágyazva. Minden csillag (vagy annak központi eszköze) a gyűrűhöz csatlakozik. Ez a megoldás gyakran a Token Ring hálózatokban volt megfigyelhető, ahol a központi vezérlőegység (MAU – Multistation Access Unit) maga is egy csillag topológiát hozott létre, de több MAU gyűrűbe kapcsolódott. Ma már ritkán használják, mivel az Ethernet és a csillag topológia dominál.
5. Részleges vagy teljes mesh topológia kombinációja
Bár a mesh topológia önmagában rendkívül drága és komplex a teljes redundancia miatt, gyakran kombinálják a csillag topológiával a kritikus pontokon. Például egy hierarchikus csillag topológia mag rétegében a switchek között teljes mesh kapcsolatokat hozhatnak létre a maximális redundancia és hibatűrés érdekében. Ez biztosítja, hogy ha egy switch vagy egy kapcsolat meghibásodik, a forgalom azonnal egy másik útvonalon haladhat tovább, minimalizálva a leállást.
A hibrid topológiák lehetővé teszik a hálózattervezők számára, hogy kihasználják az egyes topológiák előnyeit, miközben minimalizálják a hátrányokat, és a konkrét igényekhez igazítsák a hálózati infrastruktúrát. A csillag topológia mint alapvető építőelem szinte minden modern hibrid hálózatban kulcsszerepet játszik.
Összehasonlítás más hálózati topológiákkal
A csillag topológia előnyeinek és hátrányainak jobb megértéséhez érdemes összehasonlítani más alapvető hálózati elrendezésekkel, mint a busz, a gyűrű és a mesh topológia. Minden topológiának megvannak a maga sajátos jellemzői, amelyek meghatározzák az alkalmazhatóságát és teljesítményét.
Busz topológia (Bus Topology)
Jellemzők: Minden eszköz egyetlen közös vezetékre (gerincvezetékre) csatlakozik. Az adatok mindkét irányba haladnak a gerincvezetéken.
Előnyök:
- Egyszerű telepítés kis hálózatokban.
- Kevés kábel szükséges.
- Költséghatékony.
Hátrányok a csillag topológiával szemben:
- Single Point of Failure: A gerincvezeték szakadása az egész hálózatot megbénítja.
- Nehéz hibaelhárítás: Nehéz megtalálni a kábelszakadás pontos helyét.
- Alacsony teljesítmény: A sávszélesség megoszlik az összes eszköz között, ami ütközésekhez és lassuláshoz vezet nagy forgalom esetén.
- Korlátozott skálázhatóság: Nehéz új eszközöket hozzáadni a meglévő hálózat megzavarása nélkül.
- Biztonsági hiányosságok: Minden eszköz „hallja” az összes forgalmat.
A busz topológia mára nagyrészt elavulttá vált a LAN-okban, és a csillag topológia váltotta fel, amely lényegesen megbízhatóbb és nagyobb teljesítményű.
Gyűrű topológia (Ring Topology)
Jellemzők: Az eszközök kör alakban kapcsolódnak egymáshoz, és minden eszköz pontosan két másikhoz csatlakozik. Az adatok egy irányba haladnak a gyűrűn (token passing).
Előnyök:
- Nincs ütközés (token passing miatt).
- Minden eszköz egyenlő hozzáféréssel rendelkezik a hálózathoz.
Hátrányok a csillag topológiával szemben:
- Single Point of Failure: Egyetlen kábel vagy eszköz meghibásodása az egész gyűrűt megbéníthatja.
- Nehéz bővíthetőség: Új eszköz hozzáadása megköveteli a gyűrű megszakítását és az egész hálózat ideiglenes leállítását.
- Késleltetés: Az adatoknak körbe kell utazniuk a gyűrűn, ami késleltetést okozhat nagy hálózatokban.
- Komplex hibaelhárítás: Nehéz azonosítani a hiba pontos helyét.
A gyűrű topológia, különösen a Token Ring formájában, egykor népszerű volt, de a csillag topológia és az Ethernet térnyerése háttérbe szorította a LAN-okban. Redundáns gyűrűk még előfordulnak WAN-okban vagy optikai hálózatokban.
Mesh topológia (Mesh Topology)
Jellemzők: Minden eszköz közvetlenül csatlakozik minden más eszközhöz a hálózatban (teljes mesh) vagy csak bizonyos eszközökhöz (részleges mesh).
Előnyök:
- Maximális redundancia és hibatűrés: Több útvonalon is eljuthatnak az adatok, így egyetlen kapcsolat meghibásodása nem befolyásolja a kommunikációt.
- Magas rendelkezésre állás.
- Nagy teljesítmény: Dedikált kapcsolatok.
Hátrányok a csillag topológiával szemben:
- Rendkívül magas költség: Rengeteg kábel és port szükséges. Az N számú eszköz esetén (N*(N-1))/2 kapcsolat szükséges.
- Komplex telepítés és menedzsment: A rengeteg kapcsolat miatt bonyolult a beállítás és a karbantartás.
- Nem skálázható könnyen: Az új eszköz hozzáadása minden más eszközhöz való kapcsolatot igényel.
A teljes mesh topológia rendkívül ritka a LAN-okban a magas költségek és komplexitás miatt. Inkább kritikus gerinchálózatokban, adatközpontokban vagy WAN-okban alkalmazzák, ahol a maximális rendelkezésre állás a legfontosabb. Részleges mesh topológiát gyakran használnak a csillag topológia mag rétegében a redundancia növelésére.
| Jellemző | Csillag topológia (Switch) | Busz topológia | Gyűrű topológia | Mesh topológia (Teljes) |
|---|---|---|---|---|
| Központi eszköz | Igen (Switch/Hub) | Nincs | Nincs | Nincs (de sok közvetlen kapcsolat) |
| Hibatűrés (1 kábelhiba) | Magas (csak az adott eszköz érintett) | Alacsony (egész hálózat leállhat) | Alacsony (egész hálózat leállhat) | Nagyon magas |
| Hibatűrés (1 eszközhiba) | Magas (csak az adott eszköz érintett) | Magas | Alacsony (egész hálózat leállhat) | Nagyon magas |
| Skálázhatóság | Magas (egyszerű bővítés) | Alacsony (komplex bővítés) | Alacsony (komplex bővítés) | Nagyon alacsony (nagyon magas költség) |
| Teljesítmény | Magas (switch-csel) | Alacsony (ütközések) | Közepes (token passing) | Nagyon magas |
| Költség | Közepes (kábelezés miatt) | Alacsony (kevés kábel) | Közepes | Nagyon magas |
| Kezelés/Hibaelhárítás | Egyszerű | Nehéz | Közepes/Nehéz | Nagyon nehéz |
Az összehasonlításból egyértelműen látszik, hogy a csillag topológia a legjobb kompromisszumot kínálja a megbízhatóság, a teljesítmény, a skálázhatóság és a költségek között a legtöbb helyi hálózati alkalmazásban. Ez az oka annak, hogy a mai napig a legelterjedtebb topológia.
Biztonsági megfontolások a csillag hálózatokban
Bár a csillag topológia alapvetően biztonságosabb, mint a hub-alapú busz topológia, ahol mindenki „hallja” a forgalmat, a modern hálózatokban a biztonság sosem garantált önmagában. A star network központi jellegéből adódóan számos biztonsági intézkedést lehet és kell is alkalmazni a hálózat védelmére. A központi eszköz (switch) intelligenciája lehetővé teszi a granularitást a biztonsági házirendek alkalmazásában.
1. Fizikai biztonság
A központi eszköz (switch vagy router) fizikai védelme alapvető fontosságú. Mivel ez a hálózat egyetlen meghibásodási pontja (single point of failure), illetéktelen hozzáférés vagy szabotázs esetén az egész hálózat veszélybe kerülhet. Ezért a switcheket zárt, biztonságos szerverszobákban vagy hálózati szekrényekben kell elhelyezni, távol a nyilvánosságtól és a potenciális károkozóktól. A megfelelő hőmérséklet és szellőzés biztosítása is elengedhetetlen a hardver élettartamának és megbízhatóságának megőrzéséhez.
2. Portbiztonság (Port Security)
A modern menedzselt switchek egyik leghasznosabb biztonsági funkciója a portbiztonság. Ez lehetővé teszi, hogy az adminisztrátorok korlátozzák, mely MAC-címek csatlakozhatnak egy adott switch porthoz. Például, beállítható, hogy egy port csak egyetlen MAC-címről fogadjon forgalmat (az adott számítógép MAC-címéről). Ha egy illetéktelen eszköz (más MAC-címmel) megpróbál csatlakozni ugyanarra a portra, a switch automatikusan kikapcsolhatja a portot, vagy riasztást küldhet az adminisztrátornak. Ez megakadályozza az illetéktelen eszközök hálózatra való csatlakozását.
3. VLAN-ok (Virtual Local Area Networks)
A VLAN-ok (virtuális helyi hálózatok) a hálózati szegmentáció kulcsfontosságú eszközei. Lehetővé teszik a hálózat logikai felosztását kisebb, izolált szegmensekre, még akkor is, ha fizikailag ugyanahhoz a switchhez csatlakoznak az eszközök. Például, elkülöníthető a pénzügyi osztály hálózata a marketing osztályétól, a szerverek hálózata a felhasználói hálózattól, vagy létrehozható egy külön vendéghálózat. Ez jelentősen növeli a biztonságot, mivel egy esetleges feltörés esetén a támadó csak az adott VLAN-on belül tud mozogni, és nem fér hozzá a hálózat többi részéhez. A VLAN-ok csökkentik a broadcast forgalmat is, ami javítja a hálózat teljesítményét.
4. Hozzáférés-vezérlési listák (ACL-ek)
A menedzselt switchek gyakran támogatják a hozzáférés-vezérlési listákat (Access Control Lists, ACLs). Ezek olyan szabálykészletek, amelyek meghatározzák, hogy mely IP-címek, portok vagy protokollok engedélyezettek vagy tiltottak a hálózaton belüli kommunikációra. Az ACL-ekkel finoman hangolható, hogy ki mivel kommunikálhat a hálózaton belül, tovább növelve a biztonságot és a hálózati házirendek érvényesítését. Például megakadályozható, hogy a vendéghálózatról hozzáférjenek a belső szerverekhez.
5. Hálózati forgalom monitorozása
A központi eszközön keresztül történő forgalom lehetővé teszi a hálózati forgalom könnyű monitorozását. A port mirroring (SPAN) funkcióval egy switch portjára érkező vagy onnan távozó forgalom másolható egy másik portra, ahol egy hálózati elemző eszköz (pl. Wireshark futtató gép, IDS/IPS rendszer) figyeli azt. Ez segít a rendellenes tevékenységek, potenciális támadások vagy teljesítményproblémák azonosításában. A hálózati naplók (syslog) gyűjtése és elemzése is kulcsfontosságú a biztonsági események nyomon követéséhez.
6. Jelszóvédelem és hitelesítés
A switchek és más hálózati eszközök menedzsment interfészét (webes felület, CLI) erős jelszavakkal kell védeni. A RADIUS vagy TACACS+ protokollok használata központosított hitelesítést tesz lehetővé a hálózati eszközökhöz való hozzáféréshez, biztosítva, hogy csak az arra jogosult személyzet férhessen hozzá a konfigurációhoz. A rendszeres firmware frissítések is elengedhetetlenek a biztonsági rések bezárásához.
A csillag topológia központi jellege ideális alapot biztosít a réteges biztonsági stratégiák megvalósításához, ahol a portbiztonságtól a VLAN-okig minden eszköz és adat védelme prioritást élvez.
Ezen biztonsági intézkedések kombinációja elengedhetetlen a csillag topológiájú hálózatok integritásának, bizalmasságának és rendelkezésre állásának megőrzéséhez a mai fenyegetésekkel teli digitális környezetben.
Teljesítmény optimalizálás csillag hálózatokban
A csillag topológia alapvetően jó teljesítményt nyújt, különösen switchek használata esetén. Azonban a hálózati igények növekedésével és a komplexebb alkalmazások megjelenésével szükségessé válik a teljesítmény optimalizálása. Számos stratégia létezik, amelyekkel maximalizálható a hálózat hatékonysága és reakcióideje.
1. Megfelelő switch kiválasztása
A hálózat szíve a switch, így annak képességei alapvetően befolyásolják a teljesítményt. Fontos szempontok a kiválasztásnál:
- Portsebesség: Győződjön meg róla, hogy a switch portjai megfelelnek a hálózati igényeknek. 1 Gigabit Ethernet (GbE) a standard a legtöbb felhasználó számára, de nagyobb sávszélesség igényű eszközök (pl. szerverek, NAS) számára 2.5 GbE, 5 GbE, 10 GbE vagy akár 25/40/100 GbE portok is szükségesek lehetnek.
- Backplane/Switching Capacity: Ez a switch belső sávszélességét jelenti. Egy jó switch backplane kapacitása elegendő ahhoz, hogy az összes porton egyszerre teljes sebességgel továbbítsa az adatokat, elkerülve a belső szűk keresztmetszeteket.
- Managed vs. Unmanaged: Menedzselt switchek sokkal több funkciót kínálnak (VLAN, QoS, portbiztonság, SNMP monitoring), amelyek elengedhetetlenek a nagyobb, optimalizált hálózatokhoz. Az unmanaged switchek egyszerűbbek és olcsóbbak, de korlátozottabbak.
- PoE (Power over Ethernet): Ha IP telefonokat, vezeték nélküli hozzáférési pontokat vagy IP kamerákat telepít, a PoE támogatású switch leegyszerűsíti a kábelezést és a telepítést, mivel az eszközök tápellátását az Ethernet kábelen keresztül biztosítja.
2. Kábelezés minősége és szabványai
A kábelezés minősége közvetlenül befolyásolja az adatátviteli sebességet és a megbízhatóságot. A Cat5e, Cat6, Cat6a vagy Cat7 szabványú UTP kábelek használata javasolt a modern hálózatokban, a kívánt sebesség és távolság függvényében. A Cat5e támogatja az 1 GbE-t 100 méterig, a Cat6 az 1 GbE-t 100 méterig és a 10 GbE-t 55 méterig, míg a Cat6a és Cat7 a 10 GbE-t 100 méterig. A nem megfelelő minőségű vagy sérült kábelek teljesítményromláshoz vezethetnek.
3. Hálózati szegmentáció VLAN-okkal
A VLAN-ok (Virtual Local Area Networks) használata az egyik leghatékonyabb módja a hálózati teljesítmény optimalizálásának. A hálózat logikai szegmensekre osztásával csökkenthető a broadcast forgalom a különböző szegmensekben. Például, ha a szerverek, a felhasználók és a VoIP telefonok külön VLAN-ban vannak, a felhasználók által generált broadcast forgalom nem terheli a szerverek hálózatát, és fordítva. Ez csökkenti a hálózati zsúfoltságot és javítja az általános teljesítményt.
4. Forgalom priorizálás (Quality of Service – QoS)
A QoS (Quality of Service) beállítások lehetővé teszik a hálózati forgalom priorizálását. Ez különösen fontos olyan alkalmazásoknál, amelyek érzékenyek a késleltetésre és a jitterre, mint például a hang- és videókommunikáció (VoIP, videokonferencia). A QoS konfigurálásával biztosítható, hogy a kritikus forgalom elsőbbséget élvezzen a kevésbé sürgős forgalommal (pl. fájlátvitel) szemben, így garantálva a zökkenőmentes felhasználói élményt.
5. Link Aggregation (LAG / EtherChannel)
A Link Aggregation (LAG), más néven EtherChannel, lehetővé teszi több fizikai Ethernet link (kábel) összekapcsolását egyetlen logikai csatornává. Ez növeli az átviteli sávszélességet a switch és egy másik eszköz (pl. szerver, másik switch) között, és redundanciát is biztosít. Ha az egyik fizikai link meghibásodik, a forgalom a többi aktív linken keresztül halad tovább. Ez ideális megoldás a hálózati szűk keresztmetszetek elkerülésére a nagy forgalmú pontokon.
6. Hálózati monitorozás és elemzés
A hálózati teljesítmény folyamatos monitorozása elengedhetetlen az esetleges problémák korai felismeréséhez és orvoslásához. A SNMP (Simple Network Management Protocol) segítségével a switchek statisztikákat küldhetnek egy központi monitorozó rendszernek, amely valós időben követi a forgalmat, a hibákat és a teljesítmény-indikátorokat. A hálózati forgalomelemző eszközök (pl. packet sniffer-ek) segítségével mélyrehatóan vizsgálható a forgalom, azonosíthatók a problémás alkalmazások vagy eszközök, és optimalizálhatók a hálózati beállítások.
Ezen optimalizálási stratégiák alkalmazásával a csillag topológia alapú hálózatok a legmagasabb szintű teljesítményt és megbízhatóságot nyújthatják, megfelelve a modern digitális környezet növekvő igényeinek.
A csillag topológia és a jövőbeli hálózati trendek
A hálózati technológiák folyamatosan fejlődnek, és a csillag topológia is alkalmazkodik ezekhez a változásokhoz. Bár alapkoncepciója stabil maradt, a jövőbeli trendek, mint a szoftveresen definiált hálózatok (SDN), a felhőalapú számítástechnika és a dolgok internete (IoT), új kihívásokat és lehetőségeket teremtenek a star network számára.
1. Szoftveresen definiált hálózatok (SDN)
Az SDN (Software-Defined Networking) egy olyan architektúra, amely elválasztja a hálózati vezérlő síkot az adatátviteli síktól. Ez azt jelenti, hogy a hálózati konfiguráció és menedzsment központilag, szoftveresen történik, nem pedig minden egyes hálózati eszközön külön-külön. A csillag topológia, a maga központosított felépítésével, ideális alapot biztosít az SDN bevezetéséhez. Az SDN kontrollerek könnyedén kommunikálhatnak a csillag hálózatban lévő switchekkel, és dinamikusan konfigurálhatják azokat, optimalizálva a forgalmat, biztosítva a biztonságot és automatizálva a hálózati műveleteket. Ez a megközelítés növeli a hálózat rugalmasságát és csökkenti az üzemeltetési költségeket.
2. Felhőalapú számítástechnika és hibrid felhők
A felhőalapú számítástechnika térnyerésével a hálózati forgalom egyre inkább a helyi hálózatról a külső adatközpontokba vagy felhőszolgáltatókhoz irányul. A csillag topológia továbbra is alapvető marad a helyi hálózat (LAN) kiépítésében, de a központi routerek és tűzfalak szerepe felértékelődik, mivel ők felelnek a biztonságos és hatékony kapcsolatért a felhővel. A hibrid felhő környezetekben, ahol a helyi infrastruktúra és a felhő erőforrásai együttműködnek, a csillag topológia továbbra is a helyi hozzáférést biztosítja, míg a WAN kapcsolatok kezelik a felhőbe irányuló forgalmat.
3. Dolgok internete (IoT) és az élhálózat (Edge Computing)
Az IoT (Internet of Things) eszközök robbanásszerű elterjedése hatalmas mennyiségű adatot generál, és új kihívásokat támaszt a hálózatokkal szemben. Az IoT eszközök gyakran csillag topológiában csatlakoznak egy központi gateway-hez vagy vezeték nélküli hozzáférési ponthoz. Az élhálózat (Edge Computing) koncepciója, ahol az adatfeldolgozás közelebb történik az adatforráshoz (azaz a hálózat „széléhez”), kiegészíti a csillag topológiát. A csillag hálózat biztosítja az IoT eszközök csatlakozását az élhálózati szerverekhez, amelyek előzetesen feldolgozzák az adatokat, mielőtt azok a központi felhőbe kerülnének. Ez csökkenti a hálózati terhelést és a késleltetést.
4. Vezeték nélküli hálózatok fejlődése (Wi-Fi 6/7)
A vezeték nélküli technológiák (Wi-Fi 6, Wi-Fi 7) folyamatos fejlődése egyre nagyobb sávszélességet és alacsonyabb késleltetést kínál. Bár a vezeték nélküli hálózatok logikailag csillag topológiát használnak (a hozzáférési pont a központi elem), a fizikai infrastruktúra továbbra is vezetékes csillag topológián alapul, ahol a hozzáférési pontok switchekhez csatlakoznak. A PoE (Power over Ethernet) technológia tovább egyszerűsíti a vezeték nélküli hozzáférési pontok telepítését a csillag hálózatokban.
5. Hálózati biztonság és mesterséges intelligencia
A hálózati fenyegetések egyre kifinomultabbá válnak, ami a biztonsági intézkedések folyamatos fejlesztését teszi szükségessé. A csillag topológia központi jellege lehetővé teszi a fejlett biztonsági megoldások, mint az AI-alapú fenyegetésészlelés és az automatizált válaszrendszerek integrálását. Az intelligens switchek és a hálózati monitorozó eszközök a mesterséges intelligencia segítségével képesek valós időben azonosítani a rendellenes viselkedést és automatikusan blokkolni a támadásokat, mielőtt azok kárt okoznának.
A csillag topológia rugalmassága és alkalmazkodóképessége biztosítja, hogy a jövőben is kulcsszerepet játsszon a hálózati infrastruktúrákban. Alapvető elvei – a központosított vezérlés és a hibatűrés – továbbra is relevánsak maradnak, miközben az új technológiák tovább növelik hatékonyságát és képességeit.
